9.5.2 Снятие и установка нагнетательных насосов омывателей ВАЗ 2107

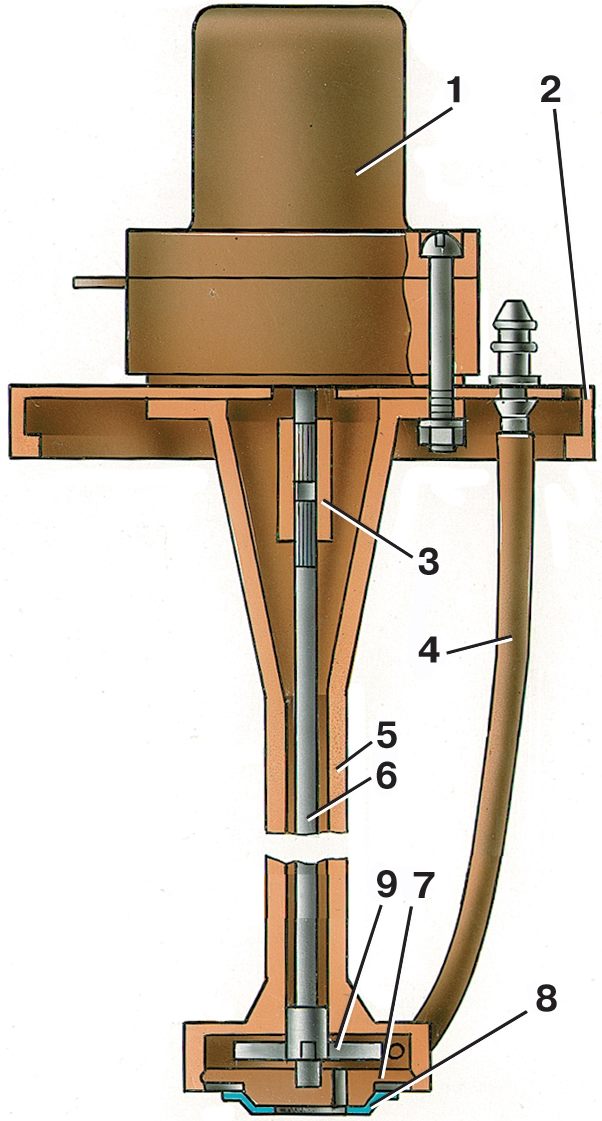

Рис. 9–17. Насос омывателя ветрового стекла: 1 — электродвигатель; 2 —крышка питающего бачка; 3 — муфта; 4 — трубка подачи жидкости; 5 — корпус насоса; 6 — вал ротора; 7 —опора вала ротора; 8 — ободок с сеткой фильтра; 9 — ротор

Отсоедините электрические провода от электродвигателя 1 (рис. 9–17) и снимите трубку со штуцера нагнетательного насоса.

Поверните крышку 2 с электродвигателем 1 против часовой стрелки и снимите их с питающего бачка в сборе с нагнетательным насосом.

Установку выполняйте в обратном порядке.
