Жигули (ВАЗ-2107). Промывка деталей вентиляции картера двигателя

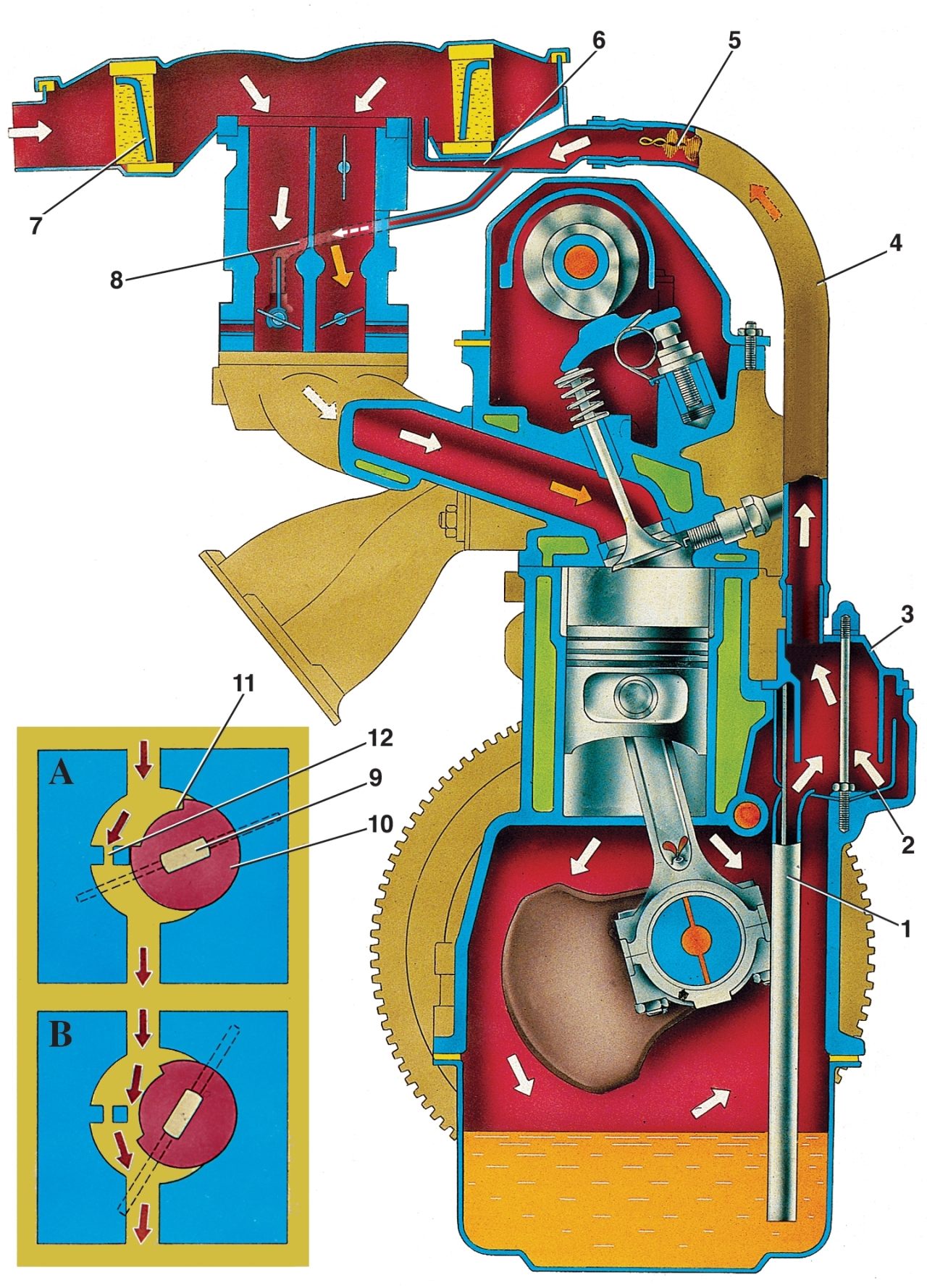

Рис. 3–76. Схема вентиляции картера двигателя: А и В — работа золотникового устройства карбюратора при малой частоте вращения коленчатого вала (А) и при высокой (В). 1 — сливная трубка маслоотделителя; 2 — маслоотделитель; 3 — крышка сапуна; 4 — шланг отсоса газов; 5 — пламегаситель; 6 — вытяжной коллектор; 7 — фильтрующий элемент воздушного фильтра; 8 — шланг отвода газов в задроссельное пространство карбюратора; 9 — ось дроссельной заслонки первичной камеры; 10 — золотник; 11 — канавка золотника; 12 — калиброванное отверстие

Для промывки отсоедините шланги 4 и 8 (рис. 3–76) вентиляции от патрубков, выньте из шланга 4 пламегаситель 5, снимите крышку 3 сапуна и промойте их бензином или керосином (на некоторых партиях автомобилей шланг 8 подсоединяется не к вытяжному коллектору 6, а непосредственно к патрубку крышки 3 сапуна).

Промывать необходимо также золотниковое  устройство карбюратора, полости и патрубки воздушного фильтра, по которым проходят отсасываемые газы. Если на автомобиле установлен карбюратор модели 21053-1107010, не имеющий золотникового устройства, необходимо продуть сжатым воздухом вытяжной патрубок карбюратора с калиброванным отверстием.
