Жигули (ВАЗ-2107). Проверка герметичности головки цилиндров

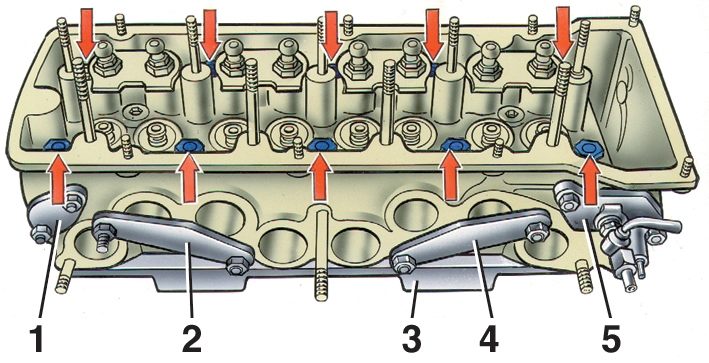

Рис. 3–51. Проверка герметичности головки цилиндров на приспособлении А.60334:

1, 2, 4 — заглушки; 3 — плита приспособления; 5 — фланец со штуцером подвода воды.

— установите на головке детали, входящие в комплект приспособления А.60334 (рис. 3–51);

— нагнетайте насосом воду внутрь головки под давлением 0,5 МПа (5 кгс/см2).

В течение двух минут не должно наблюдаться утечки воды из головки. При обнаружении трещин головку цилиндров необходимо заменить.

Можно проверять герметичность головки цилиндров сжатым воздухом, для чего:

— установите на головке цилиндров детали, входящие в комплект приспособления А.60334;

— опустите головку цилиндров в ванну с водой, нагретой до 60–80°С и дайте головке цилиндров прогреться в течение 5 мин;

— подайте внутрь головки цилиндров сжатый воздух под давлением 0,15–0,2 МПа (1,5–2 кгс/см2).

В течение 1–1,5 мин не должно наблюдаться травления воздуха из головки цилиндров.
