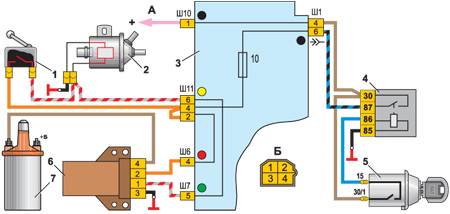

1 – микровыключатель в карбюраторе; 2 – электропневмоклапан; 3 – монтажный блок; 4 – реле зажигания; 5 – выключатель зажигания; |
6 – блок управления электропневмоклапаном;
7 – катушка зажигания; А – к выводу “30” генератора; Б – порядок условной нумерации штекеров в блоке управления |
Схема проверки блока управления пневмоклапаном
1 – блок управления; 2 – переходной разъем с вольтметром; |
А – жгут проводов автомобиля |
Исправный блок управления 25.3761 должен отключать пневмоклапан 2 (см. рис.
Схема системы управления пневмоклапаном карбюратора
типа «Озон») при увеличении частоты вращения коленчатого вала двигателя
до 1600 мин-1 и включать пневмоклапан при снижении частоты вращения до 1200
мин-1.
ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
