| 1. Снимите синхронизатор с вторичного
вала (см. подраздел 3.2.4). |
 |

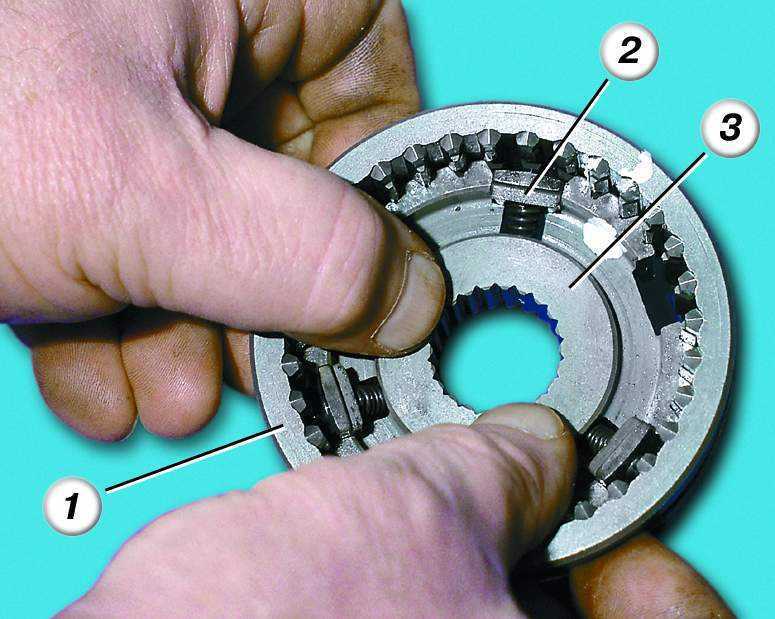

2. Перед разборкой промаркируйте
положение муфты 3 относительно ступицы 1. Разберите аккуратно синхронизатор,
сняв муфту со ступицы. При этом следите, чтобы подпружиненные сухари
2 с шариками не разлетелись в разные стороны. |
| |
3. Осмотрите детали синхронизатора.
Сколы и забоины на шлицах ступицы и муфты недопустимы (особенно обратите
внимание на торцы зубьев муфты). Так же недопустимы повреждения или
следы заедания на сухарях, шариках и пружинах. Замените дефектные
детали или синхронизатор в сборе. |
| 4. Установите муфту на ступицу в
соответствии с ранее сделанными метками. |
 |
|
|

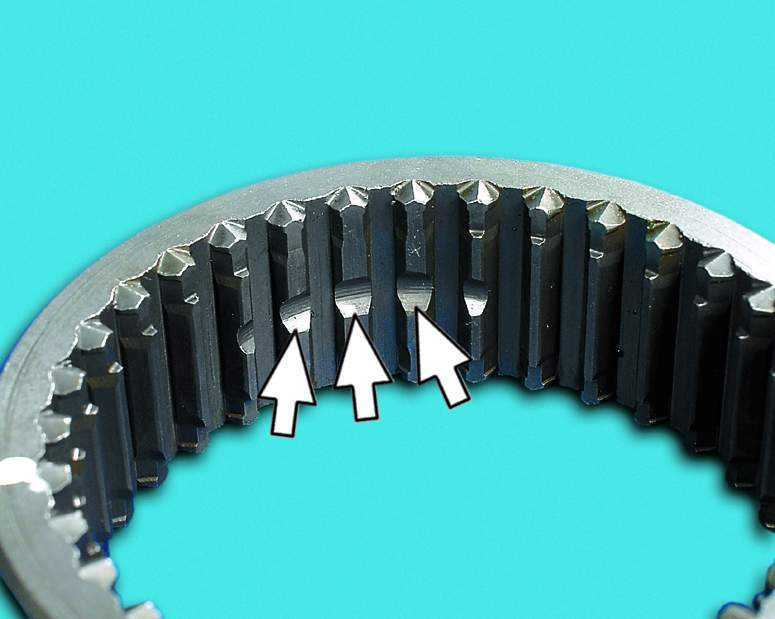

| 5. При этом три большие проточки
на шлицах муфты должны совпасть с пазами ступицы под фиксаторы (с
отверстиями). |

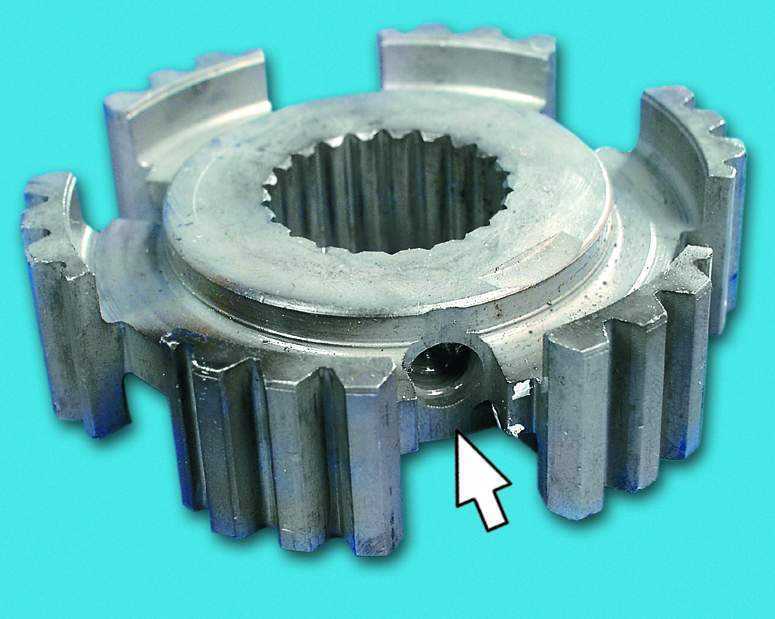

6. Смажьте пружину фиксатора Литолом
и вставьте ее в отверстие в пазу ступицы. |
| |
 |
|
| 7. Смажьте сухарь Литолом и вставьте
в его отверстие шарик . |

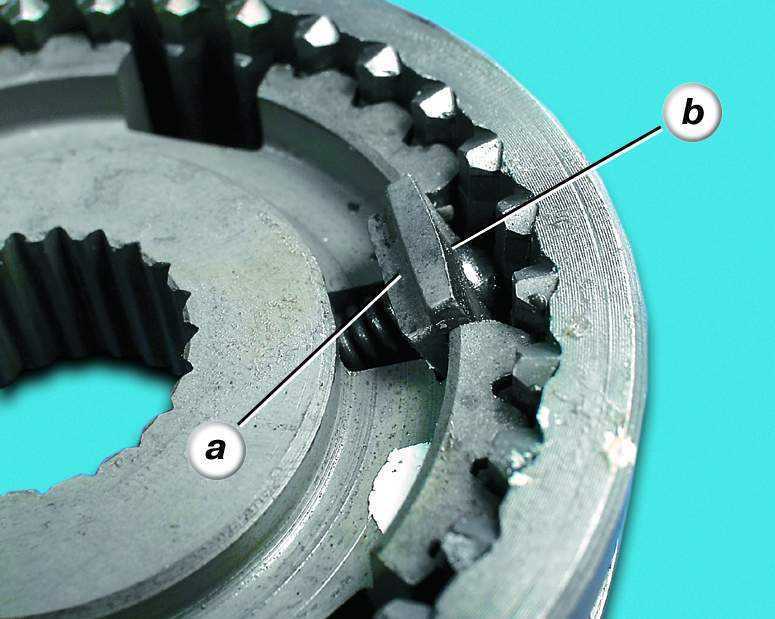

8. Сжимая пружину, вставьте сухарь
с шариком в паз ступицы. Проточки a на сухаре должны быть наружу,
сферическая (большая) поверхность b – обращена к муфте. |
9. Протолкните сухарь так, чтобы
шарик попал в проточки на шлицах муфты. |
| |
10. Поправьте отверткой пружину
так, чтобы она попала в отверстие сухаря. Аналогичным образом установите
остальные фиксаторы. |
