Самара 2 (ВАЗ-2115). Подрулевой переключатель

Переключатели закреплены в соединителях двумя пружинными скобами. Для замены поврежденного переключателя (правого или левого) снимите облицовочный кожух вала рулевого механизма, сожмите защелки переключателя и выньте его из соединителя.

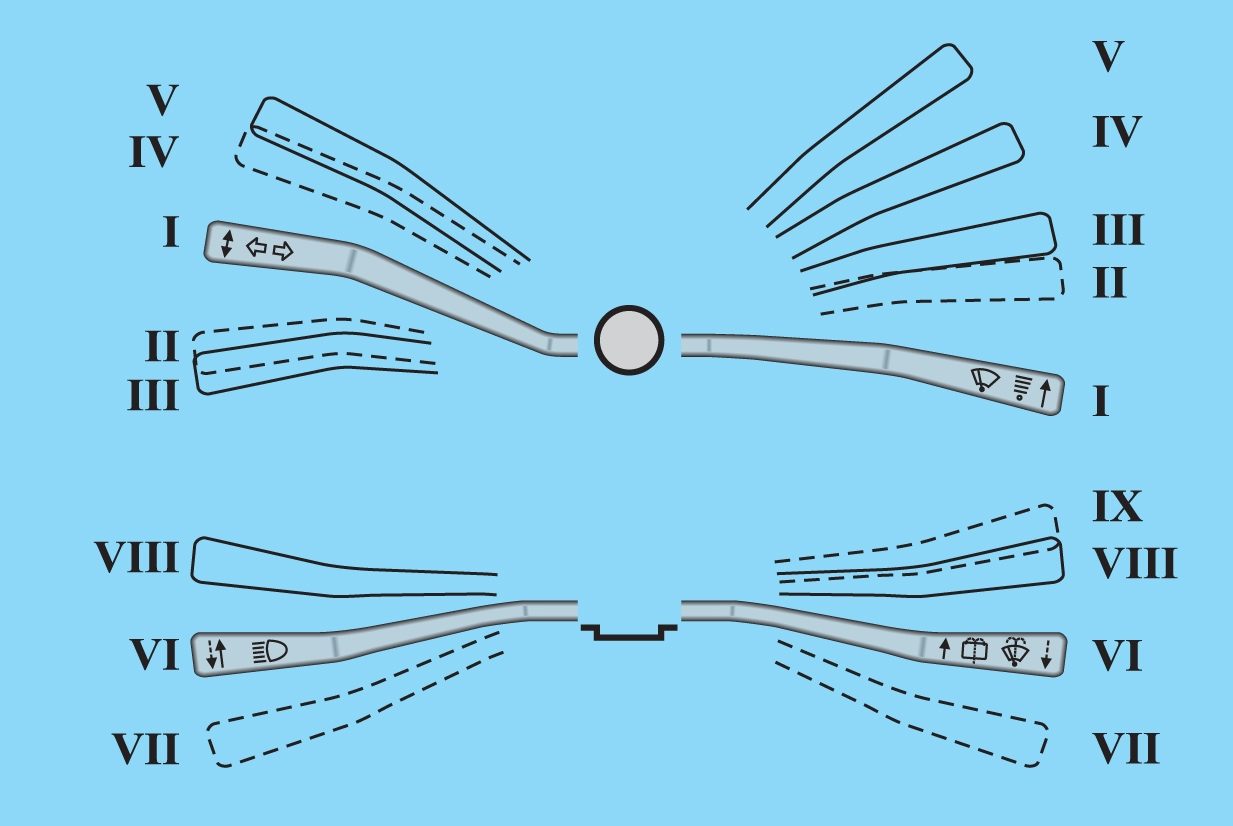

Рис. 7.25. Положения рычагов подрулевого переключателя. Жирными линиями показаны исходные положения, тонкими — фиксированные и пунктирными — нефиксированные положения рычагов

Положения рычагов переключателей показаны на рис. 7.25, а замыкаемые при этом контакты даны в табл. 7.6.

Положение рычага (рис. 7.25)	Замкнутые контакты	Включаемые приборы
Левый рычаг
I	-	-
II*	49а-49а1_	Указатели левого поворота
III	49а-49а1_ P-58L	Указатели левого поворота
IV*	49a-49aR	Указатели правого поворота
V	49a-49aR P-58L	Указатели правого поворота
VI	56-56b	Ближний свет фар
VII*	30-56а 56-56b	Сигнализация дальним светом фар Ближний свет фар
VIII	56-56а	Дальний свет фар
Правый рычаг
1	53е-53	-
II*	53е-53 53a-j	Очиститель ветрового стекла (прерывистая работа)
III	53е-53 53a-j	Очиститель ветрового стекла (прерывистая работа)
IV	53а-53	1 -я скорость очистителя ветрового стекла
V	53а-53Ь	2-я скорость очистителя ветрового стекла
VI	-	-
VII*	53ah-W	Омыватель и очиститель ветрового стекла Омыватель и очиститель фар (если включены фары)
VIII	53ah-53H	Очиститель заднего стекла**
IX*	53ah-53H 53ah-WH	Очиститель заднего стекла** Омыватель заднего стекла**
