Приора (ВАЗ-2170). Снятие, разборка и установка очистителя ветрового стекла

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Подденьте отверткой декоративные заглушки гаек крепления рычагов стеклоочистителя…	3. …и снимите заглушки.


4. Отверните на несколько оборотов гайки крепления рычагов.	5. Закройте капот и аккуратно, подняв вверх рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, сорвите рычаг со шлицев.

10.10.4 Снятие, разборка и установка очистителя ветрового стекла ВАЗ 2170

6. Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе со щетками.

Примечание

Рычаги стеклоочистителей со стороны водителя и пассажира различаются по длине и поэтому невзаимозаменяемы. Не перепутайте рычаги местами при установке их на автомобиль.

7. Снимите облицовки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).


8. Отожмите фиксатор…	9. …и разъедините колодку жгута проводов стеклоочистителя и переднего жгута проводов автомобиля.

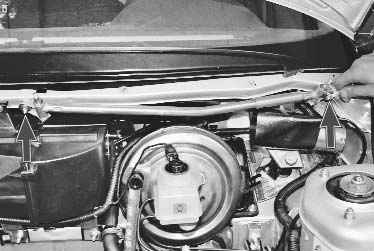

10. Выверните две гайки крепления трапеции стеклоочистителя…	11. …болт крепления кронштейна моторедуктора к кузову…

12. …и снимите стеклоочиститель, слегка повернув его вверх.

Примечание

Так выглядит стеклоочиститель в сборе.


13. Отверните гайку крепления…	14. …и снимите поводок с валика моторедуктора.


15. Выверните три болта крепления моторедуктора…	16. …и снимите его с кронштейна.

Примечание

Так выглядит моторедуктор стеклоочистителя, снятый с кронштейна крепления.


17. Снимите тягу с шарового шарнира кривошипа с одной стороны…	18. …поддев отверткой, если не хватает усилия рук…


19. …и снимите тягу с другой стороны кривошипа.	20. Замените потрескавшиеся или потерявшие эластичность сальники шаровых шарниров.

21. Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.

22. Соберите и установите стеклоочиститель в порядке, обратном снятию.
