Лада Самара (ВАЗ-2108). Механизм переключения передач

12.11. Механизм переключения передач

ОБЩИЕ СВЕДЕНИЯ

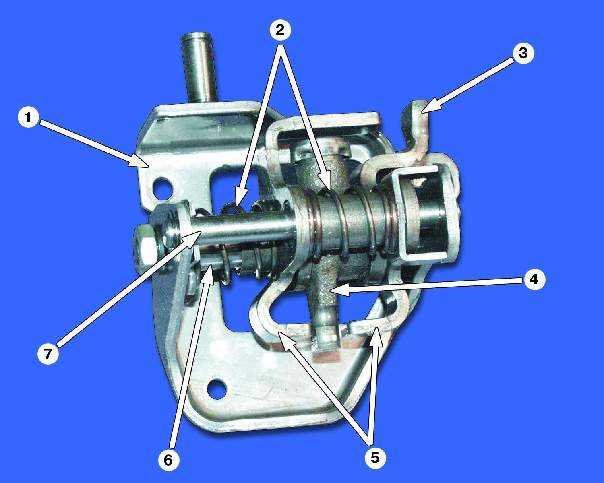

Механизм переключения передач:

1 - корпус механизма переключения передач
2 - пружина
3 - трехплечный рычаг переключения передач
4 - фиксатор
5 - блокировочная скоба
6 - ось рычага переключения передач
7 - направляющая ось блокировочный скоб

ПОРЯДОК ВЫПОЛНЕНИЯ

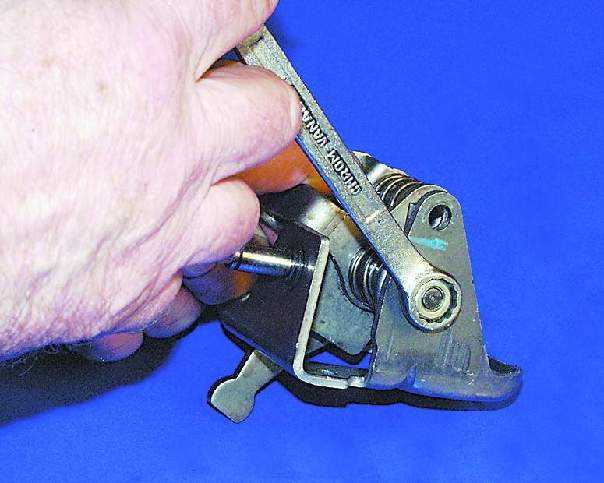

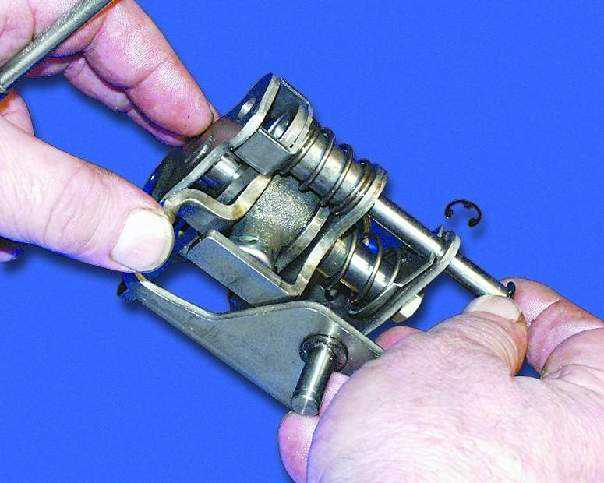

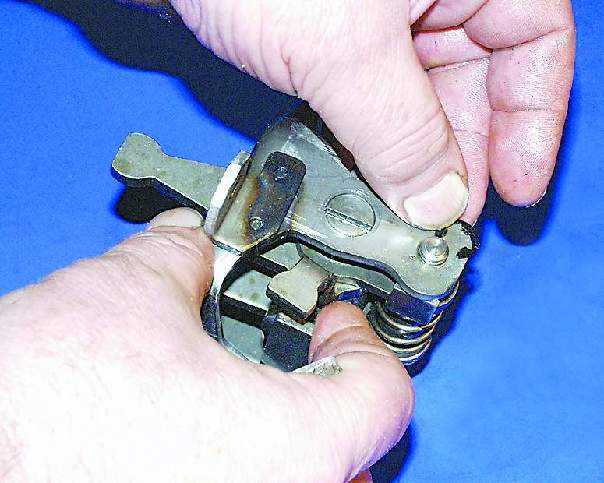

1. Для замены рычагов и пружин механизма переключения передач снимите стопорное кольцо с направляющей оси блокировочных скоб.	2. Выньте направляющую ось блокировочных скоб и снимите пружину.	3. Отверните гайку крепления оси рычага переключения передач.

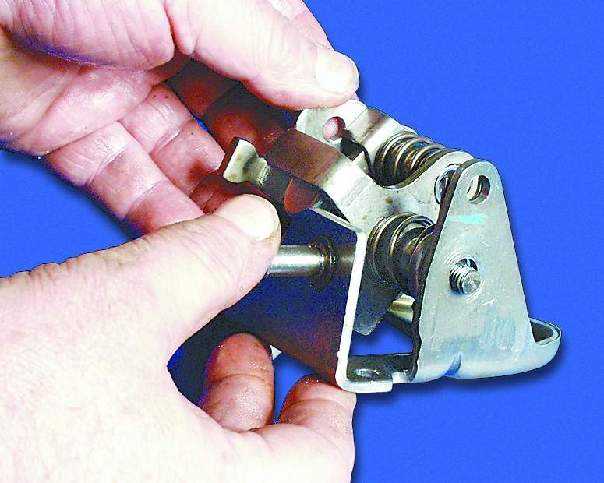

	4. Выньте рычаг переключения передач и снимите пружину. Соберите механизм переключения передач в обратном порядке.
