УАЗ Хантер. Снятие и установка разжимного механизма стояночного тормоза
Работу удобнее выполнять на смотровой канаве.
Вам потребуется ключ «на 14».
1. Установите под колеса противооткатные упоры.
 |
 |
|
2. Снимите
барабан…
|
3. …и колодки
стояночного тормоза (см. «Замена
барабана и колодок стояночного тормоза»).
|
4. Снимите крышки люка пола (см. «Снятие
и установка крышек люка пола»).
 |
 |
|
5. Расшплинтуйте
палец рычага привода стояночного тормоза…
|
6. …снимите
рычаг с пальца и отведите его в сторону.
|
|
Примечание
Далее процесс
снятия разжимного механизма для наглядности показан
на снятой раздаточной коробке.
|
 |
 |
|
7. Выверните два
болта крепления…
|
8. …и снимите
разжимной механизм с автомобиля.
|
9. Снимите пластину ограничителя корпуса шариков.
|
|

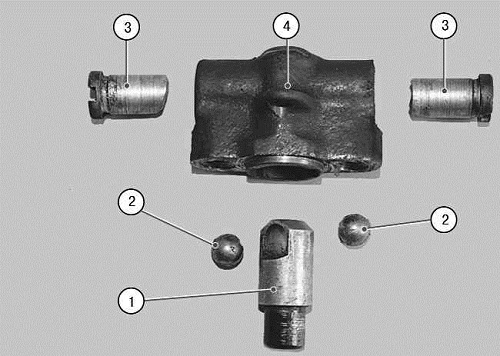

Рис. 9.4.
Детали разжимного механизма стояночного тормоза: 1 –
корпус шариков разжимного механизма; 2 – шарики; 3 –
толкатели разжимного механизма; 4 – корпус
разжимного механизма
|
10. Извлеките из корпуса 4 разжимного механизма корпус 1 шариков (рис.
9.4), шарики 2 и толкатели 3.
 |
 |
|
11. Смажьте
поверхность толкателей, контактирующую с шариками,
консистентной смазкой и установите толкатели в
корпус разжимного механизма.
|
12. Набейте
консистентной смазкой корпус шариков, установите
шарики…
|
13. …а затем корпус шариков в сборе с шариками в корпус разжимного
механизма.
14. Установите детали в порядке, обратном снятию.
