УАЗ Хантер. Коробка передач
Особенности конструкции
|

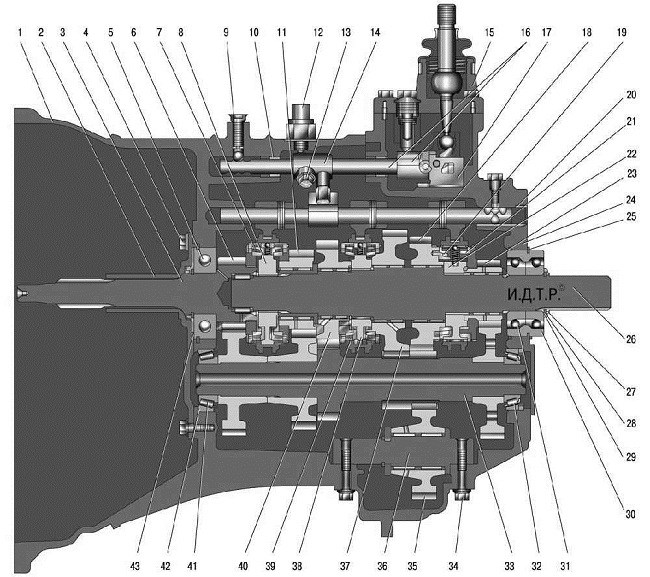

Рис. 6.2.
Коробка передач: 1 – передний картер; 2 – крышка
подшипника первичного вала; 3 – первичный вал; 4 –
болт крепления крышки подшипника первичного вала; 5
– задний подшипник первичного вала; 6 – зубчатый
венец первичного вала; 7 – двухконусный
синхронизатор III и IV передач; 8 – ступица и муфта
синхронизатора III и IV передач; 9 – фиксатор; 10 –
шариковый подшипник; 11 – шестерня III передачи; 12
– выключатель индикатора нейтрального положения; 13
– болт головки штока механизма управления; 14 –
головка штока механизма управления; 15 – рычаг
управления в сборе; 16 – вал управления в сборе; 17
– кронштейн предохранителя включения заднего хода в
сборе; 18 – шестерня заднего хода вторичного вала;
19 – двухконусный синхронизатор заднего хода; 20 –
уплотняющая крышка; 21 – кольцо синхронизатора V
передачи; 22 – муфта и ступица синхронизатора V
передачи и заднего хода; 23 – шестерня V передачи
вторичного вала; 24 – задний картер; 25 – стопорное
кольцо заднего подшипника вторичного вала; 26 –
вторичный вал; 27 – стопорное кольцо; 28 – стопорное
полукольцо; 29 – защитное кольцо; 30 – сальник
подшипника; 31– сдвоенный радиально-упорный
шариковый подшипник вторичного вала; 32 – задний
конический роликовый подшипник промежуточного вала;
33 – промежуточный вал; 34 – болт крепления оси
промежуточной шестерни заднего хода; 35 –
промежуточная шестерня заднего хода; 36 – вал
промежуточной шестерни заднего хода; 37 – шестерня I
передачи вторичного вала; 38 – ступица и муфта
синхронизатора I и II передач; 39 – трехконусный
синхронизатор I и II передач; 40 – шестерня II
передачи вторичного вала; 41 – передний конический
роликовый подшипник промежуточного вала; 42 –
регулировочное кольцо подшипника промежуточного
вала; 43 – регулировочное кольцо крышки подшипника
первичного вала
|
На автомобиль UAZ Hunter устанавливают пятиступенчатую трехвальную
коробку передач ( рис.
6.2) фирмы Dymos.
