Снятие и установка топливного насоса
|
См. предупреждения в начале
Раздела
Сбрасывание давления в системе питания.
|

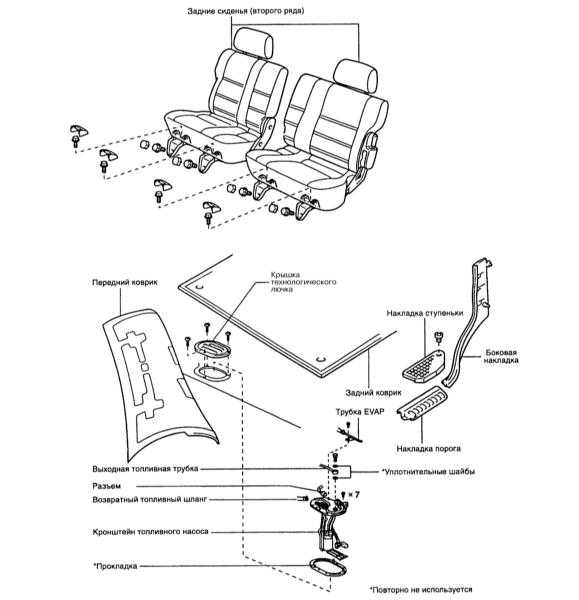

Компоненты, подлежащие снятию для доступа
к топливному насосу

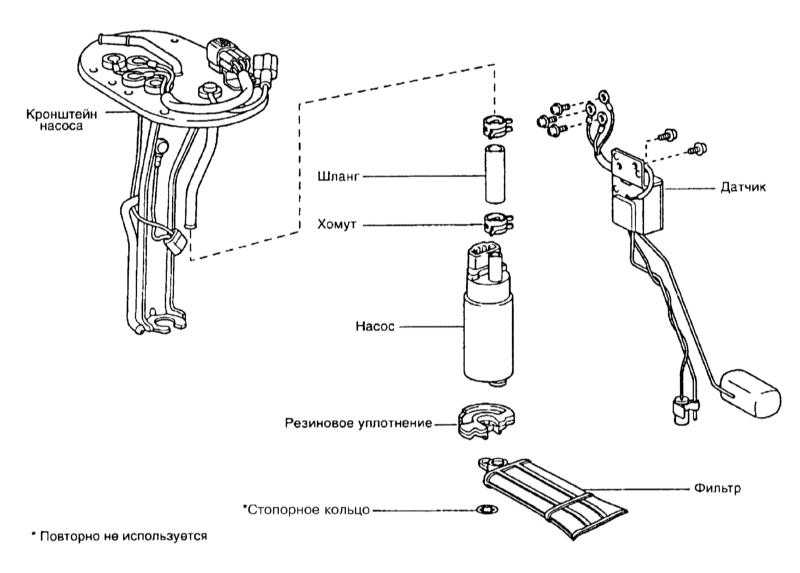

Детали установки сборки топливного насоса/датчика
расхода топлива
Снятие
|
1. Сбросьте давление в системе питания (см. Раздел
Сбрасывание давления в системе питания).
2. Отсоедините отрицательный провод от батареи.
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
3. Для доступа к насосу в салоне, под задним ковриком, имеется съемная
крышка (обратитесь к иллюстрации выше).
4. Снимите задние сиденья, вывернув их крепежные болты, предварительно
сняв с них крышки.
5. Снимите накладку порога, боковую накладку и накладку ступеньки.
Затем снимите ковровые покрытия.
6. Снимите крышку технологического лючка.
|

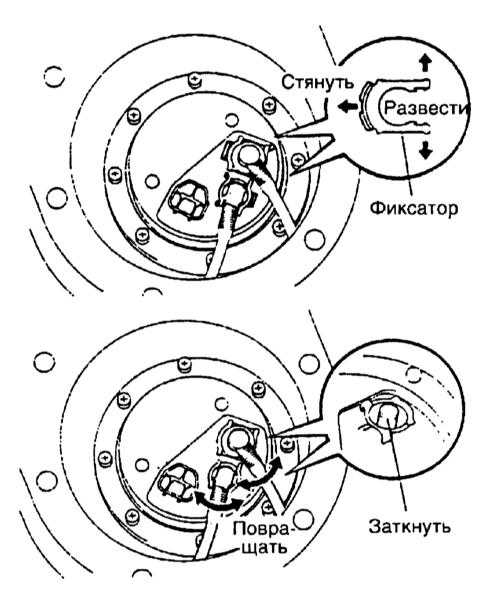

7. Отсоедините от кронштейна
насоса топливные линии, предварительно удалив с них грязь (обратитесь
к сопроводительной иллюстрации).
|
|

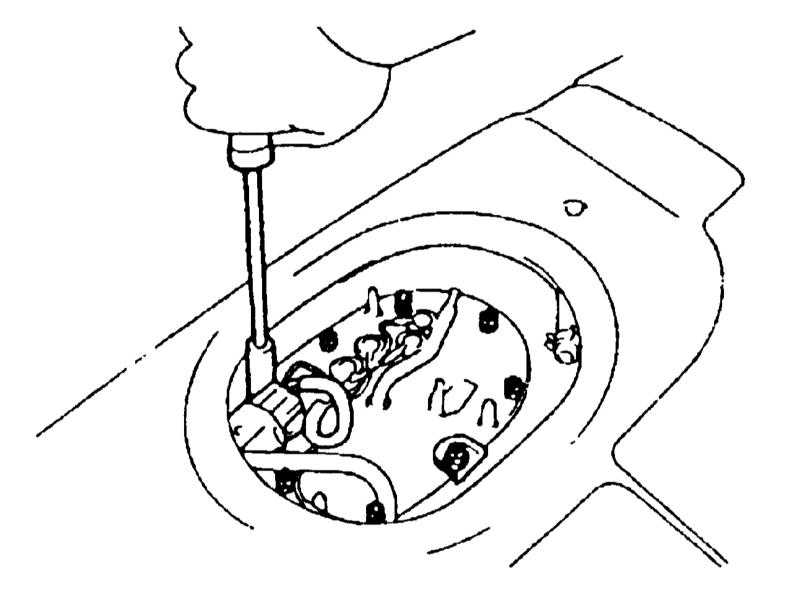

8. Отдайте восемь винтов и осторожно
извлеките сборку насоса с датчиком расхода топлива с бензобака
(обратитесь к сопроводительной иллюстрации). Прокладку можно
выбросить – для установки потребуется новая.
|
Постарайтесь
не погнуть ножку поплавка датчика.
|
|
9. Высвободите нижнюю секцию насосной сборки из опорного кронштейна
(обратитесь к иллюстрации
Детали установки
сборки топливного насоса/датчика расхода топлива). Отсоедините
электропроводку от сборки топливного насоса/датчика расхода топлива
и снимите топливный шланг.
10. Снимите резиновое уплотнение и стопорное кольцо крепления сетчатого
фильтра топливозаборника.
11. Снимите сетчатый фильтр и оцените степень его загрязнения, в случае
необходимости произведите замену.
|
|
Установка
|
Установка производится в обратном порядке. Не забудьте
заменить уплотнительную прокладку посадочного фланца, при соответствующей
комплектации замените обе уплотнительных шайбы полого болта штуцерного
разъема. Затяните крепеж с требуемым усилием.
|
|
