Тойота Ленд Крузер 100. Снятие и установка маслоохладителя

Снятие и установка маслоохладителя

Компоненты сборки маслоохладителя представлены на сопроводительной иллюстрации.

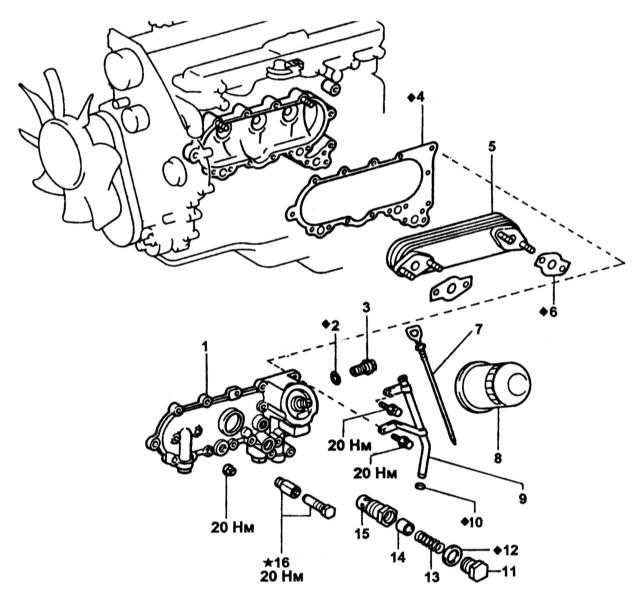

Компоненты установки маслоохладителя


1 — Крышка маслоохладителя 2, 4, 6 — Прокладка 3 — Обратный клапан 5 — Маслоохладитель 7 — Щуп 8 — Фильтр 9 — Трубка щупа	10 — Уплотнение трубки 11 — Пробка 12 — Шайба 13 — Пружина 14 — Предохранительный клапан 15 — Корпус предохранительного клапана 16 — Сливная пробка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте ОЖ и снимите масляный фильтр
2. Снимите зубчатый ремень и зубчатое колесо ТНВД.
3. Снимите ТНВД.
4. Выньте щуп и снимите его направляющую.
5. Отдайте крепеж и снимите сборку маслоохладителя.
6. При необходимости выверните датчик ECT.
7. Отдайте 4 гайки и отделите крышку от маслоохладителя.
8. Снимите предохранительный и обратный клапаны.
9. Установка производится в обратном порядке. Затягивайте крепеж с требуемым усилием.
