Toyota Rav4. Проверка и регулировка зазоров в приводе
клапанов
ПРИМЕЧАНИЕ
Рекомендуемая периодичность: каждые 100 000 км пробега или 48 месяцев.
ПРИМЕЧАНИЕ
При проверке и регулировке зазоров клапанов на автомобилях выпуска до
1998 года необходим специальный инструмент для утапливания толкателей
клапанов.
Проверка зазоров в приводе клапанов
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите со свечей зажигания наконечники с высоковольтными проводами или
катушки зажигания и отведите их в сторону от крышки головки блока
цилиндров.
Струей сжатого воздуха очистите место вокруг свечей зажигания, чтобы
исключить попадание грязи в цилиндр двигателя после выворачивания
свечей. Выверните свечи зажигания.
Снимите крышку головки блока цилиндров.
Проворачивая коленчатый вал двигателя в направлении его рабочего
вращения за болт крепления шкива, установите поршень первого цилиндра в
верхнюю мертвую точку (ВМТ) в конце такта сжатия.
|
|

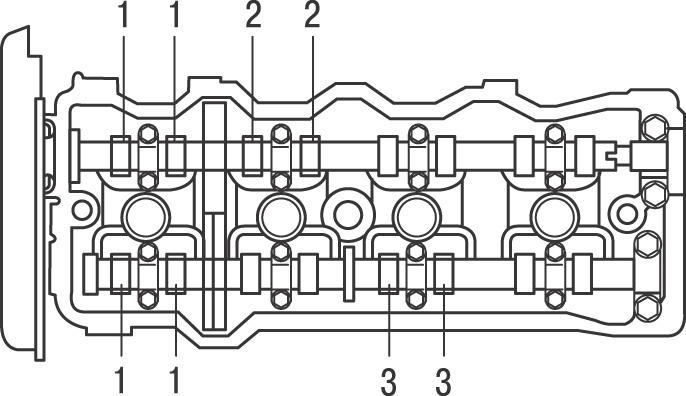

Рисунок
- 2.48. Измерение зазоров выпускных клапанов в цилиндрах 1 и 3 и
зазоров впускных клапанов в цилиндрах 4 и 2 при установке поршня
1-го цилиндра в ВМТ
|
Щупом измерьте зазор выпускных клапанов в цилиндрах 1 и 3 и зазор
впускных клапанов в цилиндрах 4 и 2 ( смотрите
рисунок -
2.48 , 2.49). Запишите результаты измерений.
|
|

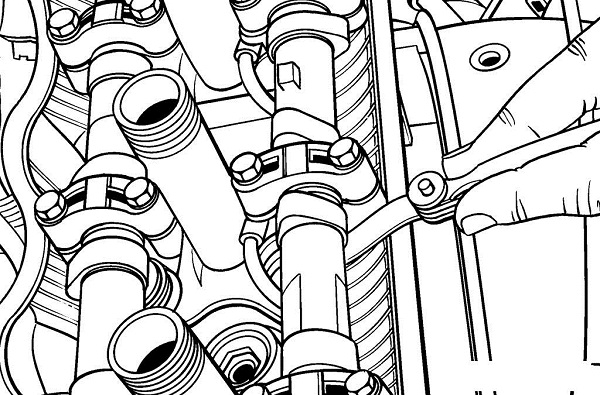

Рисунок
- 2.49. Использование щупа для измерения зазоров в приводе
клапанов
|
|
|

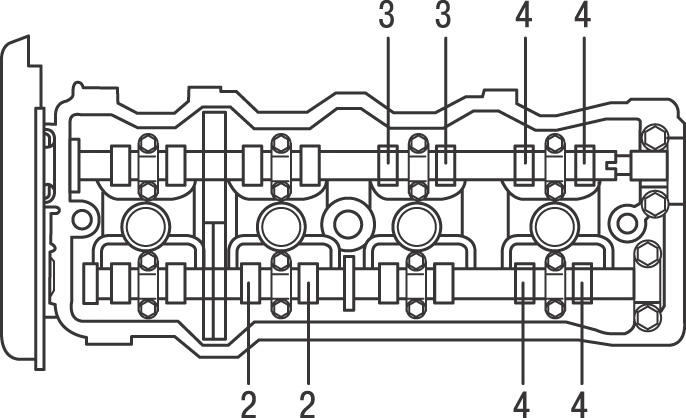

Рисунок
- 2.50. Измерение зазоров выпускных клапанов в цилиндрах 2 и 4 и
зазоров впускных клапанов в цилиндрах 1 и 3 при установке поршня
4-го цилиндра в ВМТ
|
Проверните коленчатый вал на один оборот (поршень четвертого цилиндра в
ВМТ в конце такта сжатия) и измерьте зазоры на остальных клапанах ( смотрите
рисунок -
2.50 ). Запишите результаты измерений.
