Блокировочная муфта повышающего планетарного ряда (Со) –
соединяет водило и солнечное колесо повышающего ряда.
Тормоз повышающего ряда (Во) -останавливает солнечное колесо
повышающего ряда.
Муфта №1 свободного хода повышающего ряда (F1) – при
включенном тормозе второй передачи запрещает вращение против
часовой стрелки солнечных шестерен переднего и заднего
планетарных рядов.
Муфта переднего хода (С1) – соединяет входной вал и эпицикл
переднего планетарного ряда.
Тормоз второй передачи (В2) – останавливает наружное кольцо
муфты свободного хода №1, таким образом, запрещая вращение
солнечных шестерен переднего и заднего планетарных рядов
против часовой стрелки.
Тормоз 1-й передачи и заднего хода (В3) – останавливает
водило заднего планетарного ряда.
Муфта свободного хода №2 (F2) – запрещает вращение водила
заднего планетарного ряда против часовой стрелки.
Муфта прямой передачи (С2) – соединяет входной вал и
солнечные шестерни переднего и заднего планетарных рядов.
Тормоз обеспечения режима торможения двигателем на второй
передаче (В1) – останавливает вращение солнечных шестерен
переднего и заднего планетарных рядов.
Муфта свободного хода повышающей передачи (Fo) – при запуске
двигателя соединяет солнечную шестерню повышающего
планетарного ряда и водило повышающего планетарного ряда.
|

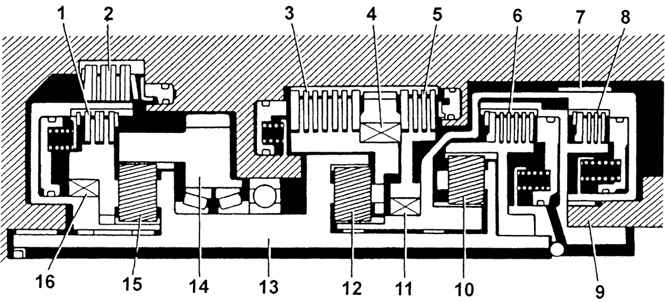

Рис. 3.74. Планетарный механизм: 1
– блокировочная муфта повышающего планетарного
ряда (Со); 2 – тормоз повышающего планетарного
ряда (Во); 3 – тормоз первой передачи и передачи
заднего хода (В3); 4 – муфта свободного хода №2
(F2); 5 – тормоз второй перед
|
