Тягач Татра T815. Снятие и установка переднего фонаря указателя поворота
-
Причины снятия
-
Фонарь указателя поворота заменяется в случае механического
повреждения или повреждения защитного стекла.
б) Технические условия
1. После замены переднего фонаря указателя поворота указатели
поворота автомобиля должны выполнять свою функцию.
в) Порядок снятия
-
Выключить выключатель "массы".

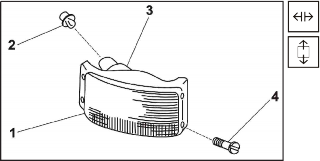

Рис. 15.59 Передний фонарь указателя поворота - снятие
-
Отвинтить четыре болта 4 закрепления
переднего фонаря указателя поворота, вынуть лампочку с цоколем 2 из
панели корпуса фонаря 3 и
снять фонарь.
-
Демонтировать лампочку с патрона со штыковым замком.
г) Порядок установки
Рис. 15.60 Передний фонарь указателя поворота - установка
-
В патрон 2 переднего
фонаря указателя поворота насадить хорошую лампочку.
2. Включить выключатель “массы” и включатель зажигания в 1-ое
положение и проверить работу замененной лампочки переднего фонаря
указателя поворота и всех остальных.
-
Выключить включатель зажигания и выключатель “массы”.
-
Насадить патрон 2 в
панель корпуса 3
фонаря указателя поворота.
-
Установить и закрепить фонарь указателя поворота 3 с
помощью четырех болтов 4 на
корпус кабины.
-
Включить выключатель “массы” и включатель зажигания в 1-ое
положение и снова тщательно проверить работу всех фонарей
указателя поворота автомобиля.
Тягач Татра T815. Снятие и установка бокового фонаря указателя поворота
-
Причины снятия
-
Фонарь указателя поворота заменяется в случае его
механического повреждения или при коррозии кронштейна таким
образом, что коррозия препятствует подаче тока к цоколю
лампочки.
б) Технические условия
1. После замены фонаря указателя поворота фонари указателей поворота
автомобиля должны выполнять свои функции.
в) Порядок снятия
-
Выключить выключатель "массы".
-
Демонтировать два фиксирующих болта 5 колпака 4 бокового
фонаря указателя поворота.
-
Колпак 4 вынуть
из резиновой прокладки 6 и
из шлицев кожуха вынуть кронштейн 2 с
лампочкой 1,
снять колпак 4.
-
Отсоединить кабели от двух коннекторов 3
соединения.
-
Если также неисправна резиновая прокладка 6,
то протянуть наконечники кабелей назад и наружу через проходной
изолятор.
-
Осторожно протянуть отдельные наконечники кабелей через
проходной изолятор новой резиновой прокладки 6,
лучше всего с помощью перевязочной проволоки.
Рис. 15.61 Боковой фонарь указателя поворота - снятие
г) Порядок установки
Рис. 15.62 Боковой фонарь указателя поворота - установка
-
Наконечники кабелей подсоединить к коннекторам 3 в
любом подсоединении. Если они свободны, то перед насаживанием
слегка сжать наконечники клещами.
-
Установить лампочку 1.
-
Включить выключатель "массы" и включатель зажигания в 1-ое
положение и проверить функционирование боковых фонарей
указателей поворота. Если оно правильное, выключить выключатель
"массы".
-
Во внутренние шлицы в колпаке 4 насадить
кронштейн 2 таким
образом, чтобы выемка в колпаке была на нижней стороне, а
круглая лампочка 1 была
направлена назад.
-
Насадить колпак 4 с
кронштейном 2 и
лампочкой 1 в
резиновую прокладку 6 и
с помощью двух болтов 5 закрепить
к боковой стене кабины. Шлиц в резиновой прокладке 6 для
отвода конденсированной воды должен быть тоже направлен вниз.
Крепежные болты затянуть без усилия, чтобы не произошло
повреждение колпака из органического стекла фонаря.
-
Включить выключатель "массы" и включатель зажигания в 1-ое
положение и снова проверить функционирование всех фонарей
указателей поворота.
