Тягач Татра T815. Снятие и установка второго заднего моста

а) Причины снятия и установки

1. Повреждение моста, требующее его снятие.

2. Чрезмерная шумность моста.

3. Демонтаж задней соединительной части или дифференциала 2-ого заднего моста.

б) Технические условия

1. Во время ремонта зафиксировать автомобиль против движения с помощью подкладочных клиньев.

2. Соблюдать правила безопасности во время работы с подвешенными грузами.

3. Заменить все уплотнительные кольца новыми.

4. Гайки, соединяющие детали хребтовой рамы, затянуть моментом 420±10% Нм.

5. После установки долить масло в масляные наполнители, согласно плану смазки.

6. После установки проконтролировать герметичность воздухопроводов и электропроводов.

7. После установки проконтролировать отклонение колес 2-ого заднего моста согласно соответствующему порядку действий.

8. После установки произвести проверку ABS.

в) Порядок установки

1. Выпустить масло из раздаточной коробки в 2-ого заднего моста и из задней соединительной секции в соответствии с установленным порядком действий, указанным в: (См. Подглава 7.5.2).

2. Приподнять заднюю часть автомобиля и поставить под раздаточную коробку 2-ого заднего моста монтажную тележку с изменяемой высотой, а раздаточную коробку 1-ого заднего моста и задней соединительной части приподнять с помощью подкладочных стендов. Если необходимо, демонтировать с раздаточной коробки моста защитные каркасы в сборке в соответствии с установленным порядком действий, указанным в: (См. Подглава 7.5.7). Опустить автомобиль в основное положение.

3. Снять автомобильные колеса со 2-ого заднего моста в соответствии с установленным порядком действий, указанным в: (См. Подглава 11.5.1).

4. Снять подвеску листовых рессор со 2-ого заднего моста в соответствии с установленным порядком действий, указанным в Главе: (См. Часть 8).

5. Выпустить воздух из тормозной системы в соответствии с установленным порядком действий, указанным в главе: (См. Часть 9).

6. На пружинных тормозных цилиндрах отвинтить демонтажные болты приблизительно на 60 мм.




7. Отсоединить шланги 2 от тормозных цилиндров и освободить коннекторы ABS 1. Освободить от связок электрические кабели ABS.

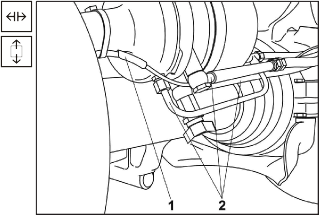

   Рис. 7.154 Тормозные трубки и коннектор

   ABS колеса 2-ого заднего моста - снятие




8. Отсоединить воздухопроводы центрального накачивания 6 от раздаточной коробки 2-го заднего моста.

9. Отсоединить трубопроводы для выпуска воздуха от раздаточной коробки 7.

10. Освободить воздухопроводы 2 и 5 от пневматической подвески в соответствии с установленным порядком действий, указанным в главе: (См. Часть 8).

11. Освободить тягу 3 регулировочного клапана 1 в соответствии с установленным порядком действий, указанным в главе: (См. Часть 8).

12. Снять сильфонные пружины 4 2-ого заднего моста и кронштейны картера раздаточной коробки 2-ого заднего моста в соответствие с установленным порядком, указанным в главе: (См. Часть 8).

13. Отвинтить два болта 1, закрепляющие задний поперечник к лонжеронной раме (См. Часть 12).






    Рис. 7.155 Воздухопроводы центрального накачивания 2-го заднего моста - снятие






    Рис. 7.156 Закрепление заднего поперечника к лонжеронной раме - снятие

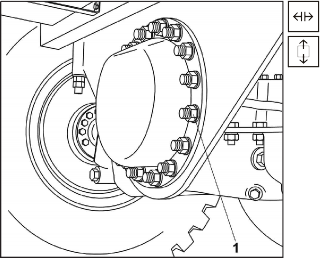

    Рис. 7.157 Задняя крышка - снятие




14. Отвинтить гайку 1 и снять заднюю крышку раздаточной коробки и задний поперечник. Вытащить уплотнительное кольцо между крышкой и поперечником.

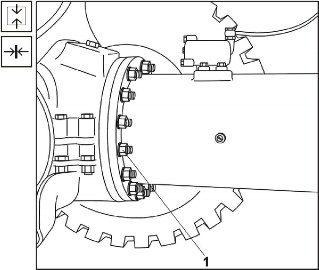

    Рис. 7.158 Соединение 2-ого заднего моста с соединительной частью - снятие

15. Отвинтить гайку 1, закрепляющую картер раздаточной коробки 2-го заднего моста к соединительной части, и вытащить мост, уставленный на монтажную тележку с изменяемой высотой, в направлении назад за автомобиль.

    ВНИМАНИЕ:

    Проследить места возможных ударов между 2-ым задним мостом и рамой, чтобы предотвратить повреждение шлангов, труб и электрических проводников. Если необходимо, отсоединить трубы, шланги и электрические проводники или ослабить связки

16. Вытащить уплотнительное кольцо между фланцами картера раздаточной коробки и соединительной части.




    г) Порядок установки




    1. Подвести мост, установленный на монтажную тележку с изменяемой высотой, под автомобиль сзади точно в направлении продольной оси автомобиля таким образом, чтобы направить фланец картера раздаточной коробки напротив фланца соединительной части.

    2. Вставить новое уплотнительное кольцо на фланец раздаточной коробки.



    3. Установить мост таким образом, чтобы зубчатое зацепление центральной и свободной шестерен вошло в зацепление сателлитов межколесного дифференциала в соединительной части, а раздаточная коробка была посажена на фланец соединительной части. Навинтить гайку 1,

       закрепляющую мост к соединительной части. Равномерно затянуть гайку моментом 420 ± 10% Нм.

       ВНИМАНИЕ:

       Во время установки поверхность соприкосновения гаек 1 фланцевого соединения  32 должна быть без намазки.




       Рис. 7.159 Соединение 2-ого заднего моста с соединительной частью - установка




    4. Вставить задний поперечник на фланец картера раздаточной коробки, надеть новое уплотнительное кольцо и заднюю крышку на задний поперечник. Навинтить гайку 1 и равномерно затянуть моментом 420±10% Нм.









       Рис. 7.160 Задняя крышка - установка








       Рис. 7.161 Закрепление заднего поперечника к вспомогательной раме - установка




    5. Привинтить задний поперечник двумя болтами 1 к лонжеронной раме. Следовать установленному порядку действий, указанному в главе (См. Часть 12).









       Рис. 7.162 Воздухопроводы центрального накачивания 2-го заднего моста - установка






    6. Установить кронштейны картера на раздаточной коробке 2-ого заднего моста и сильфонные пружины 4 2-ого заднего моста в соответствие с установленным порядком, указанным в главе: (См. Часть 8).

    7. Соединить воздухопроводы 2 к клапану 1, регулирующему пневматическую подвеску в соответствие с установленном порядком, указанным в главе: (См. Часть 8).

    8. Соединить тягу 3 регулировочного вентиля 1 в соответствие с установленным порядком, указанным в главе: (См. Часть 8).

    9. Соединить воздухопроводы центрального накачивания 6 к раздаточной коробке 2-ого заднего моста.

    10. Соединить трубопроводы для выпуска воздуха к раздаточной коробке 7.

    11. Соединить воздухопровод 5 пневматической подвески.






    12. Соединить шланг 1 к тормозным цилиндрам и подсоединить коннектор ABS 2.

    13. На пружинных тормозных цилиндрах

        навинтить демонтажные болты.

    14. Установить листовую рессору к полуоси 2-ого заднего моста в соответствие с установленным порядком, указанным в главе: (См. Часть 8).

    15. Установить автомобильные колеса 2-ого заднего моста в соответствие с установленным порядком, указанным в: (См. Руководство по уходу и техническому обслуживанию).

    16. Приподнять заднюю часть автомобиля и вытащить монтажную тележку и подкладочные стойки.

    17. Установить защитные каркасы в сборке (если они были сняты) на раздаточную коробку моста в соответствии с установленным порядком, указанным в: (См. Подглава 7.5.7).

    18. Наполнить маслом раздаточную коробку 2- ого заднего моста согласно плану смазки (См. Подглава 7.5.2).

    19. Проверить:

        • герметичность системы для сжатого воздуха

        • отклонение колес 2-ого заднего моста в соответствии с установленным порядком, указанным в главе (См. Часть 8)

        • произвести проверку ABS

    20. Произвести испытательный пробег, проверить функционирование тормозов и ABS.

    21. После испытательного пробега проверить уровень масла в масляных наполнителях.

Рис. 7.163 Тормозные трубки и коннектор

ABS колеса 2-ого заднего моста - установка
