Детали проверить, неисправные устранить и заменить новыми.
в) Порядок снятия
Автомобиль установить на горизонтальной площадке, рычаг
переключения передач переключить в нейтральное положение и
принять меры по предотвращению движения автомобиля.
Перед автомобилем обеспечить достаточно места для поднятия
кабины.
Из кабины вынуть все свободные предметы.
Наклонить кабину в переднее положение.
Демонтировать масляный радиатор (См. Подглава 1.5.23).
Снять два уплотнительных кольца 2 с
верхней поверхности корпуса 1 масляного
радиатора.

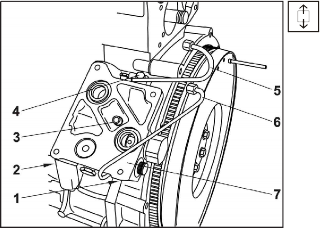

Рис. 1.166 Крепление корпуса масляного радиатора
Отсоединить трубку подачи масла к вентилятору 5 и
трубку подачи к турбонагнетателю 6.
Отвинтить болты 1,
2, 4 и центровой болт 3,
с помощью которых корпус масляного радиатора 7 крепится
к картеру двигателя.
Снять корпус масляного радиатора, с нижней части снять два и
одно уплотнительных кольца.
г) Порядок установки
Рис. 1.167 Крепление корпуса масляного радиатора
На корпус масляного радиатора 7 со
стороны картера двигателя с помощью смазки приклеить два и одно
уплотнительных
кольца.
Корпус масляного радиатора 7 насадить
на картер двигателя и прикрепить к картеру двигателя болтами 1,
2, 4, а также центровым болтом 3,
включая пружинные шайбы
Перед монтажом болты покрыть пластическим клеем Loctite
262.
Болты затянуть моментом 34
+ 9 Нм.
Присоединить трубку подачи масла к вентилятору 5 и
турбонагнетателю 6.
В корпус 1 масляного
радиатора с помощью смазки приклеить два уплотнительных кольца 2.
