Диагностика электронного блока двигателя и связанного
электрооборудования
Причины диагностики
Необходимость идентифицировать силовой агрегат или лицо,
которое проводило программирование, а также данные
программирования.
В работе двигателя или электрооборудования наблюдаются
повреждения.
Необходимость установить мгновенные значения измеренных
величин в автомобиле.
Необходимость выявить, какие из установленных рабочих
режимов автомобиля и, прежде всего, двигателя были превышены
и насколько.
б) Технические условия
Продолжительность работы двигателя – количество вводов в
эксплуатацию и продолжительность работы двигателя
(неограничено).
Прокрутка двигателя:
число оборотов двигателя превышает уровень 2500
об/мин (максимальное число оборотов без моторного
тормоза),
число оборотов двигателя превышает уровень 2900
об/мин (деструктивное число оборотов).
Перегрев двигателя:
температура головок цилиндров превышает уровень 205°
C,
температура головок цилиндров превышает уровень 220°
C.
Параметры питания и выхода:
номинальное напряжение 24
В,
рабочее напряжение 28
В,
диапазон рабочего напряжения 21,6 30
В,
макс. выходной ток для электроклапанов 1
A,
макс. выходной ток для контрольных ламп 0,2
A.
Параметры предельных значений оборотов:
число оборотов двигателя для регулирования эл. подогрева 300
об/мин,
число оборотов двигателя для регулирования моторного
тормоза 800
об/мин,
Параметры регулирования подогрева:
время первоначального включения подогрева для напряжения
более 20 В составляет 10
сек,
время готовности к запуску для напряжения более 20 В
составляет 10
сек,
время первоначального включения подогрева для напряжения
равного 20 В или более составляет 15
сек,
время готовности к запуску для напряжения равного 20 В или
более составляет 15
сек,
максимальное время подогрева 80
сек,
сигнализация падения напряжения и выключения подогрева при
напряжении менее 16 В составляет ± 5%,
сигнализация напряжения, превышающего 30
В.
Электромагнитный клапан управления включающего давления масла
для вискозной муфты вентилятора системы охлаждения EM1 V24:
номинальное напряжение 24
В,
рабочее напряжение 18 24
В,
сопротивление обмотки 60 ± 5%,
рабочее давление 0,6
МПа,
максимальное давление 1,0
МПа,
минимальный расход масла при давлении 0,6
МПа составляет 4,5
л/мин.
Термисторный датчик KMGY Hungary (GANZ) считывания температуры
головок цилиндров и температуры масла:
сопротивление датчика при 20° C 3
000 .
Нагревательный элемент BRISK Tаbor для подогрева воздуха во
всасывающем трубопроводе двигателя:
номинальное напряжение 24
В,
рабочее напряжение 18 ± 1
В,
рабочий ток при 18
В составляет 230 ± 30
A,
омическое сопротивление 0,082 ± 20%.
Контактор KM 311/Z DELCO REMY Hungary для управления цепью
сильного тока электрического подогрева всасываемого воздуха
двигателя:
номинальное напряжение 24
В,
минимальное напряжение включения 18
В,
поддерживающее напряжение 3
В,
номинальный ток 1
A,
токовая нагрузка – постоянная 150 A,
кратковременная (80 сек) 500 600
A,
сопротивление обмотки при 20° C составлет 30
Электропневматический клапан WABCO 017 тип 472 070 628 0 605
подачи давления воздуха в цилиндр останова в топливном насосе и
цилиндр заслонки моторного тормоза, тип 442 070 628 0 605
закрытия подачи давления воздуха из всасывающего трубопровода в
корректор избыточного давления топливного насоса :
номинальное напряжение 24
В,
максимальное напряжение 80
В,
номинальный ток 0,69
A,
сопротивление обмотки при 20° C составляет 35 37
омическое сопротивление при 20° C ± 5° C составляет 1000 ± 160 ,
диапазон температуры составляет от 40° C до +130°
C,
Для диагностики и установки электронного блока управления
используется тестер TATRA INTEST 01 с персональным компьютером
и принтером.
в) Порядок действий
Процесс диагностики электронного блока управления и
соответствующего электрооборудования автомобиля подробно
описывается в руководстве, поставляемом вместе с прибором TATRA
INTEST 01.

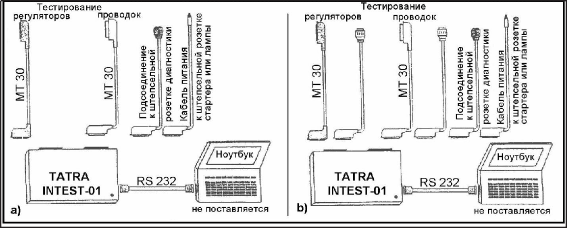

Рис. 1.16 Схема соединений тестера TATRA INTEST 01
Примечание:
Возможности диагностики и установки разделяются на три уровня
следующим образом:
-й уровень:
Диагностика выявления неисправности. Данную диагностику
может проводить каждый работник, прошедший основную
подготовку по применению диагностического прибора.
-й уровень:
Выявление и вывод параметров из памяти диагностического
прибора. Данную деятельность может проводить каждый
работник, прошедший основную подготовку по применению
диагностического прибора.
-й уровень:
Программирование электронного блока управления. Данную
деятельность может проводить только подготовленный работник
с присвоенным кодом доступа для данного уровня работы.
