Сузуки Лиана. Проверка цепи привода механизма газораспределения и натяжителя цепи

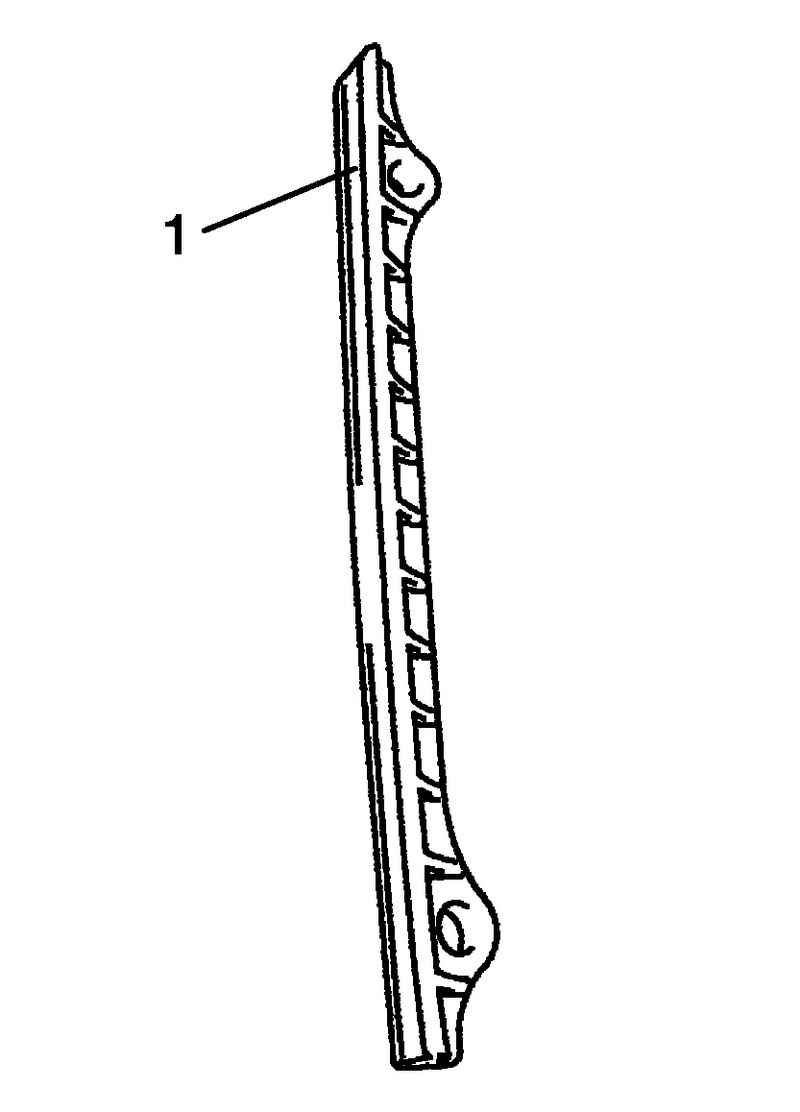

Рис. 2.80. Направляющая №1 цепи привода механизма газораспределения

Проверьте колодку 1 на наличие износа или повреждений (рис. 2.80).

Натяжитель цепи привода механизма газораспределения

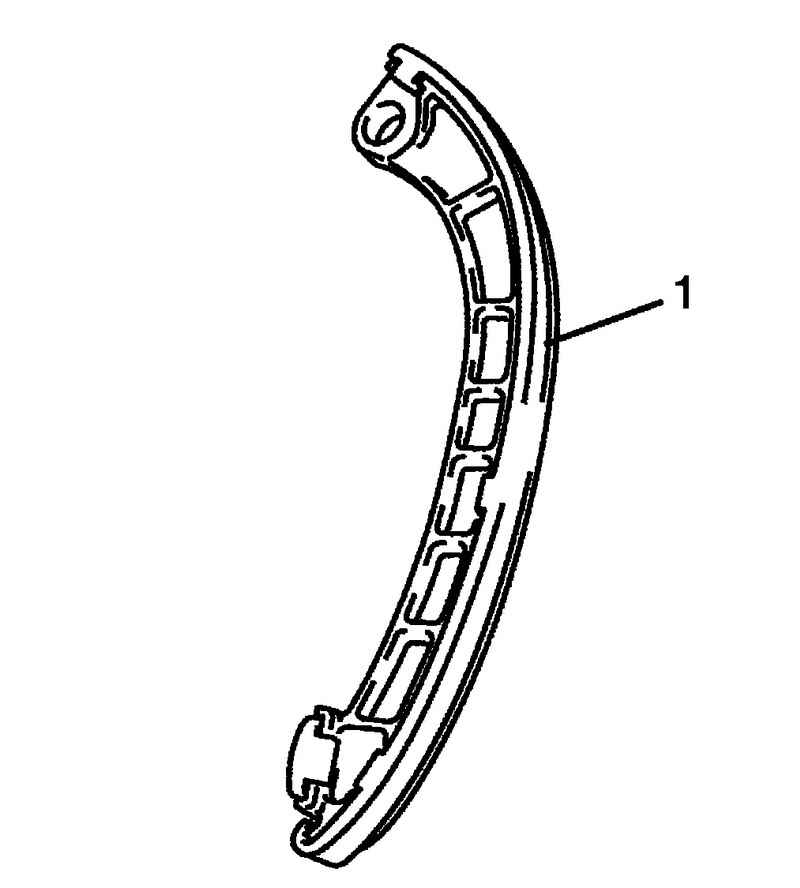

Рис. 2.81. Колодка натяжителя 1

Проверьте колодку 1 на наличие износа или повреждений (рис. 2.81).

Звездочка коленчатого вала

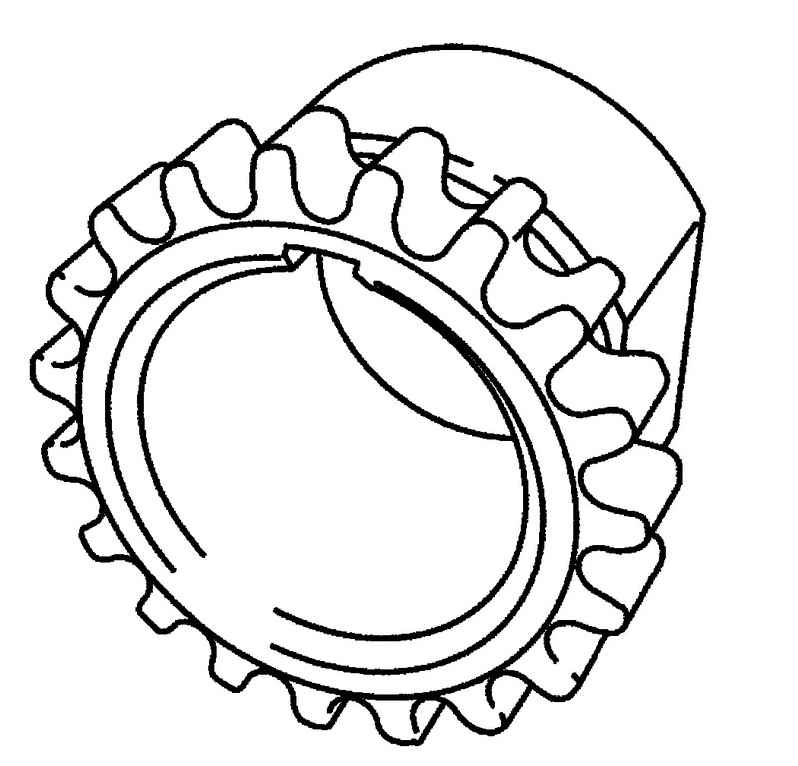

Рис. 2.82. Звездочка коленчатого вала

Проверьте зубья звездочки на наличие износа или повреждений (рис. 2.82).

Цепь привода механизма газораспределения

Проверьте цепь привода механизма газораспределения на наличие износа или повреждений.

Регулятор натяжителя цепи привода механизма газораспределения

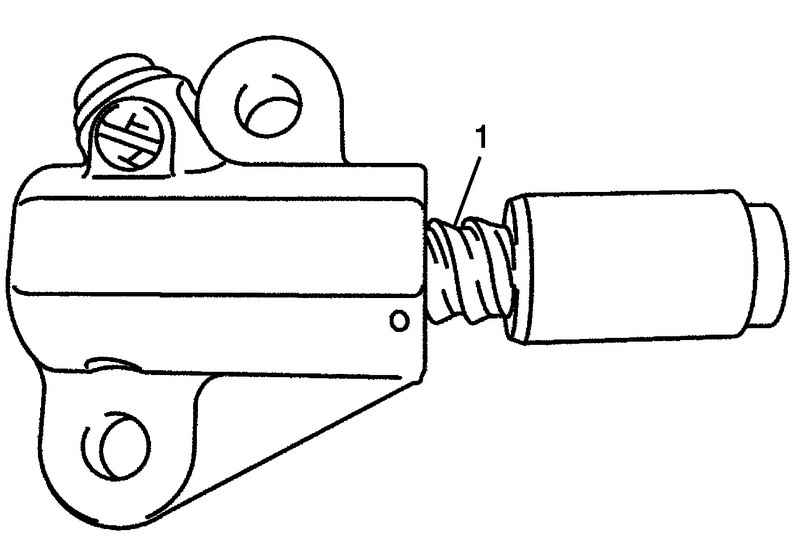

Рис. 2.83. Регулятор натяжителя цепи привода механизма газораспределения

Убедитесь, что поверхность зубьев 1 не имеет повреждений (рис. 2.83).
