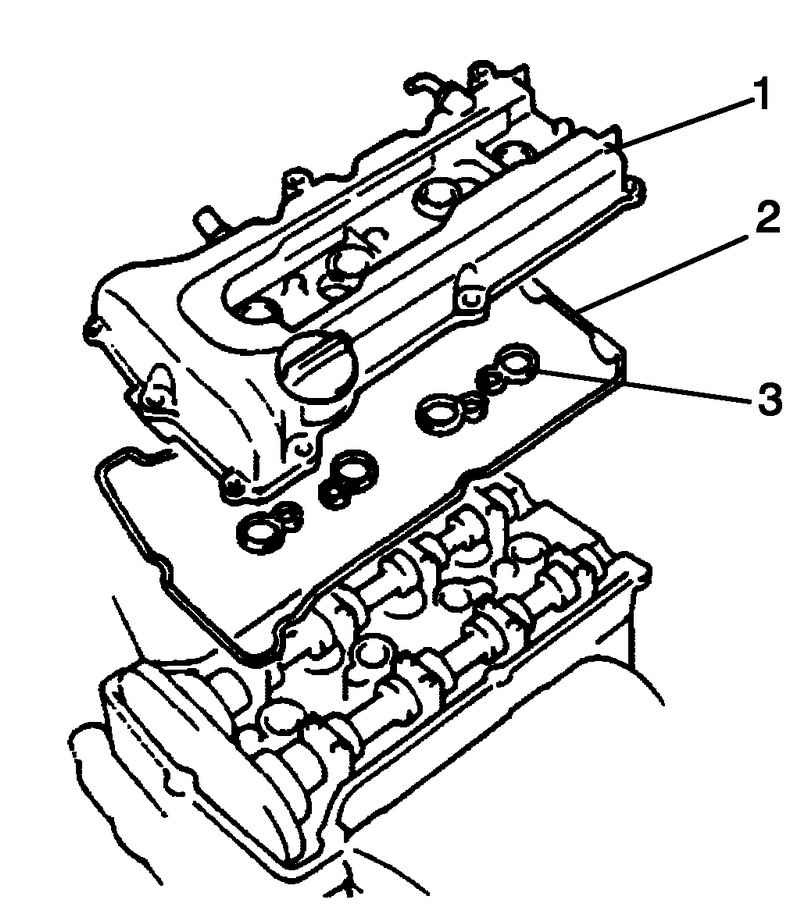

Снимите крышку головки блока цилиндров 1 с прокладкой 2 и прокладкой отверстий свечей зажигания 3 (рис. 2.53).
Установка

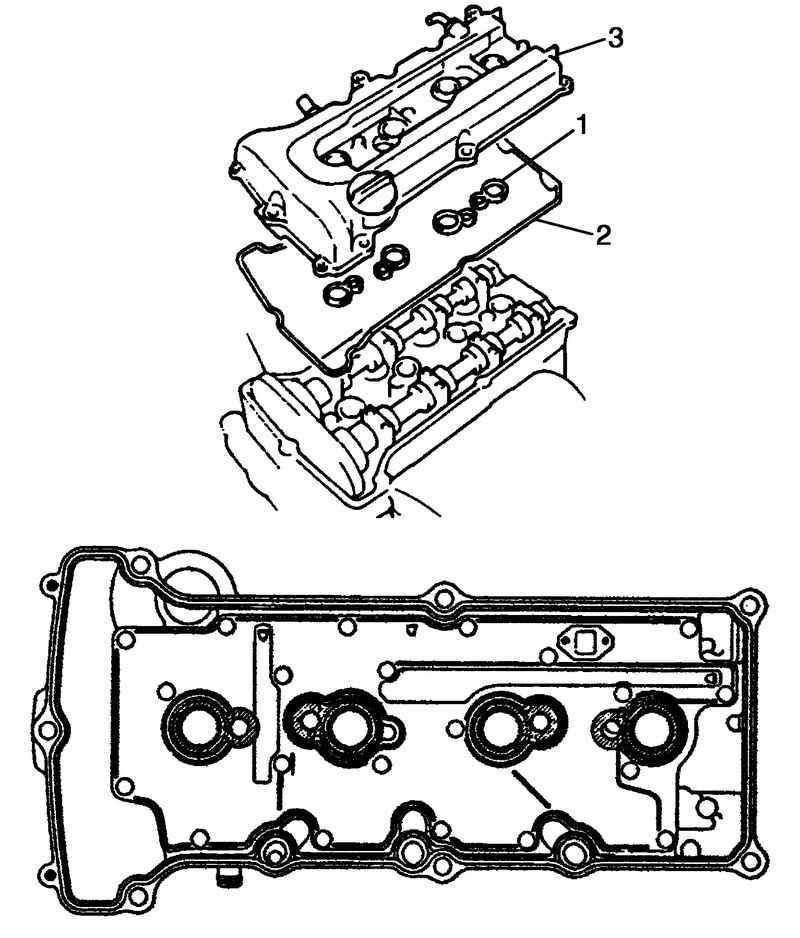

Установите новые прокладки отверстий свечей зажигания 1 и крышки головки блока цилиндров 2 на крышку головки блока цилиндров 3, как показано на рисунке.
Удалите масло, старый уплотнитель и пыль с уплотняемых поверхностей головки блока цилиндров и крышки. После очистки, нанесите уплотняющий материал «A» в следующих местах:

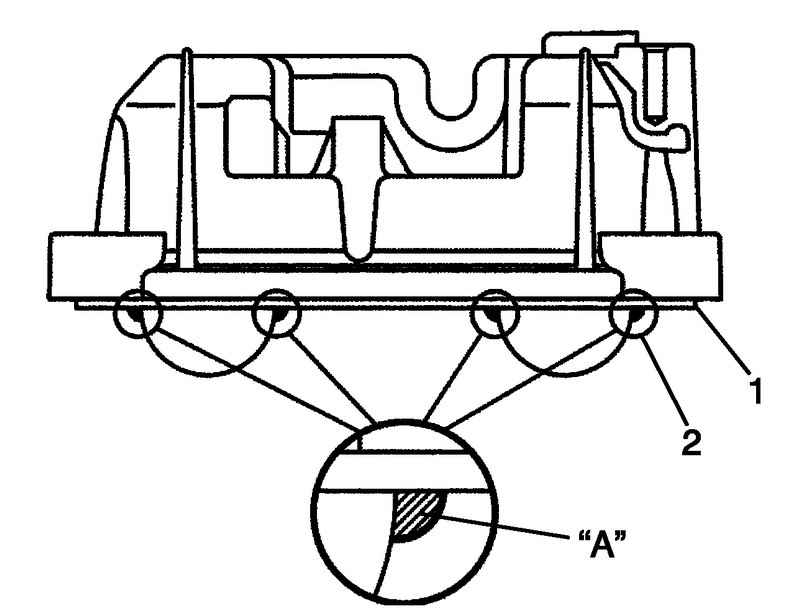

Рис. 2.54. Область уплотняемой поверхности 2 прокладки крышки головки блока цилиндров 1
– область уплотняемой поверхности 2 прокладки крышки головки блока цилиндров 1, как показано на рисунке 2.54.
– сопрягаемые поверхности крышки цепи привода механизма газораспределения 1 и головки блока цилиндров 2, как показано на рисунке 2.55.
«A»: Водостойкий уплотнитель 99000-31250
Установите крышку головки блока цилиндров на головку блока цилиндров.
ПРИМЕЧАНИЕ
При установке крышки головки блока цилиндров следите за тем, чтобы прокладка крышки головки блока цилиндров и прокладка отверстий свечей зажигания не сдвинулись со своих мест или не выпали.

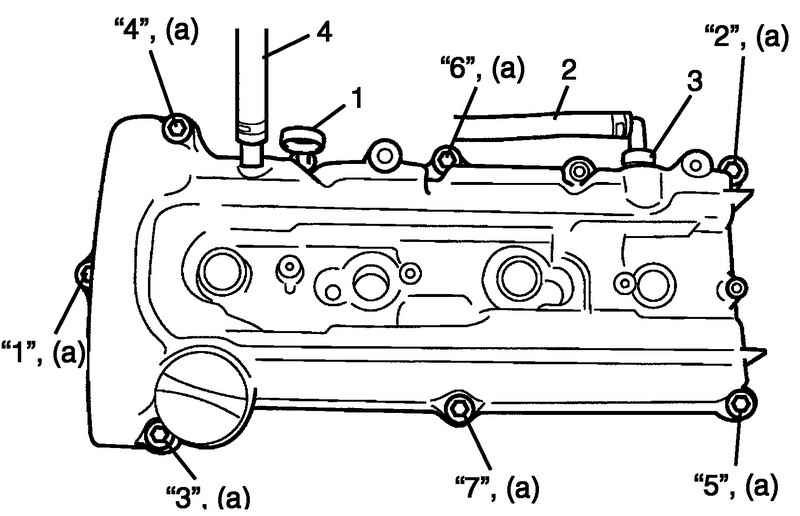

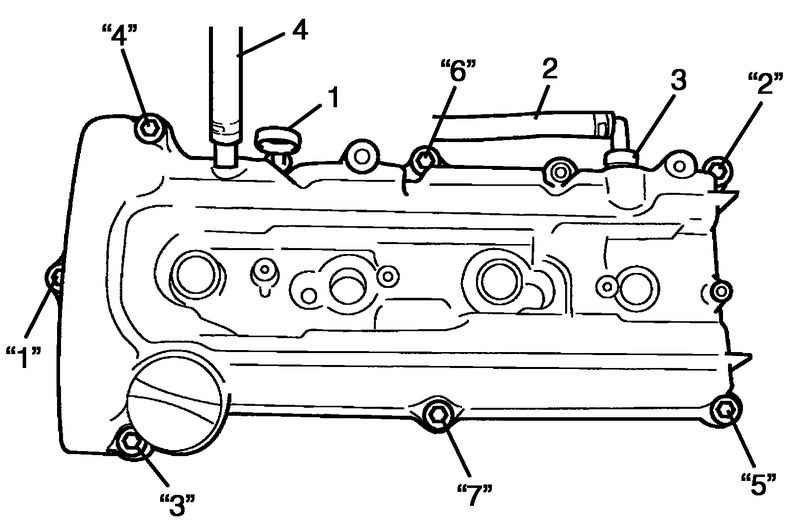

Рис. 2.56. Порядок заворачивания болтов крепления крышки головки блока цилиндров
Затяните болты в порядке, показанном на рисунке 2.56, указанным усилием затяжки.
