Сузуки Лиана. Складывание заднего сиденья

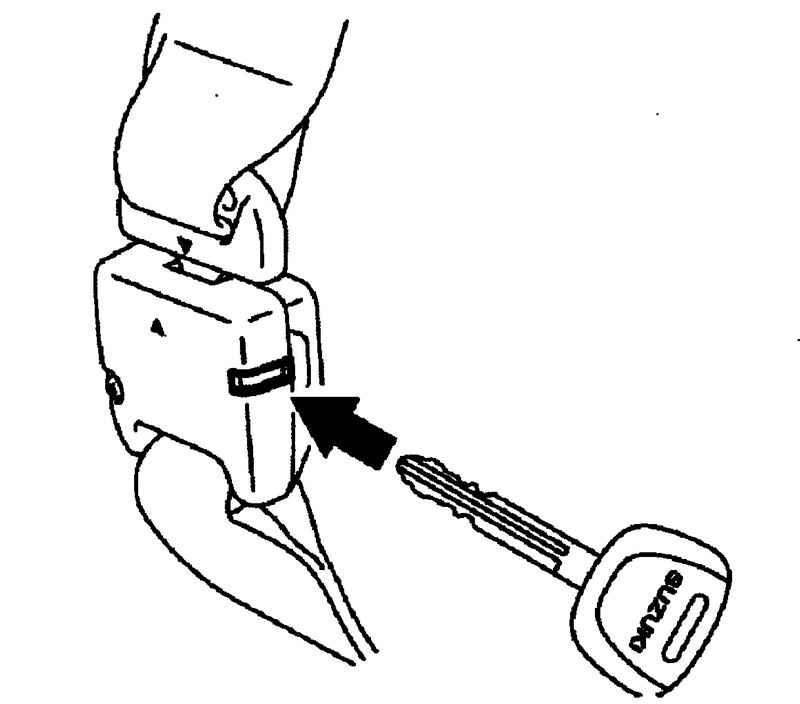

Рис. 1.113. Концевой разъем диагональнопоясного ремня

Для того, чтобы сложить заднее сиденье (сиденья) вперёд, перед началом складывания правой части спинки разъедините концевой разъем (если средний диагональнопоясной ремень имеет такую «вторую пряжку»). Для этого вставьте ключ зажигания в прорезь корпуса разъема и дайте ремню втянуться в катушечный узел.

Складывая правую часть спинки заднего сиденья, обязательно разъедините концевой разъем среднего диагонально-поясного ремня безопасности. Этим предотвращается повреждение полотна ремня.

Рис. 1.114. Складывание язычка

Когда ремень ушел до конца, сложите язычок пряжки, как показано на рисунке 1.114.

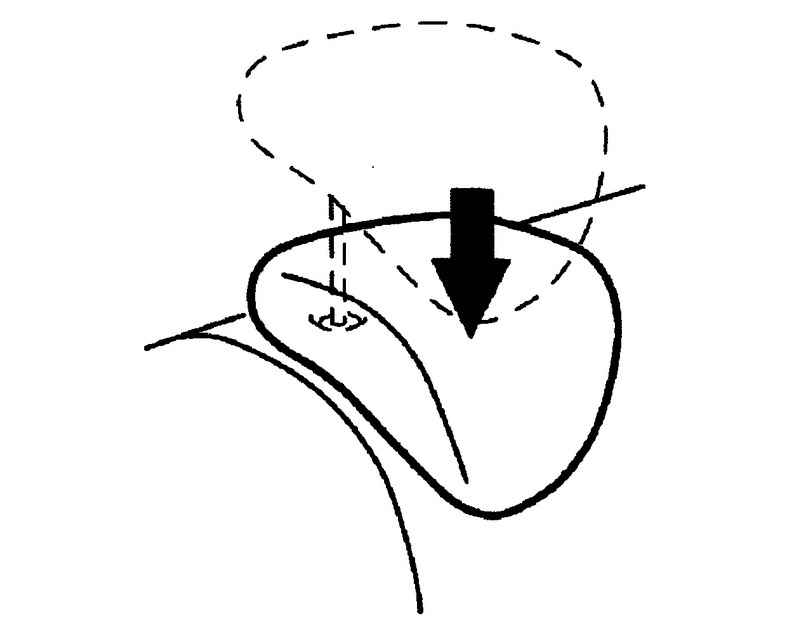

Перед укладкой спинки опустите средний подголовник (дополнительное оборудование) до конца.

Рис. 1.115. Опускание среднего подголовника

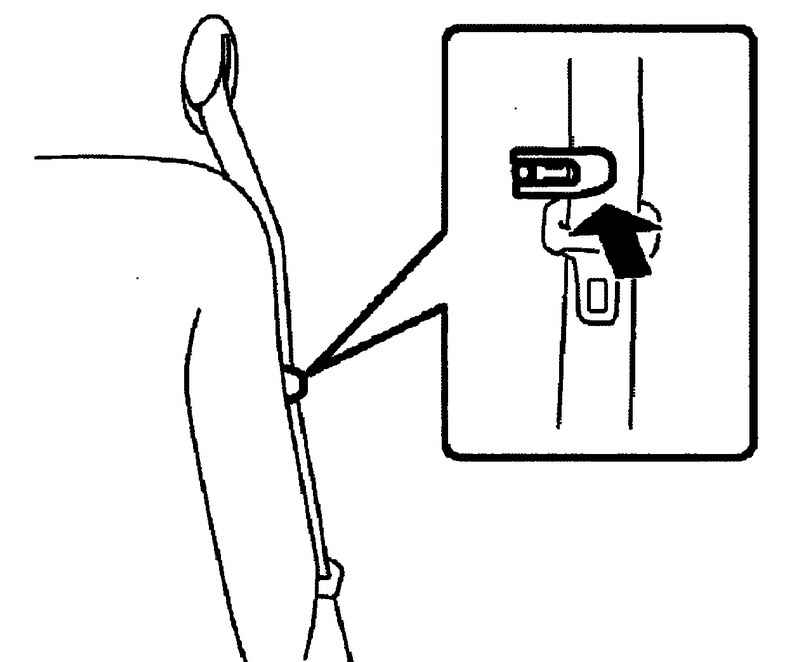

Заведите оба крайних ремня за крючки-держатели.

Рис. 1.116. Заведение крайнего ремня за крючки-держатели

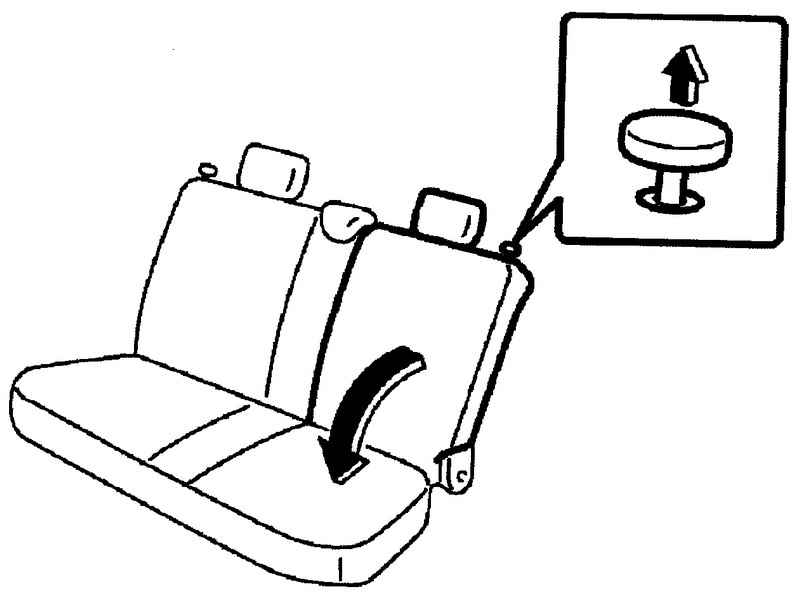

Вытяните кнопки на каждой половине спинки и сложите их вперед.

Чтобы вернуть спинку (или ее половинку) на место, поднимите ее и отожмите назад, чтобы она зафиксировалась.

Рис. 1.117. Фиксатор заднего сиденья

Возвращая спинку заднего сиденья на место, обязательно убедитесь в ее надежной фиксации.

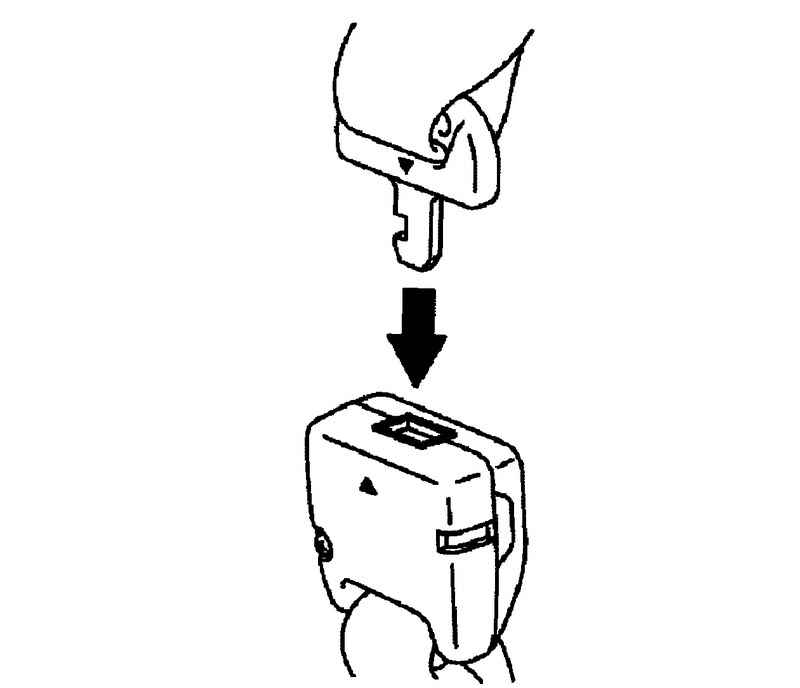

Если на среднем месте диагонально поясной ремень с концевым разъемом, соедините его после возврата спинки в нормальное положение; для этого вытяните ремень и вставьте язычок проушины на его конце в гнездо разъема, совместив треугольные значки; при фиксации должен быть слышен щелчок.

Рис. 1.118. Соединение диагонального ремня

Убедитесь в надежной фиксации концевого разъема и отсутствии перекрутов ремня.

Если неприкрытая металлическая проушина на конце ремня долго находилась в жаркую погоду на солнцепеке, она может Вас обжечь. Не прикасайтесь к горячему металлу.

Для того, чтобы сложить заднее сиденье (сиденья) вперёд, перед началом складывания правой части спинки разъедините концевой разъем (если на среднем месте диагонально-поясной ремень с такой «второй пряжкой»); для этого вставьте ключ зажигания в прорезь корпуса разъема и дайте ремню втянуться в катушечный узел.

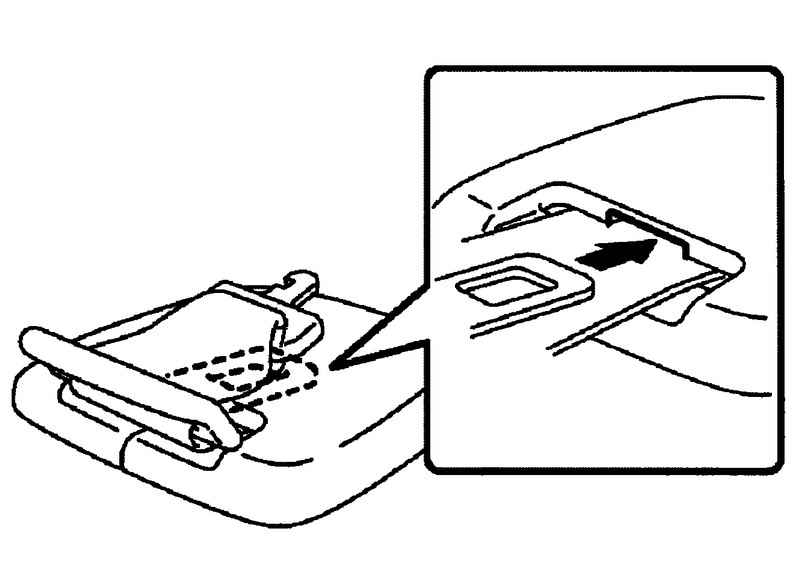

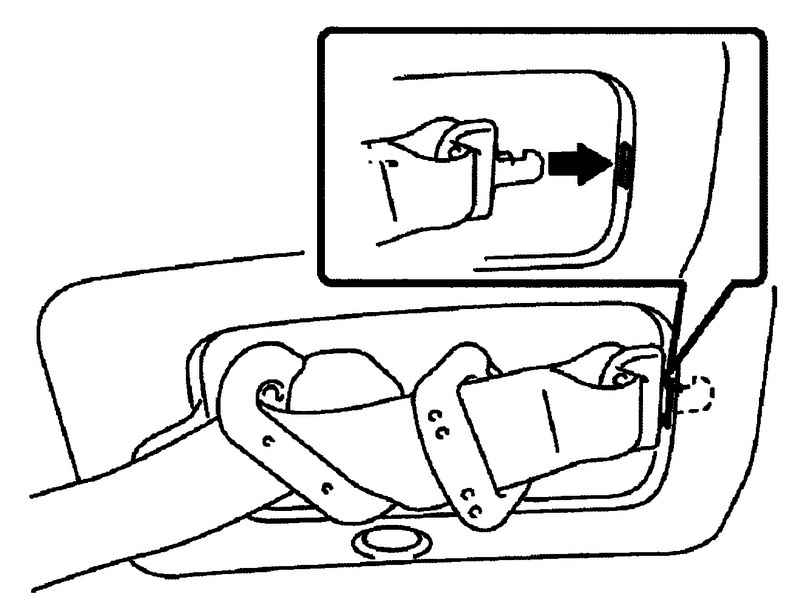

Рис. 1.119. Установка язычка пружины

Когда ремень ушел до конца, вставьте язычок проушины, как показано на рисунке 1.119, в щель потолочного гнезда.

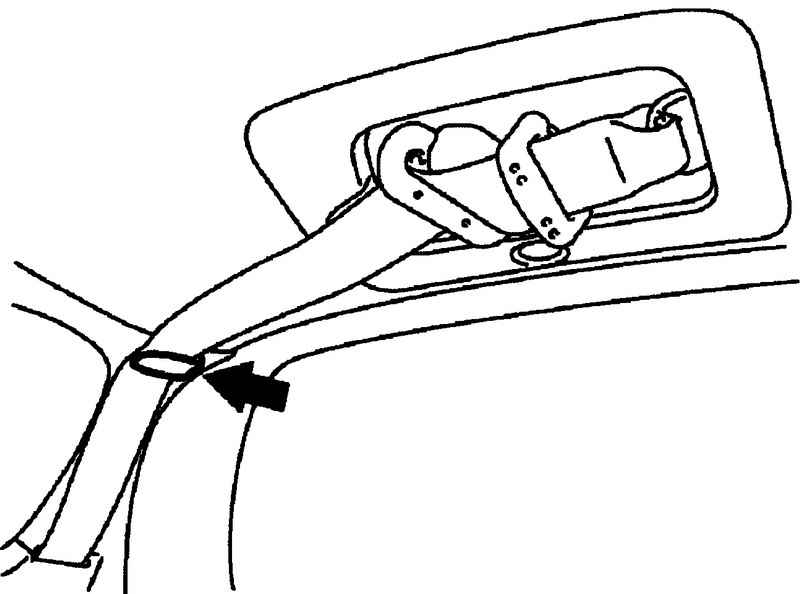

Заведите полотно среднего ремня за крючок-держатель.

Рис. 1.120. Закрепление среднего ремня

Заведите оба крайних ремня за крючки-держатели.

Выньте задние крайние подголовники (дополнительное оборудование) или один из них.

Перед укладкой спинки опустите средний подголовник (дополнительное оборудование) до конца.

Потяните за ремешок и поднимите подушку сиденья вперед.

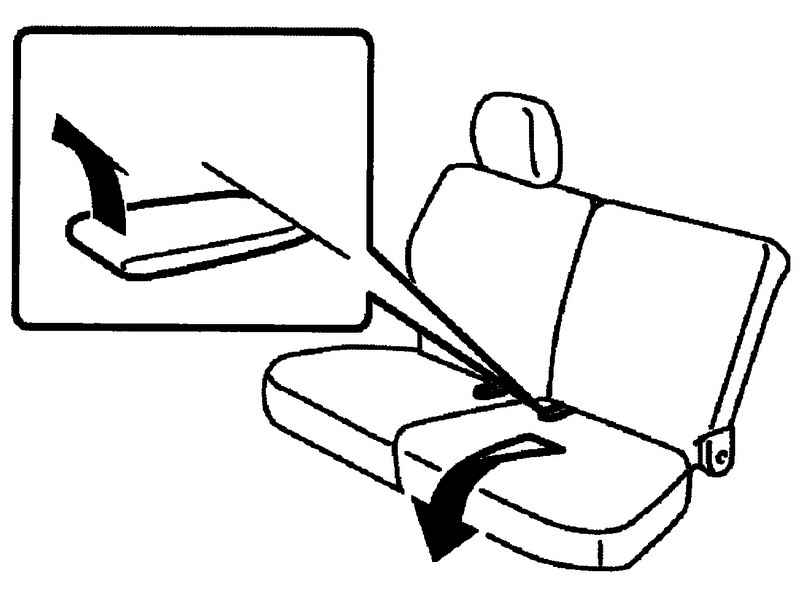

Рис. 1.121. Поднятие подушки

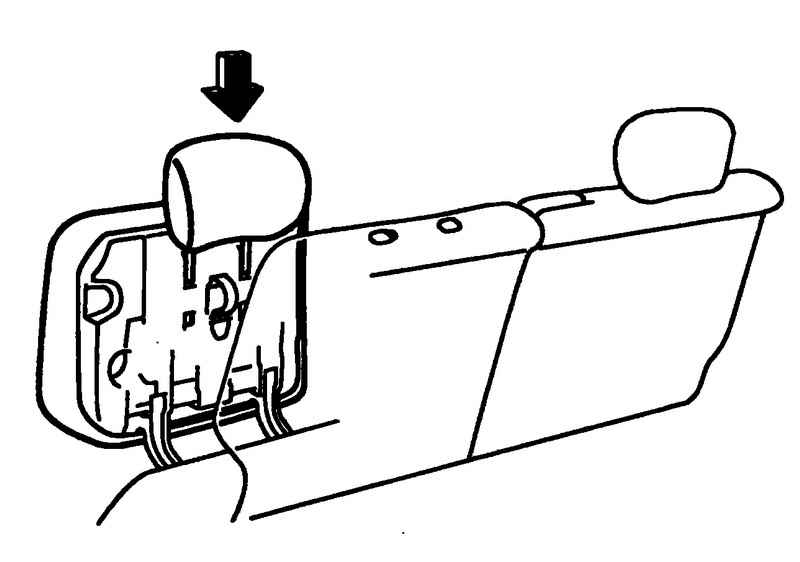

Установите снятый подголовник в гнезда в верхней части поднятой подушки, направив перёд его назад.

Рис. 1.122. Установка снятого подголовника

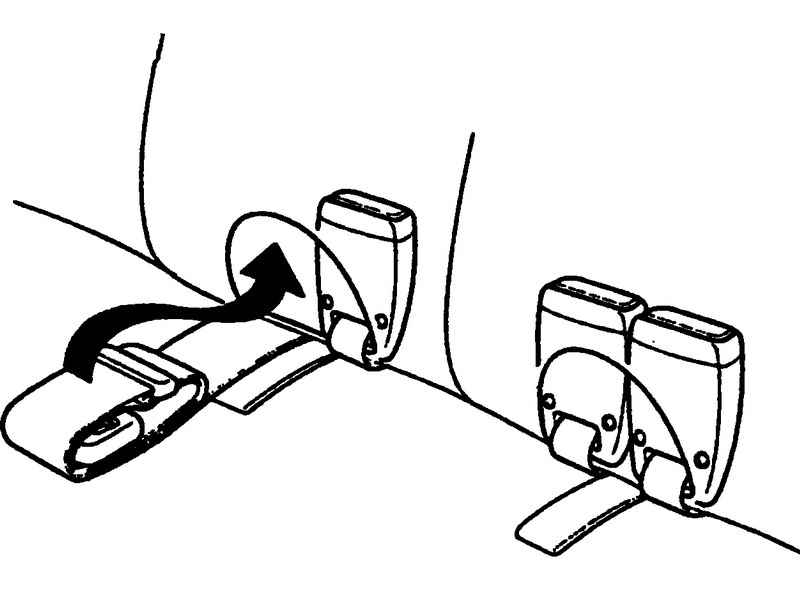

Рис. 1.123. Укладывание пряжек ремней

Уложите пряжки ремней и весь средний набедренный ремень (дополнительное оборудование) в спинку, как показано на рисунке 1.123.

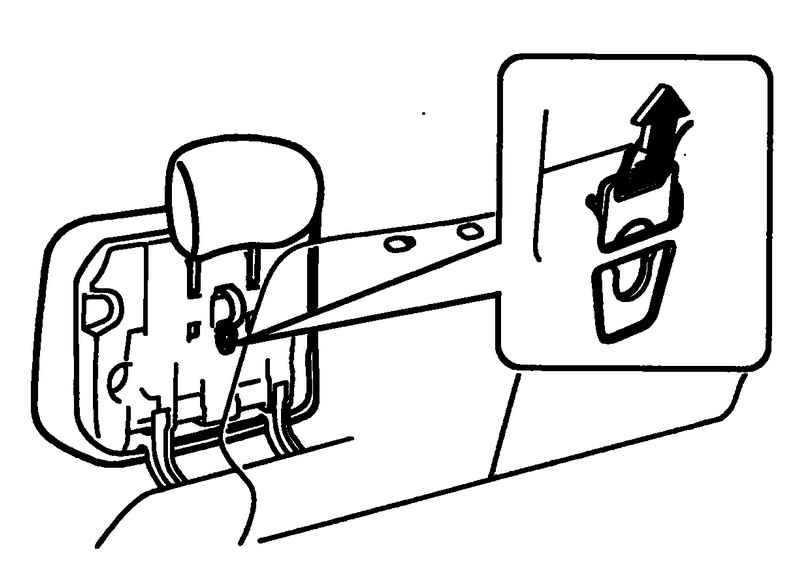

Рис. 1.124. Извлечение проушины

Извлеките проушину из держателя (рис. 1.124).

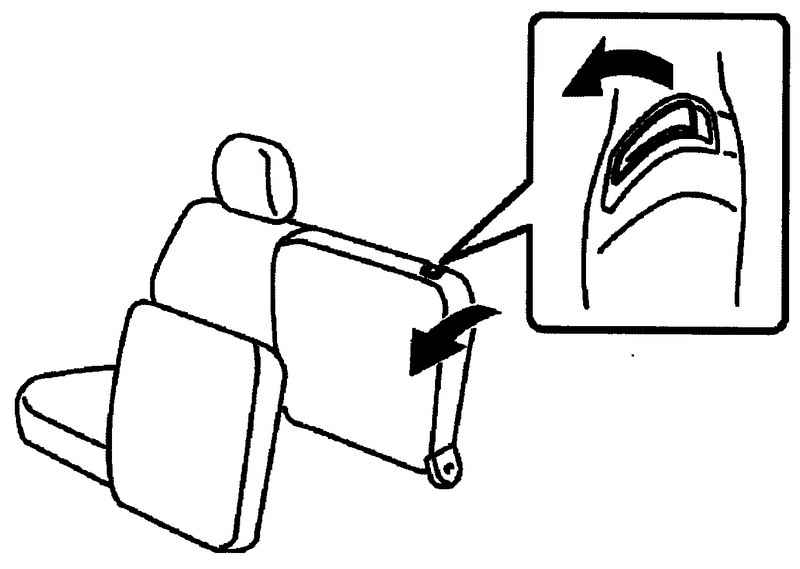

Рис. 1.125. Извлечение рычажка

Потяните за рычажок в верхней части спинки и сложите спинку вперед (рис. 1.125).

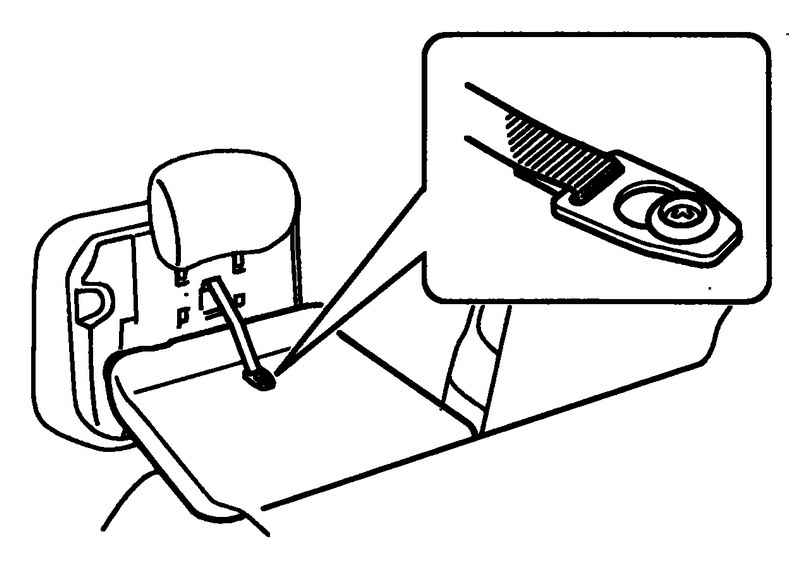

Рис. 1.126. Зацепление проушины

Зацепите проушиной кнопку на зад ней стороне спинки (рис. 1.126).

Для возвращения сиденья (сидений) в нормальное положение проделайте процедуру складывания сиденья (сидений) в обратном порядке. После возвращения сиденья в нормальное положение попробуйте подвигать его и спинку, чтобы убедиться в их нормальной фиксации. Убедитесь также, что пряжки ремней и средний ремень выложены на подушку сиденья.

ПРИМЕЧАНИЕ При возвращении заднего сиденья в нормальное положение, убедитесь, что движению его частей нет препятствий и что они фиксируются надёжно.

Если средний ремень диагонально-поясной с концевым разъемом, соедините его после возврата правой части спинки заднего сиденья в нормальное положение.

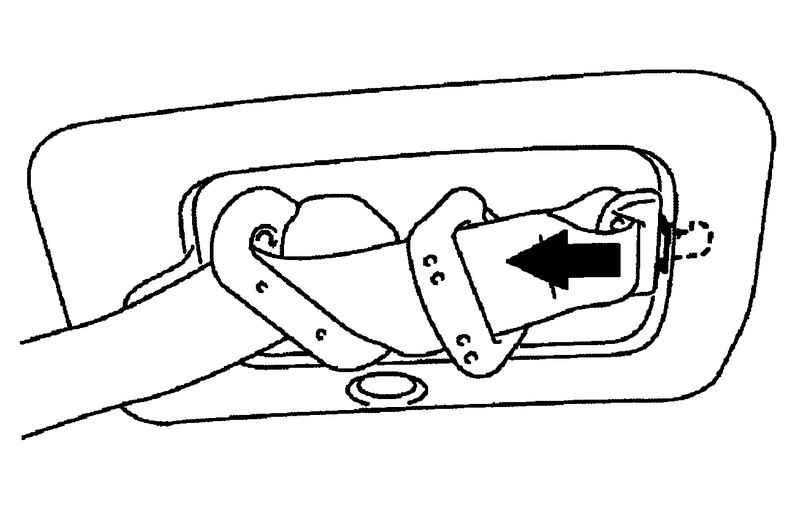

Выведите средний диагонально поясной ремень из-за крючка-держателя, выньте язычок проушины из щели потолочного гнезда.

Рис. 1.127. Извлечение язычка

Рис. 1.128. Продевание ремня

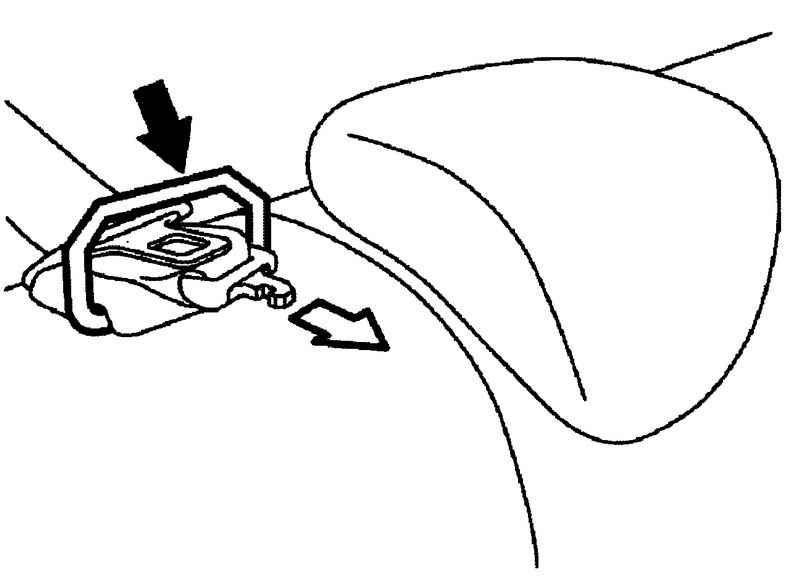

Проденьте ремень через направляющую скобу (рис. 1.128).

ПРИМЕЧАНИЕ Чтобы ремень безопасности располагался правильно, обеспечивая наилучшую защиту и отсутствие травмирования самим ремнем в случае аварии, обязательно проводите его через направляющую скобу.

Вставьте язычок проушины на конце ремня в гнездо разъема, совместив треугольные значки; при фиксации должен быть слышен щелчок.

Убедитесь в надежной фиксации концевого разъема и отсутствии перекрутов ремня.
