Сузуки Гранд Витара. Выключатель подсветки

1. Поднимите автомобиль.
2. Снимите сцепку(и) проводов выключателя.

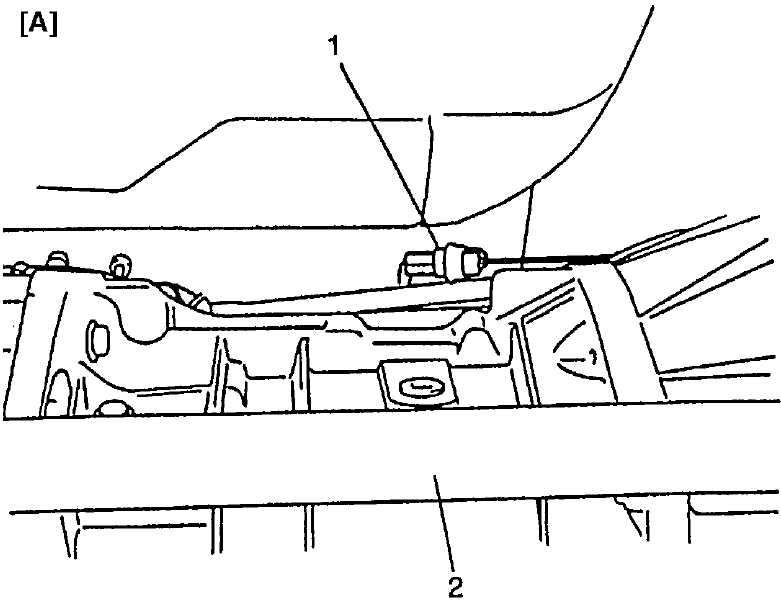

Тип 1 и тип 2

1 — сцепка выключателя подсветки 2 — передний карданный вал

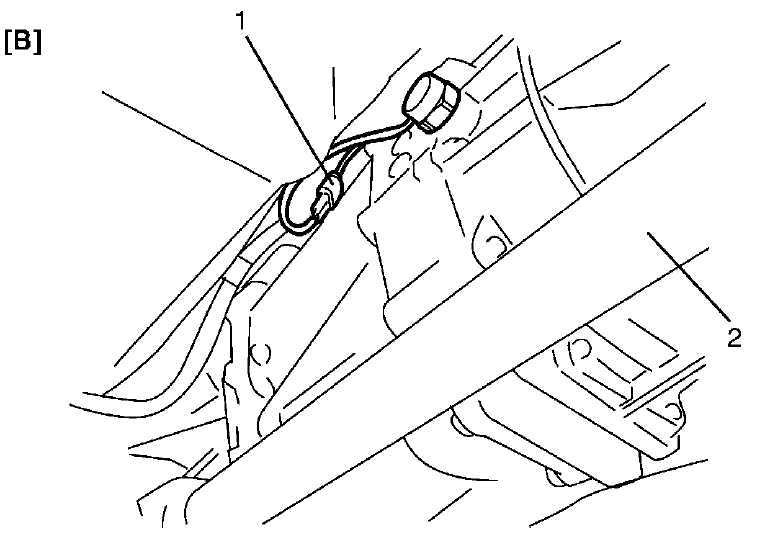

Тип 3

1 — сцепка выключателя подсветки 2 — передний карданный вал

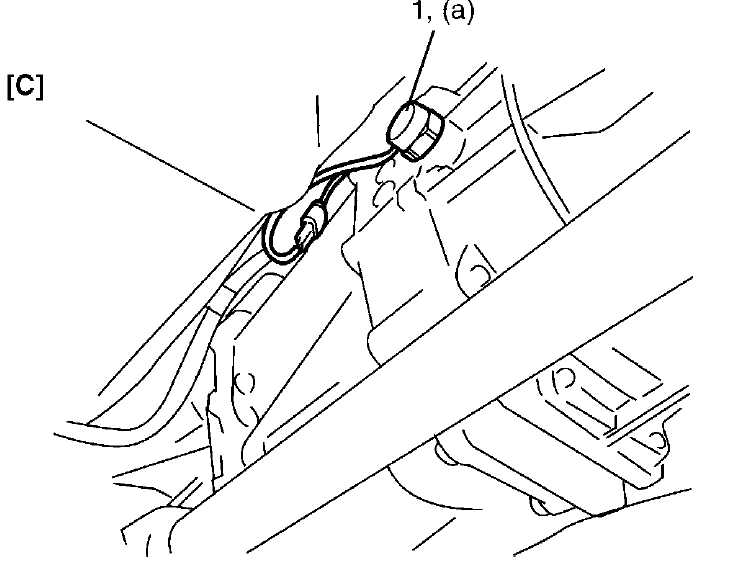

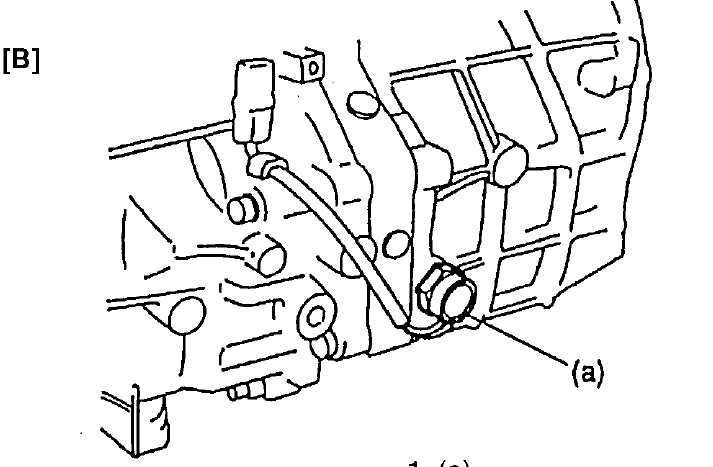

3. Замените выключатель подсветки (1), соедините и закрепите, как был в исходном положении.
• Момент затяжки:
  • (a): 20 Н•м (2.0 кг-м, 14.5 фунтов-фут) (Тип 1)
  • (a): 45 Н•м (4.5 кг-м, 32.5 фунта-фут) (Тип 2 и тип 3)
4. После замены выключателя подсветки проверьте исправность работы выключателя, повернув ключ зажигания в положение «ВКЛ.» (ON), а передачу переключив в положение заднего хода. После проверки работы выключателя, выключите его.

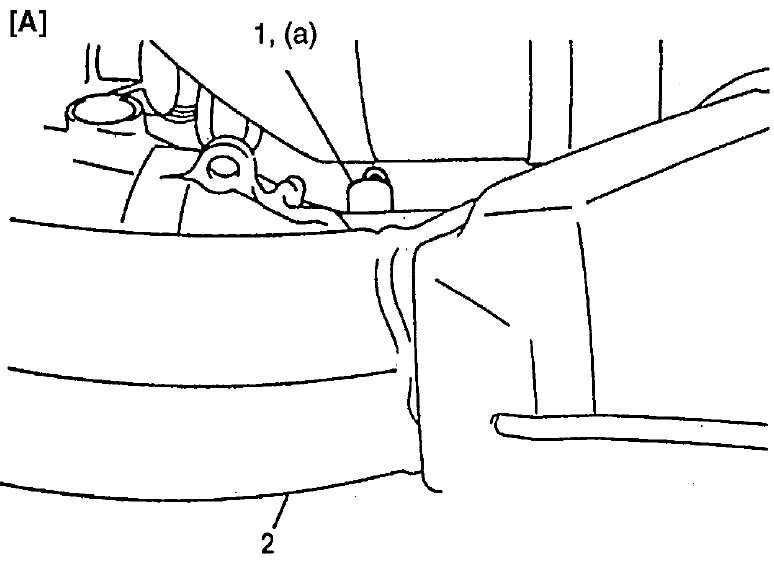

Тип 1

2 — центральная выхлопная труба

Тип 2.

Тип 3.

1. Откройте защелку и отсоедините сцепку выключателя подсветки.

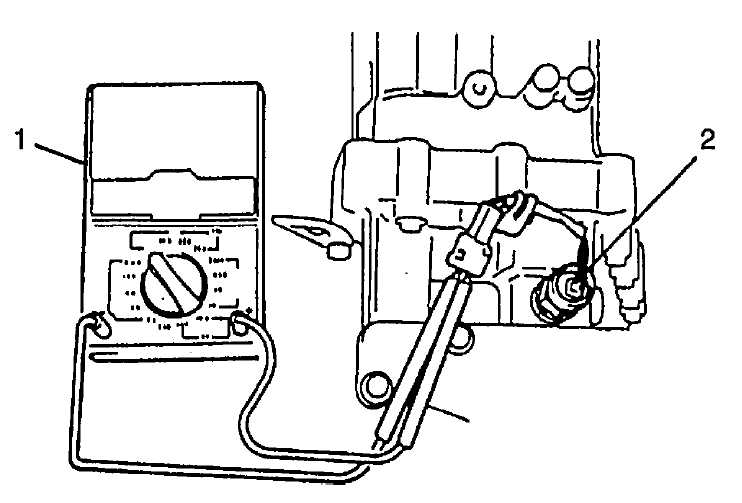

Работу выключателя подсветки (1) можно проверить.

3. Цепь должна замыкаться на его терминалах только тогда, когда рычаг переключения находится в положении заднего хода.
4. По завершении проверки присоедините сцепку и провода зажима так, как они были соединены изначально.
