Сузуки Гранд Витара. Коллектор выхлопной системы



Сузуки Гранд Витара. Коллектор выхлопной системы

Коллектор выхлопной системы

Компоненты

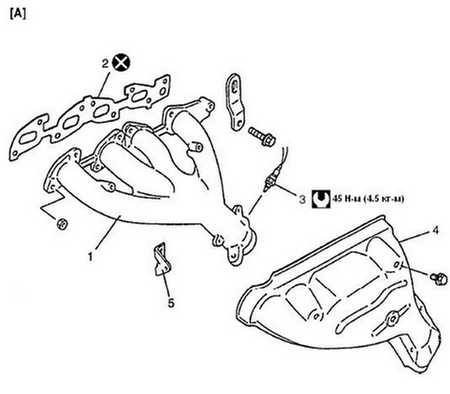

Машина не оборудована каталитическим нейтрализатором

21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара

1 — коллектор выхлопной системы
2 — прокладка коллектора выхлопной системы
3 — датчик нагрева кислорода - 1

4 — верхняя крышка коллектора выхлопной системы
5 — элемент жесткости коллектора выхлопной системы
6 — муфта датчика нагрева кислорода – 2

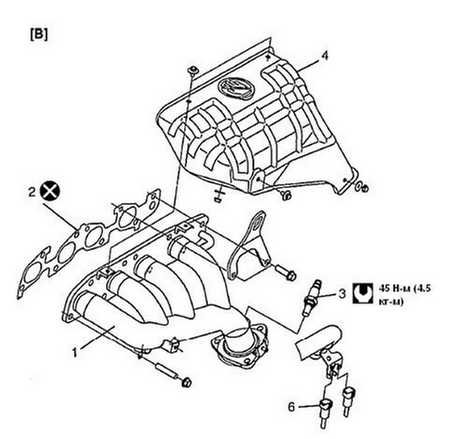

Машина оборудована каталитическим нейтрализатором

21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара

1 — коллектор выхлопной системы
2 — прокладка коллектора выхлопной системы
3 — датчик нагрева кислорода - 1

4 — верхняя крышка коллектора выхлопной системы
5 — элемент жесткости коллектора выхлопной системы
6 — муфта датчика нагрева кислорода – 2


21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара Вращающий момент затяжки.

21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара Не использовать повторно.

Во избежание ожога, не обслуживайте выхлопную систему, если она все еще горячая. Обслуживание должно проводиться после того, как система охладится.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите отрицательный кабель от аккумулятора.
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Отключите муфту датчика нагрева кислорода-1 (1) и отсоедините ее от ее гнезда.
  1. Снимите верхнюю крышку (2) коллектора выхлопной системы.
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Снимите элемент жесткости коллектора выхлопной системы (1), если таковой имеется.
  1. Снимите болты и гайки трубы №1 выхлопной системы и болт кронштейна выхлопной трубы (если таковой имеется).
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара 1 — выхлопная труба №1
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Снимите коллектор выхлопной системы (1) и его прокладку (2) с головки цилиндра.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Поставьте новую прокладку (1) на головку цилиндра.
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Установите коллектор выхлопной системы.
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Установите кольцевой уплотнитель и выхлопную трубу №1 (1) к коллектору выхлопной системы. Прежде чем устанавливать кольцевой уплотнитель, проверьте его на предмет повреждения или износа, и при необходимости замените. Используйте новые контргайки, если они изношены. Прикрутите крепеж трубы с указанным вращающим моментом. Вращающий момент затяжки: болт или гайка выхлопной трубы №1 (а) — 50 Н•м (5.0 кг-м, 36.5 фунтов на фут).
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Установите элемент жесткости коллектора выхлопной системы (1), если таковой имеется. Прикрутите болт и гайку элемента жесткости коллектора выхлопной системы к указанному вращающему моменту.
  1. Установите верхнюю крышку (2) на коллектор выхлопной системы.
21.2.6 Коллектор выхлопной системы Сузуки Гранд Витара
  1. Подсоедините муфту (1) датчика нагрева кислорода - 1 и надежно вставьте муфту в кронштейн.
  1. Подключите отрицательный кабель к аккумулятору.
  2. Проверьте, нет ли утечки выхлопного газа из выхлопной системы.
