Сузуки Гранд Витара. Передние тормоза

Все крепления тормоза являются важными элементами крепления и могут повлиять на работу жизненно важных частей и систем, и/или намного увеличить стоимость ремонта. Их следует заменять на имеющие тот же номер детали или эквивалентные, если такая замена необходима. Не используйте для замены детали худшего качества или заменители. Следует соблюдать указанные значения крутящего момента затяжки при сборке, чтобы обеспечить продолжительный срок службы всех деталей. Не следует использовать сварку, поскольку это может привести к обширным повреждениям и ослаблению металла.

• Смазывайте части, как указано. Не используйте производственный сжатый воздух для смазки частей тормозной системы, поскольку это может повредить резиновые части. Если вы снимаете любые компоненты или отсоединяете магистрали, стравите воздух из тормозной системы. Замените колодки только комплектами. Значения крутящего момента затяжки указаны для сухих, несмазанных креплений.
• Для определения типа суппорта тормоза, см. название производителя или надпись на суппорте тормоза.

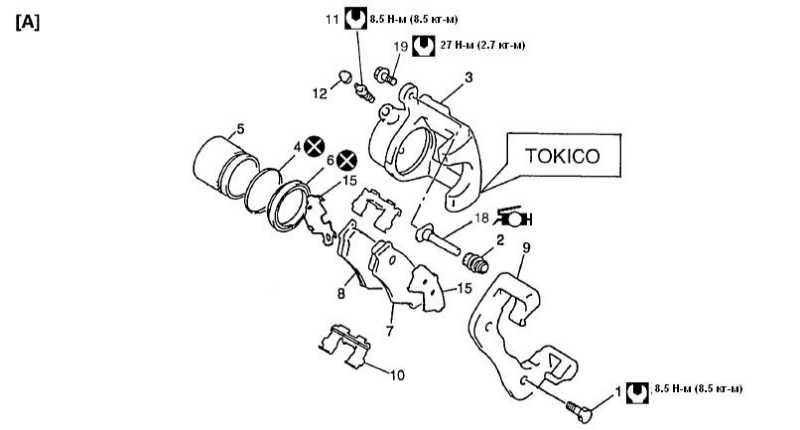

1 — болт держателя тормоза
2 — колодка
3 — суппорт тормозного диска (цилиндра тормозного диска)
4 — уплотнение поршня
5 — поршень тормозного диска
6 — колодка цилиндра
7 — внутренняя колодка тормозного диска
8 — внешняя колодка тормозного диска
9 — держатель суппорта тормоза
10 — пружина колодки

11 — пробка задвижки предохранительного клапана
12 — крышка пробки предохранительного клапана
13 — болт штифта салазок суппорта (M12)
14 — звукоизолирующая прокладка
15 — внутренняя прокладка
16 — болт штифта суппорта (M10)
17 — гильза салазок суппорта
18 — штифт суппорта
19 — болт штифта суппорта

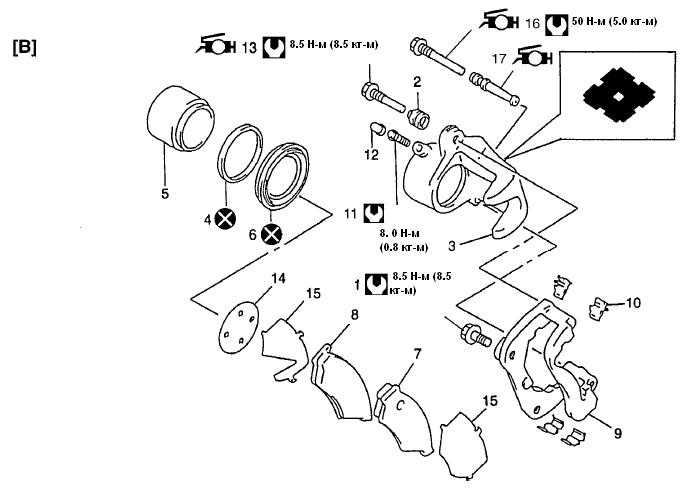

1 — болт держателя тормоза
2 — колодка
3 — суппорт тормозного диска (цилиндра тормозного диска)
4 — уплотнение поршня
5 — поршень тормозного диска
6 — колодка цилиндра
7 — внутренняя колодка тормозного диска
8 — внешняя колодка тормозного диска
9 — держатель суппорта тормоза
10 — пружина колодки

11 — пробка задвижки предохранительного клапана
12 — крышка пробки предохранительного клапана
13 — болт штифта салазок суппорта (M12)
14 — звукоизолирующая прокладка
15 — внутренняя прокладка
16 — болт штифта суппорта (M10)
17 — гильза салазок суппорта
18 — штифт суппорта
19 — болт штифта суппорта
