Сузуки Гранд Витара. Рычаг подвески/втулки



Сузуки Гранд Витара. Рычаг подвески/втулки

Рычаг подвески/втулки

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите цилиндрическую пружину. См. в данной Главе Раздел Цилиндрическая пружина.
  2. Снимите болты и гайки рычага подвески. Затем снимите рычаг подвески.

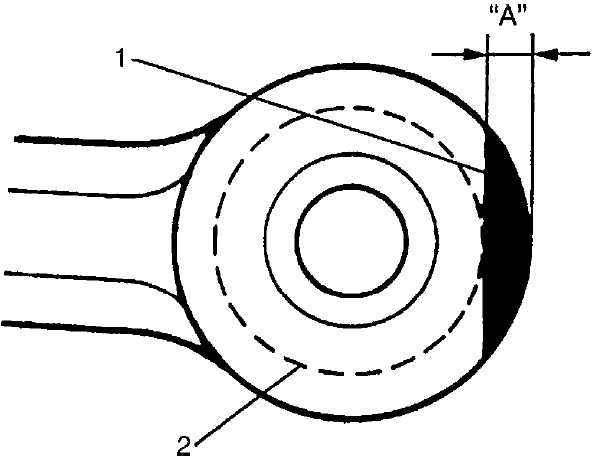

  3. Осторожно, чтобы не повредить торцевую поверхность рычага подвески, срежьте фланцевую часть втулки рычага подвески (резина и сталь). Размер “A”: примерно 6 мм (0.236 дюйма).
10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара 1 — срезаемый фланец
2 — внешний диаметр втулки
10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара

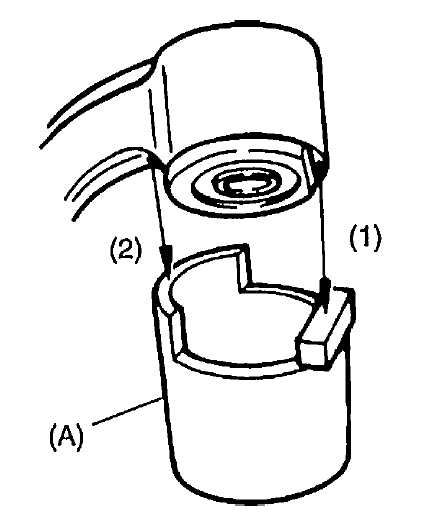

  1. Положите рычаг подвески и специальный инструмент на гидравлический пресс. Совместите отрезаемый фланец рычага подвески с приваренной частью (1) специального инструмента, а сторону соединения с рычагом подвески со ступенчатой частью (2) специального инструмента. Специальный инструмент (A) — 09951-46020.

С особой осторожностью вытаскивайте втулку рычага подвески, чтобы прижать ее вертикально. Иначе можно получить травму.


10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара
  1. Снимите переднюю втулку, вытащив ее при помощи гидравлического пресса (1) и специального инструмента.
    • Специальный инструмент:
      • (A): 09951-46020.
      • (B): 09924-74510
      • (C): 09951-16060
10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара
  1. Снимите заднюю втулку, вытащив ее при помощи гидравлического пресса (1) и специального инструмента.
    • Специальный инструмент:
      • (A): 09951-46020
      • (D): 09913-80112
      • (E): 09925-58210

Установка

Передняя втулка

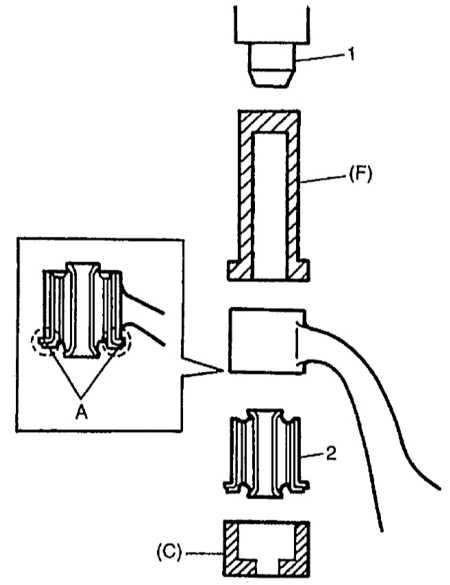

При помощи специального инструмента, вдавите переднюю втулку (2), пока ее фланец не коснется края корпуса рычага подвески.

Вдавливание втулки можно облегчить, если обработать внутреннюю поверхность корпуса рычага подвески мыльной водой или маслом с присадками.


10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара 1 — гидравлический пресс
А — фланец втулки касается края корпуса

Задняя втулка

 ПОРЯДОК ВЫПОЛНЕНИЯ

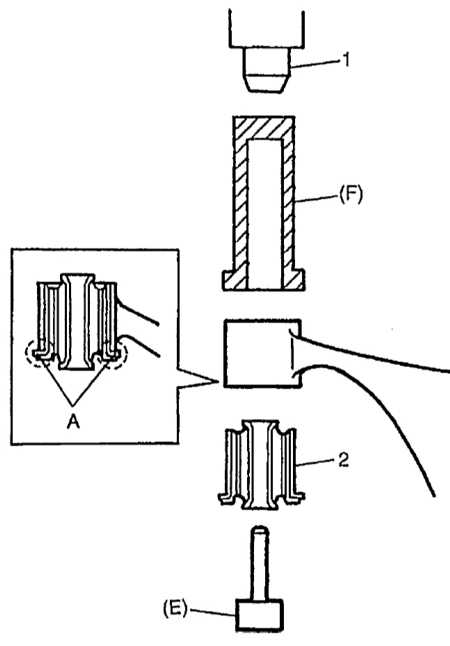

  1. При помощи специального инструмента, вдавите заднюю втулку (2), пока ее фланец не коснется края корпуса рычага подвески.
    • Специальный инструмент
      • (E): 09925-58210
      • (F): 09913-85210

Вдавливание втулки можно облегчить, если обработать внутреннюю поверхность корпуса рычага подвески мыльной водой или маслом с присадками.


10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара 1 — гидравлический пресс
2 — задняя втулка
А — фланец втулки касается края корпуса
  1. Установите рычаг подвески на шасси.
  2. Опустите автомобиль в положение без нагрузки и затяните гайку рычага подвески до указанного значения момента затяжки.
10.3.7 Рычаг подвески/втулки Сузуки Гранд Витара

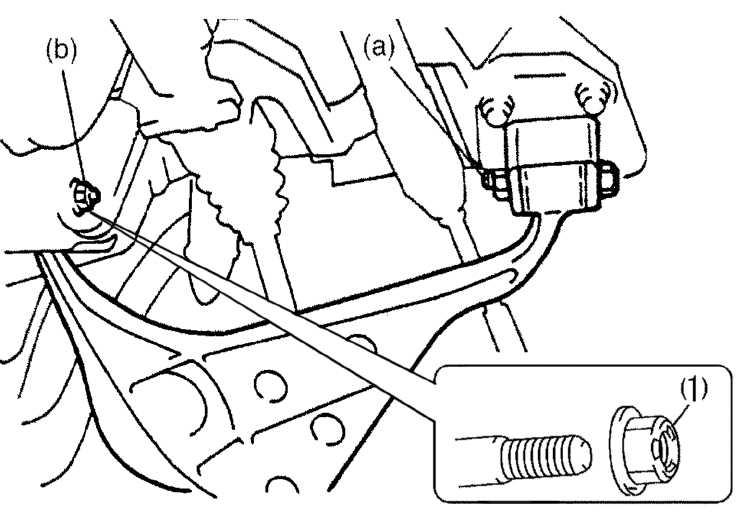

В модели с двигателем H27 не используйте повторно заднюю гайку переднего рычага подвески (1).

    • Момент затяжки:
      • Передняя гайка рычага подвески (a): 85 Н•м (8.5 кг-м, 61.5 фунтов-фут)
      • Задняя гайка рычага подвески (b): 126 Н•м (12.6 кг-м, 91.0 фунт-фут)
  1. Далее установка аналогична установке цилиндрической пружины. См. в данной Главе Раздел Цилиндрическая пружина.
