Сузуки Гранд Витара. Проверка на короткое замыкание (замыкания на массу)

Проверка на короткое замыкание (замыкания на массу)

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините минусовую клемму от АКБ.
Отсоедините коннекторы на обоих концах проверяемой цепи.

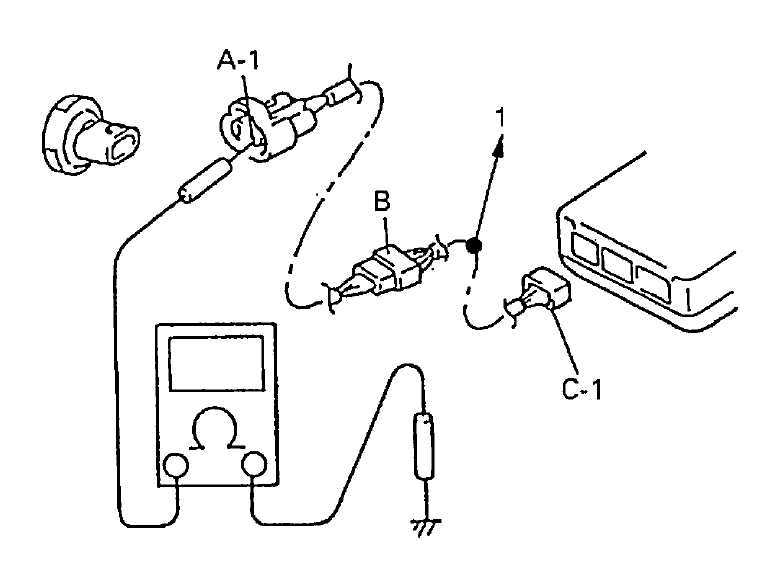

Измерьте сопротивление между клеммой на одном конце цепи (клемма А-1 на рисунке ниже) и массой. Если неразрывность была определена, то это значит что существует замыкание на массу между клеммами А-1 и С-1 цепи.

1 — к другим частям
2 — другие части

Если проверяемая цепь соединена с другими цепями, то отключите все коннекторы от этих цепей, иначе диагностика пойдет по ложному пути.

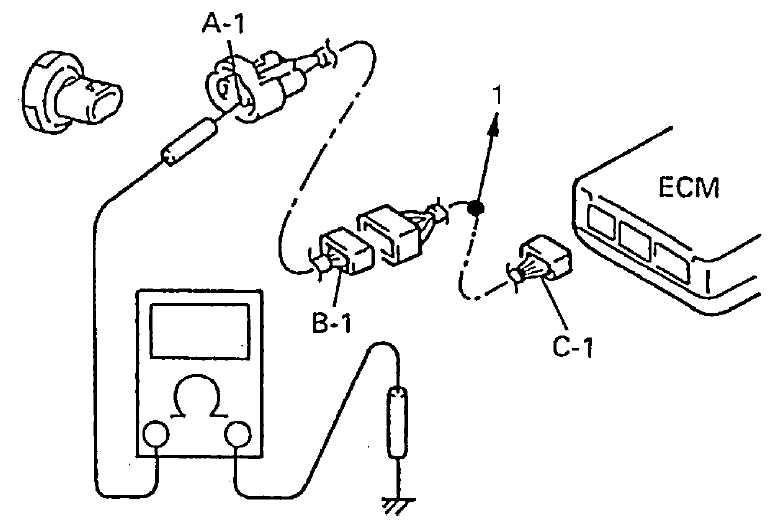

Отсоедините коннектор, включенный в цепь (коннектор В) и измерьте сопротивление между А-1 и массой. Если неразрывность была определена, то, это значит, что цепь замкнута на массу между клеммами А-1 и В-1.

1 — к другим частям
