Жгут проводов панели приборов
СИСТЕМА ЭЛЕКТРОПРОВОДКИ
58.Жгут проводов панели приборов

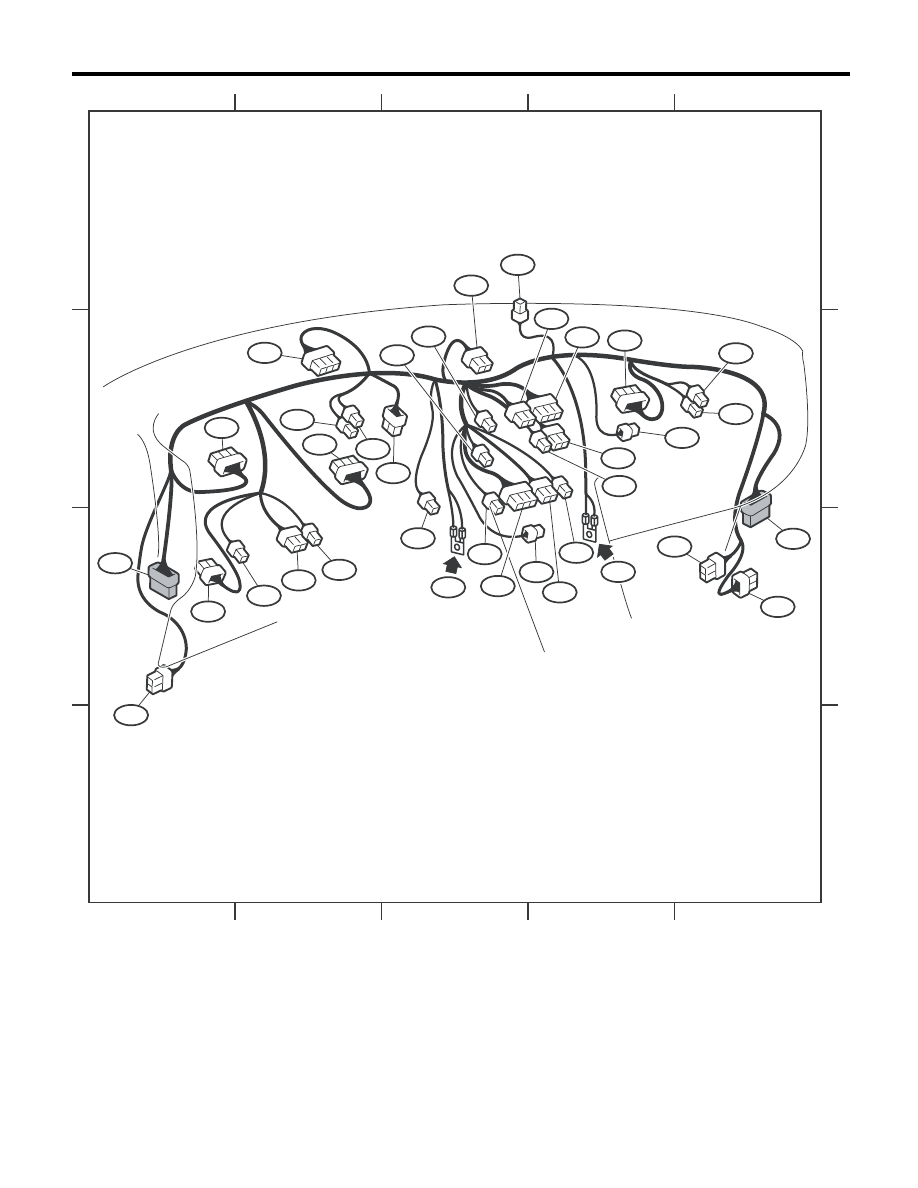

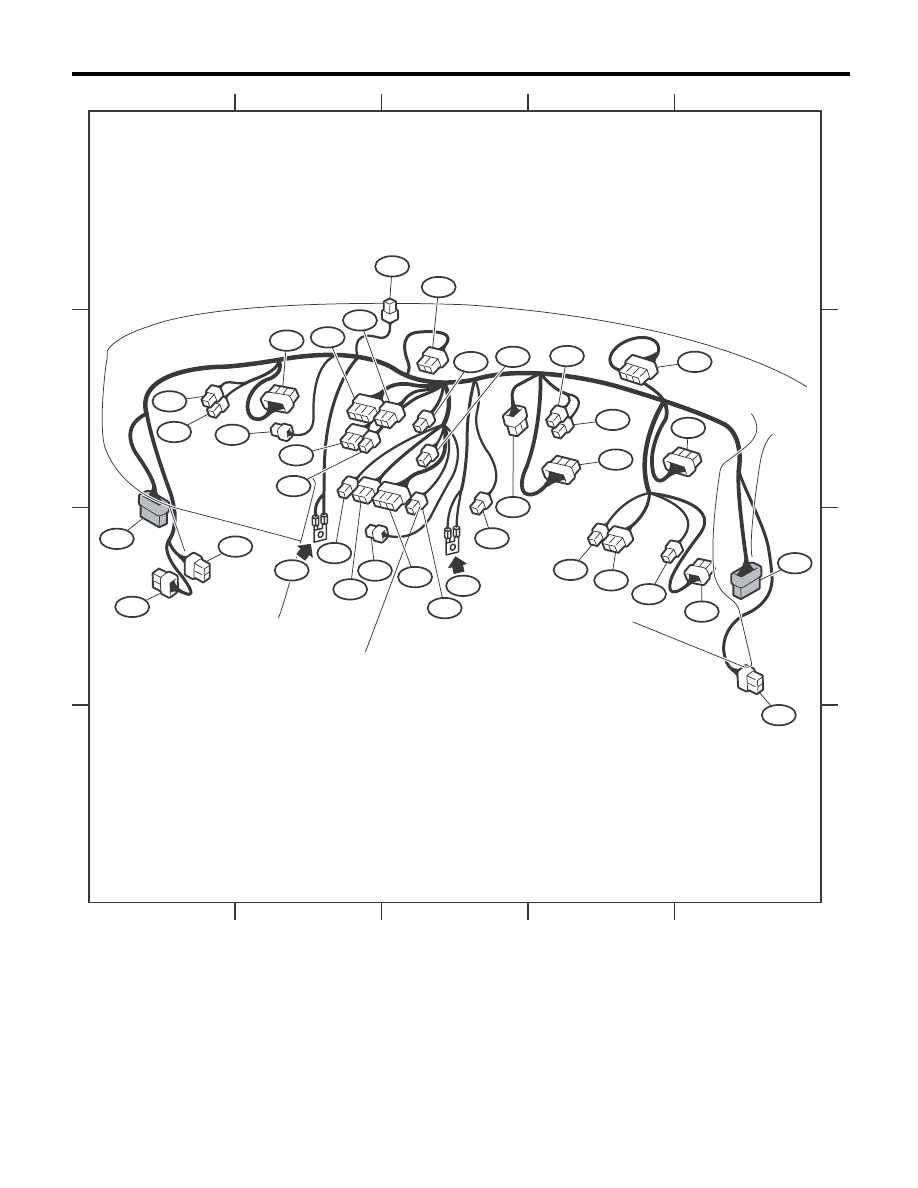

A: РАСПОЛОЖЕНИЕ
1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
Разъем
Подключен к
№
Контакт
Цвет
Положе-
ние
№
Описание
i1
28
B-4
B36
Жгут проводов переборки
i3
28
B-1
B38
i5
20
C-1
Блок предохранителей и реле (F/B)
i6
10
C-2
Переключатель дистанционного управления наружными
зеркалами
i10
40
B-2
Комбинация
приборов
i15
6
B-4
Переключатель скоростных режимов вентилятора (конди-
ционер с ручным управлением)
i16
12
B-4
Панель управления кондиционером (кондиционер с руч-
ным управлением)
i22
4
B-3
Выключатель аварийной сигнализации
i23
2
B-4
Фонарь подсветки отделения для перчаток
i24
4
C-3
AD1
Переднее гнездо электропитания дополнительного элект-
рического оборудования
i25
3
C-3
Передняя внутрисалонная антенна системы дистанцион-
ного доступа
i29
1
B-3
Масса кронштейна аудиосистемы
i39
8
C-1
Переключатель регулятора светового пучка фар (Система
регулировки уровня светового пучка фар с ручным управ-
лением)
i50
24
B-4
Блок системы навигации
i51
2
B-3
Датчик солнечной нагрузки
i53
16
C-5
R98
Задний правый жгут проводов
i54
10
C-5
R99
Задний правый жгут проводов
i55
2
B-3
Датчик температуры воздуха в салоне
i59
10
B-3
Часы
i76
28
C-1
D83
Кабель левой передней двери
i77
10
Зеленый
B-3
Соединительный
разъем
CAN
i79
6
C-2
Блок управления системы освещения
i84
35
Серый
B-2
Центральный
блок
управления
i85
20
B-4
Аудиосистема
i86
8
B-4
Аудиосистема (с разъемом для подключения дополнитель-
ных аудиоустройств)
i87
14
B-3
Аудиосистема (модели с системой навигации)
i88
40
B-3
Панель управления кондиционером (автоматический кон-
диционер)
i97
8
Черный
B-2
Соединительный разъем массы
i98
8
Черный
B-2
i99
8
Черный
B-5
i100
8
Черный
B-5
i101
25
C-5
D84
Кабель правой передней двери
i102
16
C-1
R167
Задний левый жгут проводов
Белого или естественного цвета
