KPS(diag)-48

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Проверьте предохранитель (FB-18).

Предохранитель пере-
горел?

Замените предохра-
нитель (FB-18). Если
замененный предох-
ранитель также легко
сгорает, то устраните
короткое замыкание
в жгуте проводов
между предохраните-
лем и центральным
блоком управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B420) блока управления
электропитанием.
2) Измерьте напряжение между разъемом блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 10 В
или более?

Переходите к шагу 3. Устраните раз-

рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к шагу 4. Устраните раз-

рыв в жгуте про-
водов или заме-
ните его.

4

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 2 (СИСТЕМА ЗА-
ПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ).
Снимите реле зажигания 2 (система запуска/оста-
новки двигателя при помощи кнопки) и выполните
его проверку. <См. SL-89, ПРОВЕРКА, Реле зажига-
ния 2 (Система запуска/остановки двигателя при по-
мощи кнопки).>

Реле исправно?

Переходите к шагу 5. Замените реле.

<См. SL-89, СНЯ-
ТИЕ, Реле зажи-
гания 2 (Система
запуска/останов-
ки двигателя при
помощи кноп-
ки).>

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и реле зажига-
ния 2 (система запуска/остановки двигателя при по-
мощи кнопки).

Разъемы и клеммы

(B420) № 35 — (B425) № 38:

Проводимость есть?

Переходите к шагу 6. Устраните раз-

рыв в жгуте про-
водов или заме-
ните его.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова.

Разъемы и клеммы

(B425) № 38 — Масса кузова:

Проводимость есть?

Переходите к шагу 7. Устраните раз-

рыв в жгуте про-
водов или заме-
ните его.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте напряжение между разъемом блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 35 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к шагу 8. Устраните корот-

кое замыкание в
жгуте проводов
или замените его
на новый.

8

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТА-
НИЕМ.
1) Подсоедините разъем блока управления электро-
питанием.
2) При помощи тестера измерьте напряжение между
разъемом блока управления электропитанием и мас-
сой кузова, когда выключатель зажигания переве-
ден в положение OFF и ON.

Разъемы и клеммы

(B420) № 35 (+) — Масса кузова (–):

Изменилось ли напря-
жение с величины ме-
нее 1 В и до величины
+B –2 В или более?

Система исправна.

Замените блок уп-
равления элект-
ропитанием. <См.
SL-81, СНЯТИЕ,
Блок управления
электропитани-
ем.>

KPS(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

H: КДН B2106 НЕИСПРАВНОСТЬ ВНЕШНЕЙ ЦЕПИ РЕЛЕ ЗАЖИГАНИЯ 1

Процедура диагностики с использованием кодов диагностики
неисправностей (КДН).

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Выявлена неисправность в выходной цепи между блоком управления электропитанием и реле за-
жигания 1 (система запуска/остановки двигателя при помощи кнопки).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Система реле зажигания 1 (система запуска/остановки двигателя при помощи кнопки) не работает.

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

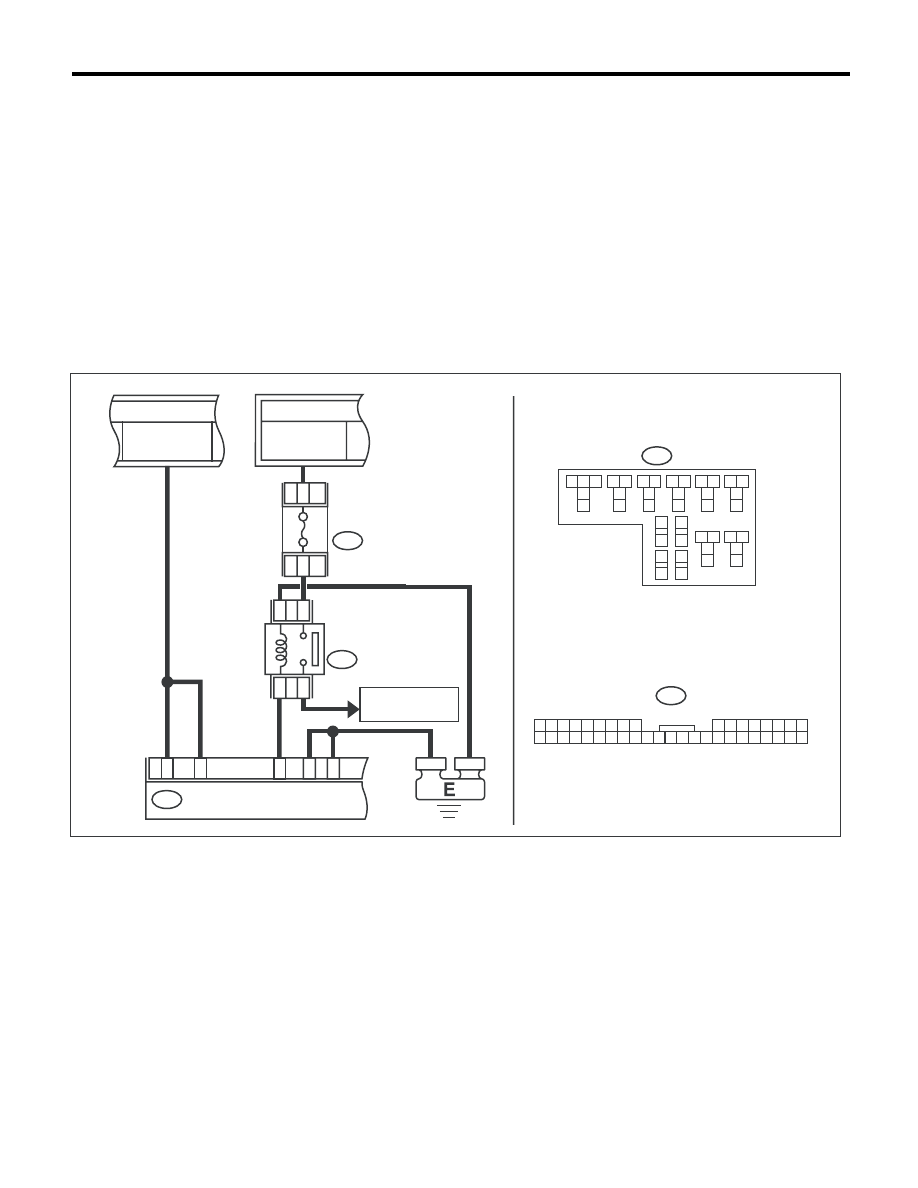

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00644

B420

6

40

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

20A

26

B425

B425

35

34

37

36

34

B420

3 4

1 2

8 9

31 32

0

3

9

2

2

2

1

2

0

2

9

1

8

1

23 24 25 26 27 28

5 6 7

12 13

10 11

17

33 34 35 36 37 38 39 40

14 15 16

27

12

33

FB-18

ПРЕДОХРАНИТЕЛЬ

F/B № 7

(B)

MB-35

SBF-6

(B)

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

БЛОК РЕЛЕ

KPS(diag)-50

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Проверьте предохранитель (FB-18).

Предохранитель пе-
регорел?

Замените предохрани-
тель (FB-18). Если заме-
ненный предохранитель
также легко сгорает, то
устраните короткое за-
мыкание в жгуте прово-
дов между предохрани-
телем и центральным
блоком управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B420) блока управления
электропитанием.
2) Измерьте напряжение между разъемом блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли ве-
личина напряжения
10 В или более?

Переходите к шагу 3.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость
есть?

Переходите к шагу 4.

Устраните раз-
рыв в жгуте про-
водов или заме-
ните его.

4

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМА ЗА-
ПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ).
Снимите реле зажигания 1 (система запуска/оста-
новки двигателя при помощи кнопки) и выполните
его проверку. <См. SL-88, ПРОВЕРКА, Реле зажига-
ния 1 (Система запуска/остановки двигателя при по-
мощи кнопки).>

Реле исправно?

Переходите к шагу 5.

Замените реле.
<См. SL-88, СНЯ-
ТИЕ, Реле зажи-
гания 1 (Система
запуска/останов-
ки двигателя при
помощи кноп-
ки).>

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и реле зажига-
ния 1 (система запуска/остановки двигателя при по-
мощи кнопки).

Разъемы и клеммы

(B420) № 34 — (B425) № 34:

Проводимость
есть?

Переходите к шагу 6.

Устраните раз-
рыв в жгуте про-
водов или заме-
ните его.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова.

Разъемы и клеммы

(B425) № 34 — Масса кузова:

Проводимость
есть?

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте напряжение между разъемом блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 34 (+) — Масса кузова (–):

Составляет ли ве-
личина напряжения
менее 1 В?

Переходите к шагу 8.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

8

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТА-
НИЕМ.
1) Подсоедините разъем блока управления электро-
питанием.
2) При помощи тестера измерьте напряжение между
разъемом блока управления электропитанием и мас-
сой кузова, когда выключатель зажигания переве-
ден в положение OFF и ON.

Разъемы и клеммы

(B420) № 34 (+) — Масса кузова (–):

Изменилось ли на-
пряжение с величи-
ны менее 1 В и до
величины +B –2 В
или более?

Система исправна.

Замените блок уп-
равления элект-
ропитанием. <См.
SL-81, СНЯТИЕ,
Блок управления
электропитани-
ем.>

KPS(diag)-51

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

I:

КДН B2107 РАЗРЫВ В ЦЕПИ ПРЕДОХРАНИТЕЛЯ СИСТЕМЫ
ЗАЖИГАНИЯ ИЛИ НЕИСПРАВНОСТЬ ЦЕПИ ЗАЖИГАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Перегорание предохранителя, разрыв или короткое замыкание в жгуте проводов между предохра-
нителем и блоком управления электропитанием, либо короткое замыкание внутри цепи системы за-
жигания блока управления электропитанием, либо между блоком управления электропитанием и
реле.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Когда выключатель зажигания переводится в положение ON, работают не все функции.
• Не работает реле зажигания 1 (система запуска/остановки двигателя при помощи кнопки), либо
реле зажигания 2 (система запуска/остановки двигателя при помощи кнопки), реле вспомогатель-
ного оборудования (система запуска/остановки двигателя при помощи кнопки).

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

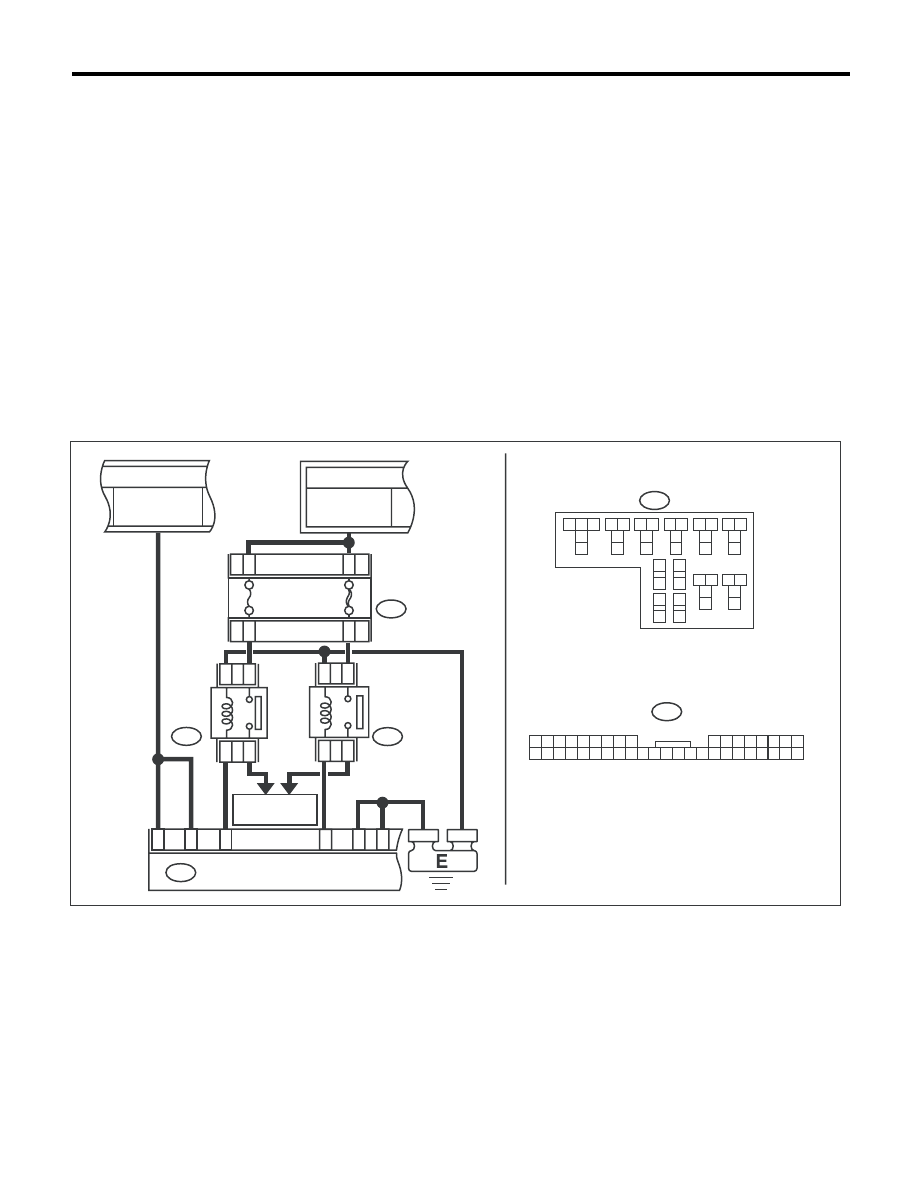

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00645

B420

6

40

35

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

27

29

20A

15

A

2

8

26

B425

B425

39

3

8

41

40

B425

35

34

37

36

34

B420

3 4

1 2

8 9

31 32

0

3

9

2

2

2

1

2

0

2

9

1

8

1

23 24 25 26 27 28

5 6 7

12 13

10 11

17

33 34 35 36 37 38 39 40

14 15 16

12

33

FB-18

ПРЕДОХРАНИТЕЛЬ

F/B № 7

(B)

MB-35

SBF-6

(B)

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ ЗАЖИГ

АНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТ

АНОВКИ ДВИГ

А

Т

ЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

РЕЛЕ ЗАЖИГАНИЯ 2
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

БЛОК РЕЛЕ
