LAN(diag)-86
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
СИСТЕМА LAN (ДИАГНОСТИКА)
2
ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.
Соответствует ли
КДН U1302 теку-
щей неисправнос-
ти?
Переходите к шагу
3.
Переходите к
шагу 8.
3
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.
2) При помощи тестера измерьте сопротивление между
клеммами жгута проводов.

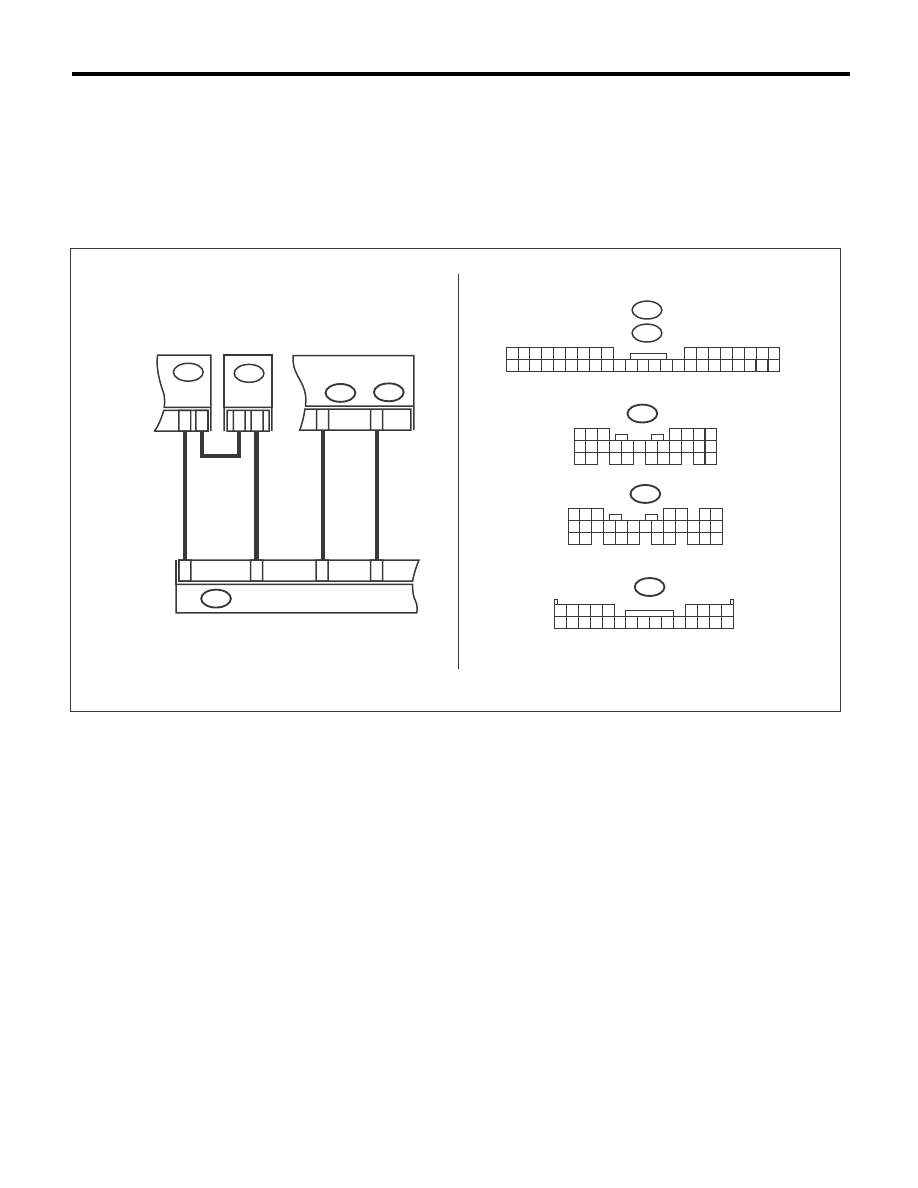

Разъемы и клеммы
(i84) № 1 — (i10) № 27 (комбинация приборов):
(i84) № 9 — (i10) № 26 (комбинация приборов):
(i84) № 1 — (i88) № 20 (автоматический кондиционер):
(i84) № 9 — (i88) № 19 (автоматический кондиционер):
(i84) № 1 — (i85) № 12 (аудиосистема):
(i84) № 9 — (i85) № 11 (аудиосистема):
(i84) № 1 — (i50) № 18 (система навигации):
(i84) № 9 — (i50) № 6 (система навигации):
(i84) № 1 — (B419) № 5 (выход CM):
(i84) №. 9 — (B419) № 4 (выход CM):
Составляет ли ве-
личина сопротивле-
ния менее 10 Ом?
Переходите к шагу
4.
Устраните неис-
правность или
замените жгут
проводов.
4
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Подсоедините отсоединенные разъемы.
3) При помощи тестера измерьте сопротивление между
разъемом жгута проводов и массой кузова.
Разъемы и клеммы
(B40) № 1 — Масса кузова:
(B40) № 9 — Масса кузова:
Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?
Переходите к шагу
5.
Переходите к
шагу 7.
5
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение ON.
2) При помощи тестера измерьте напряжение между
разъемом жгута проводов и массой кузова.
Разъемы и клеммы
(i84) № 1 (+) — Масса кузова (–):
(i84) № 9 (+) — Масса кузова (–):
Напряжение ме-
нее 6 В?
Замените цент-
ральный блок уп-
равления. <См. SL-
68, Центральный
блок управления.>
Переходите к
шагу 6.
6
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Подсоедините тестер и отсоедините разъем блока управ-
ления.
Понизилось ли на-
пряжение одного из
блоков управления
до 6 В или меньшей
величины?
Замените тот блок
управления, в ко-
тором изменилось
напряжение.
Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.
7
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Подсоедините тестер и отсоедините разъем блока управ-
ления.
Изменилось ли со-
противление како-
го-либо блока уп-
равления?
Замените тот блок
управления, в ко-
тором изменилось
сопротивление.
Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.
8
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Встряхните жгут проводов цепи связи низкоскоростной
шины CAN.
2) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.
Соответствует ли
КДН U1302 теку-
щей неисправнос-
ти?
Устраните разрыв
или короткое замы-
кание в жгуте про-
водов или замени-
те жгут проводов.
Переходите к
шагу 9.
9
ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (i84, i10, i88, i85 или i50,
B419), которые подсоединены к линии связи низкоскорос-
тной шины CAN.
Выявлена ли нена-
дежность контак-
та в клемме разъ-
ема?
Отремонтируйте
клемму разъема
или замените жгут
проводов.
Временная поте-
ря контакта.
Шаг
Проверка
Да
Нет
