Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте
все КДН.

Отображаются ли КДН
U1201 или U1202?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
U1213 текущей неисправнос-
ти?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем блока управления систе-
мы VDC/ABS.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
U1213 текущей неисправнос-
ти?

Замените блок
управления сис-
темы VDC/ABS.
<См. VDC-7, Блок
управления сис-
темы VDC и гид-
равлический
блок управления
(VDCCM&H/U).>

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Встряхните жгут проводов цепи связи шины
CAN.
3) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Соответствует ли КДН
U1213 текущей неисправнос-
ти?

Устраните неис-
правность или за-
мените жгут про-
водов.

Переходите к ша-
гу 5.

5

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем, который подсоединен к
цепи высокоскоростной шины CAN.

Выявлена ли ненадежность
контакта в клемме разъема?

Отремонтируйте
клемму разъема
или замените
жгут проводов.

Возможно, име-
ла место времен-
ная потеря кон-
такта.

LAN(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

N: КДН U1221 НЕПОЛУЧЕНИЕ ДАННЫХ С ECM

ПО ВЫСОКОСКОРОСТНОЙ ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Повреждение ECM. (Если в главном жгуте проводов имеет место ошибка связи, одновременно по-
дается сигнал КДН P0600 для линии связи CAN.)
ПРИЗНАК НЕИСПРАВНОСТИ:
Горит контрольная лампа обнаружения неисправностей.

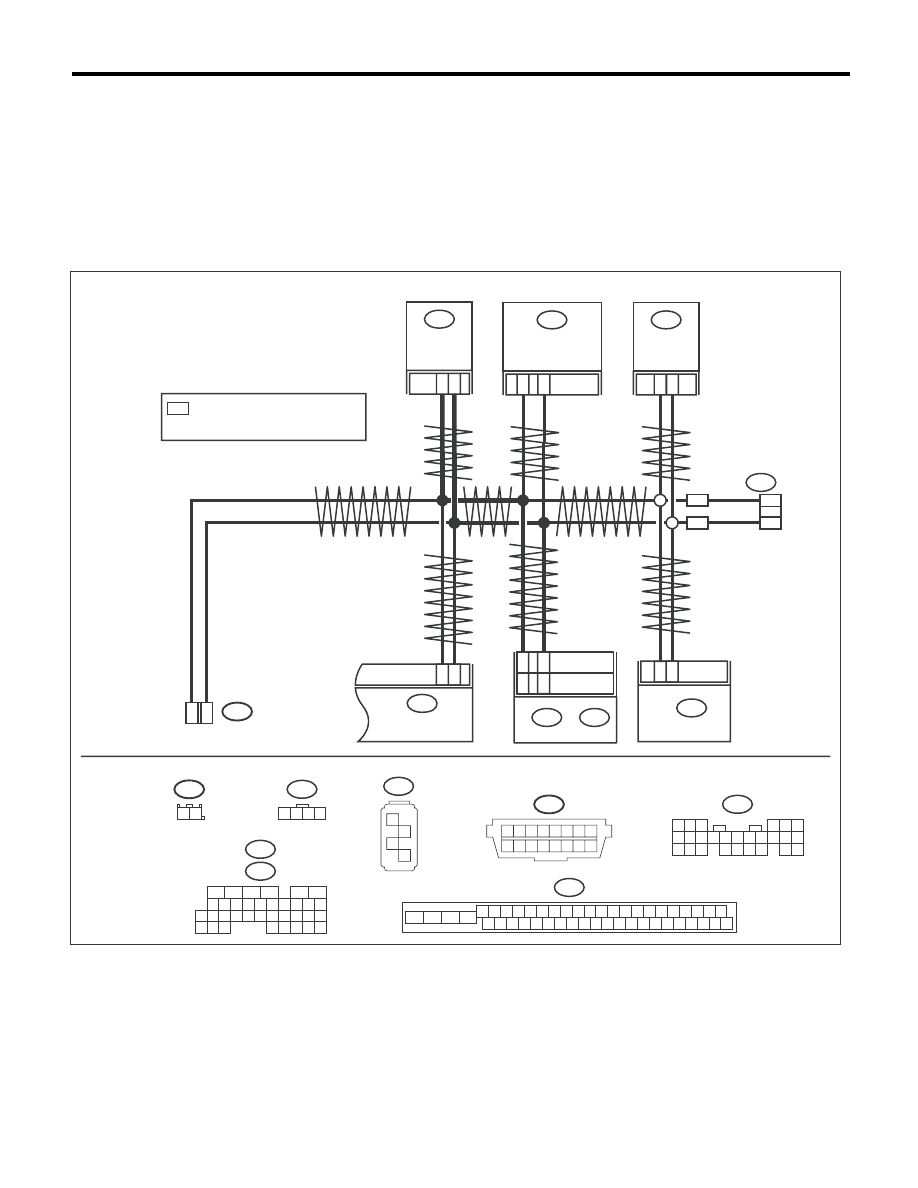

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с системой VDC

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

C: B136

B: B55

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

TCM

B55

B:

B1

7

B1

8

B3

B9

B280

B:

35

10

B310

2

1

B231

2

3

B230

ОПЦИОНАЛЬНЫЙ
РАЗЪЕМ
ЛИНИИ CAN

B446

B230

1

2

3

4

B231

1 2 3 4

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B310

B40

14

6

B40

B446

1 2

OA

OA

OA

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

1

2

LAN00322

ECM

B135

B:

B136

C:

B2

B1

C35

C27

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

ДАТЧИК УГЛОВОЙ

СКОРОСТИ РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

ДАТЧИК УГЛА

ПОВОРОТА
РУЛЕВОГО

КОЛЕСА

ЦЕНТРАЛЬНЫЙ

 БЛОК УПРАВЛЕНИЯ

МОДЕЛЬ С
ТУРБОНАДДУВОМ

МОДЕЛЬ БЕЗ
ТУРБОНАДДУВА

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ

: МОДЕЛИ AT БЕЗ СИСТЕМЫ
  ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

LAN(diag)-72

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

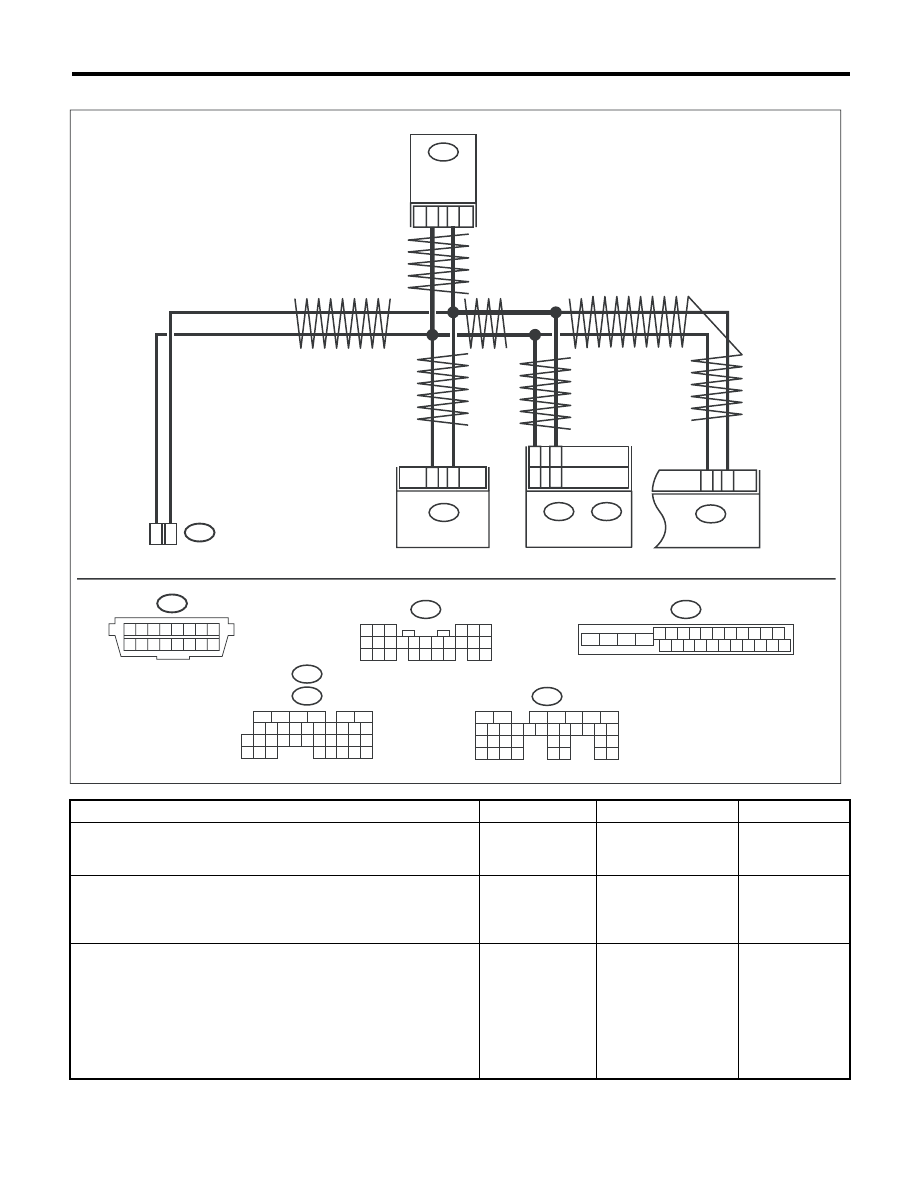

• Модель ABS

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте все КДН.

Отображаются
ли КДН U1201
или U1202?

Проведите диагнос-
тику в соответствии
с КДН.

Переходите к
шагу 2.

2

ПРОВЕРКА КДН.
Считайте КДН центрального блока управления при помощи
Subaru Select Monitor.

Соответствует
ли КДН U1221 те-
кущей неисправ-
ности?

Переходите к шагу 3. Переходите к

шагу 8.

3

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (B280, B310 или B301, B55,
B135 или B136, B230, B231), которые подсоединены к ли-
нии связи высокоскоростной шины CAN.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует
ли КДН U1221 те-
кущей неисправ-
ности?

Переходите к шагу 4. Переходите к

шагу 8.

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

C: B136

B: B55

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

TCM

B55

B:

B1

7

B1

8

B3

B9

B280

B:

ECM

B135

B:

B136

C:

B2

B1

C35

C27

26

11

B301

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B40

14

6

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

LAN00323

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

МОДЕЛЬ
С ТУРБОНАДДУВОМ

МОДЕЛЬ
БЕЗ ТУРБОНАДДУВА

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

LAN(diag)-73

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы (B280, B310 или B301, B55,
B135 или B136, B230, B231), которые подсоединены к ли-
нии связи высокоскоростной шины CAN.
3) При помощи тестера измерьте сопротивление между
клеммами жгута проводов.

Разъемы и клеммы

Модель с системой VDC:

(B40) № 6 — (B135) № 1 (модель без турбонаддува):
(B40) № 6 — (B136) № 27 (модель с турбонаддувом):
(B40) № 6 — (B310) № 35:
(B40) № 6 — (B230) № 2:
(B40) № 6 — (B231) № 2:
(B40) № 6 — (B55) № 18:
(B40) № 6 — (B280) № 3:

Модель ABS

(B40) № 6 — (B135) № 1 (модель без турбонаддува):
(B40) № 6 — (B136) № 27 (модель с турбонаддувом):
(B40) № 6 — (B301) № 26:
(B40) № 6 — (B55) № 18:
(B40) № 6 — (B280) № 3:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к шагу 5. Устраните раз-

рыв цепи в жгу-
те проводов или
замените жгут
проводов.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
При помощи тестера измерьте сопротивление между клем-
мами жгута проводов.

Разъемы и клеммы

Модель с системой VDC:

(B40) № 14 — (B135) № 2 (модель без турбонаддува):
(B40) № 14 — (B136) № 35 (модель с турбонаддувом):
(B40) № 14 — (B310) № 10:
(B40) № 14 — (B230) № 3:
(B40) № 14 — (B231) № 1:
(B40) № 14 — (B55) № 17:
(B40) № 14 — (B280) № 9:

Модель ABS

(B40) № 14 — (B135) № 2 (модель без турбонаддува):
(B40) № 14 — (B136) № 35 (модель с турбонаддувом):
(B40) № 14 — (B301) № 11:
(B40) № 14 — (B55) № 17:
(B40) № 14 — (B280) № 9:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к шагу 6. Устраните раз-

рыв цепи в жгу-
те проводов или
замените жгут
проводов.

6

ПРОВЕРКА КДН.
1) Переведите выключатель зажигания в положение OFF.
2) Подсоедините отсоединенные разъемы.
3) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует
ли КДН U1221 те-
кущей неисправ-
ности?

Переходите к шагу 7. Переходите к

шагу 8.

7

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте все КДН.

Отображаются
ли КДН P1718
или P0044,
P0045, P0140?

Замените блок уп-
равления двигате-
лем (ECM). <См.
FU(H4DOTC)-44,
Блок управления
двигателем (ECM).>

Замените цент-
ральный блок
управления.
<См. SL-68, Цен-
тральный блок
управления.>

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Встряхните жгут проводов цепи связи шины CAN.
3) Считайте КДН центрального блока управления при по-
мощи Subaru Select Monitor.

Соответствует
ли КДН U1221 те-
кущей неисправ-
ности?

Устраните неисправ-
ность или замените
жгут проводов.

Переходите к
шагу 9.

9

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините все разъемы, которые подсоединены к це-
пи высокоскоростной шины CAN.

Выявлена ли не-
надежность кон-
такта в клемме
разъема?

Устраните ненадеж-
ный контакт в клем-
ме разъема или заме-
ните жгут проводов.

Временная по-
теря контакта.

Шаг

Проверка

Да

Нет
