EI-44

Центральная консоль

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

17.Центральная консоль

A: СНЯТИЕ

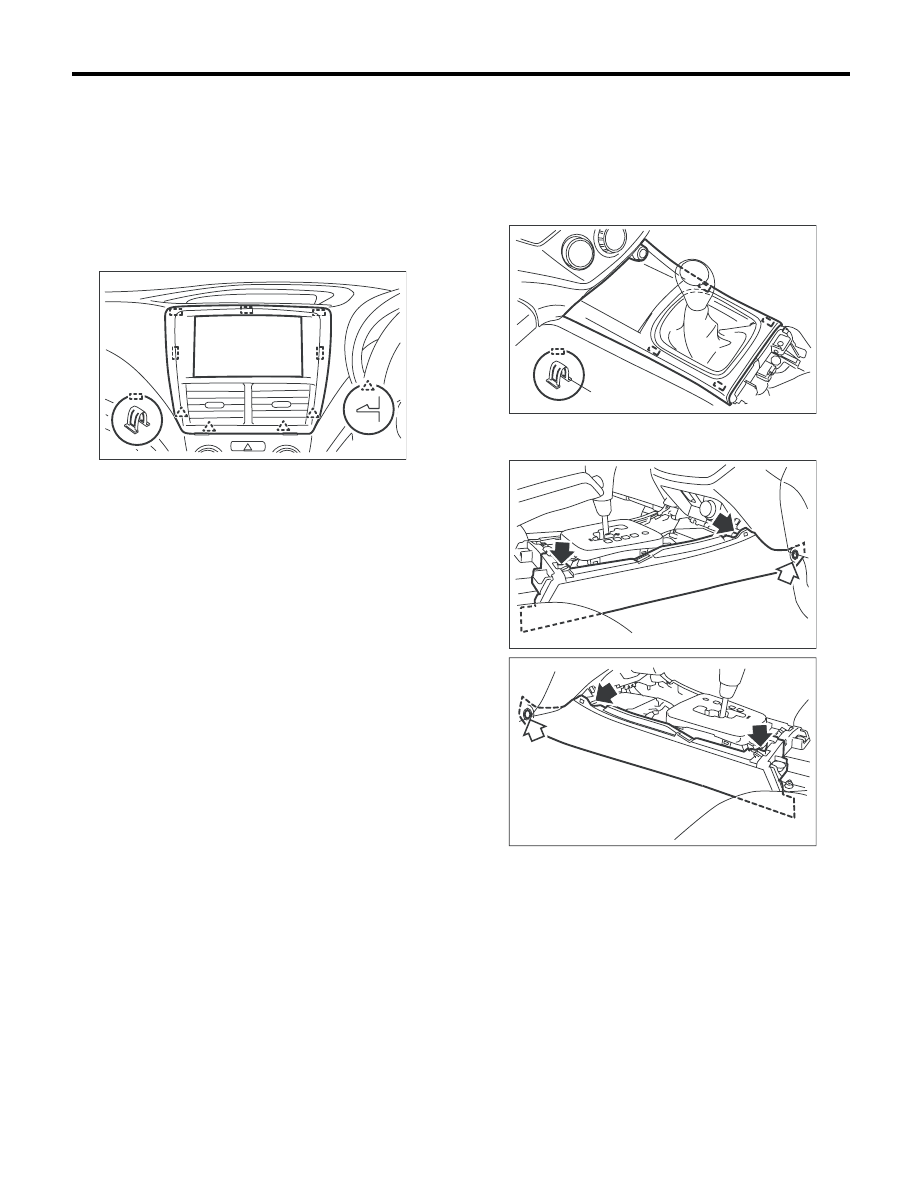

1. ЦЕНТРАЛЬНАЯ ПАНЕЛЬ

1) Вставьте пластмассовый съемник фиксато-
ров в прорезь в нижней части центральной па-
нели и приподнимите панель.
2) Отсоедините пластмассовый крюк и сними-
те центральную панель.

2. ПЕРЕДНЯЯ ПАНЕЛЬ КОНСОЛИ

1) Снимите ящик консоли. <См. EI-43, СНЯТИЕ,
Ящик консоли.>
2) Снимите рукоятку рычага переключения пе-
редач. (Модель МТ)
3) Отсоедините пластмассовый крюк (A) и сни-
мите переднюю панель консоли.

4) Снимите фиксаторы и винты, затем снимите
боковую накладку консоли.

ПРИМЕЧАНИЕ:
Производите снятие, отводя детали в направ-
лении к задней части автомобиля.

EI-01799

EI-01800

(A)

EI-01827

EI-01828

EI-45

Центральная консоль

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

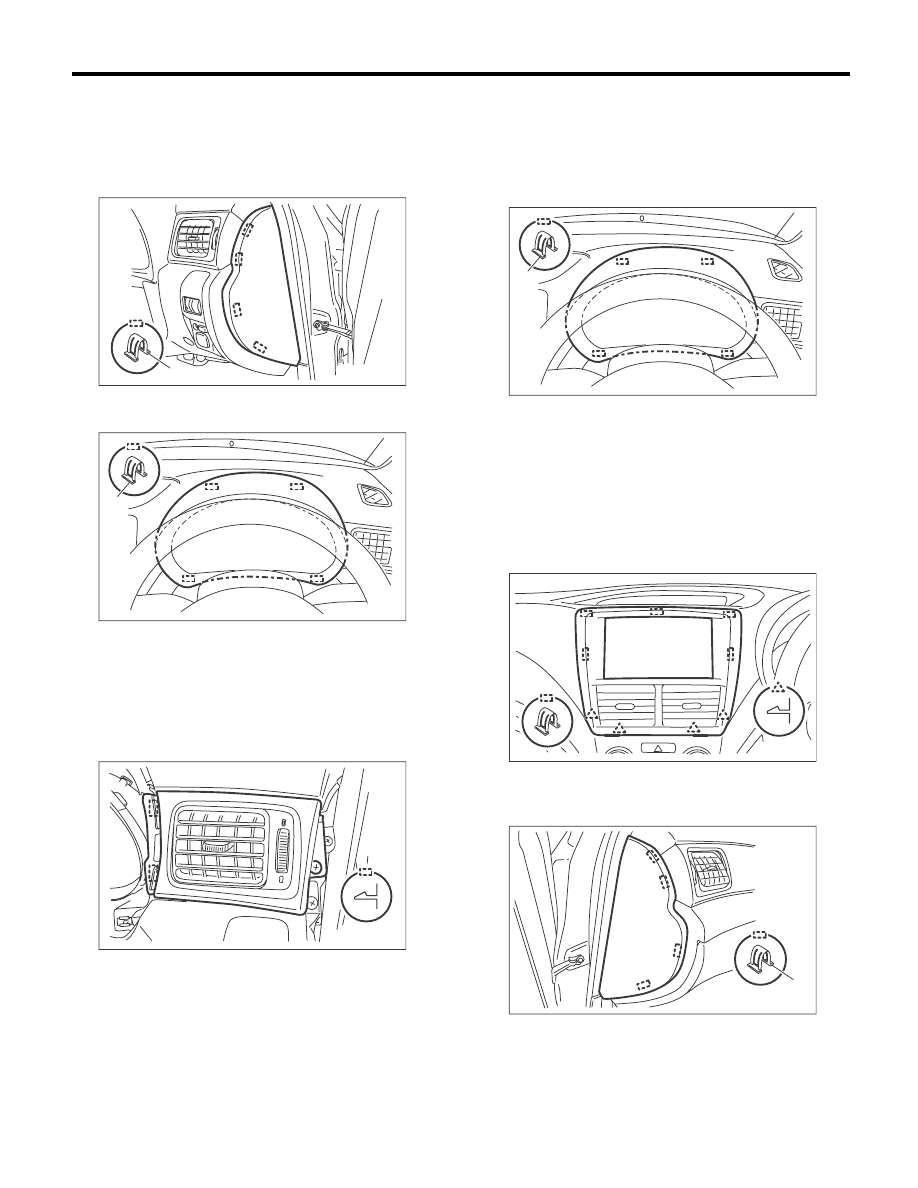

3. ДЕКОРАТИВНАЯ НАКЛАДКА ПАНЕЛИ

• Сторона водителя

1) Снимите пластмассовый крюк (A), затем сни-
мите правую боковую крышку панели прибо-
ров.

2) Отсоедините пластмассовый крюк (A) и сни-
мите козырек комбинации приборов.

ПРИМЕЧАНИЕ:
Потянув за пластмассовый крюк в нижней час-
ти козырька комбинации приборов, снимите
его.
3) Ослабьте винты и отсоедините зажимы, что-
бы снять декоративную накладку правой пане-
ли.

• Сторона переднего пассажира

1) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Отсоедините пластмассовый крюк (A) и сни-
мите козырек комбинации приборов.

ПРИМЕЧАНИЕ:
Потянув за пластмассовый крюк в нижней час-
ти козырька комбинации приборов, снимите
его.
3) Вставьте пластмассовый съемник фиксато-
ров в прорезь в нижней части центральной па-
нели и приподнимите панель.
4) Снимите зажимы и пластмассовые крюки,
затем снимите центральную панель.

5) Снимите пластмассовый крюк (A), затем
снимите левую боковую крышку панели прибо-
ров.

6) Снимите крышку отделения для перчаток.
(Модель с кондиционером с ручным управлени-
ем) <См. EI-42, СНЯТИЕ, Отделение для перча-
ток.>

EI-01801

(A)

EI-01802

(A)

EI-01803

EI-01802

(A)

EI-01799

EI-01804

(A)

EI-46

Центральная консоль

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

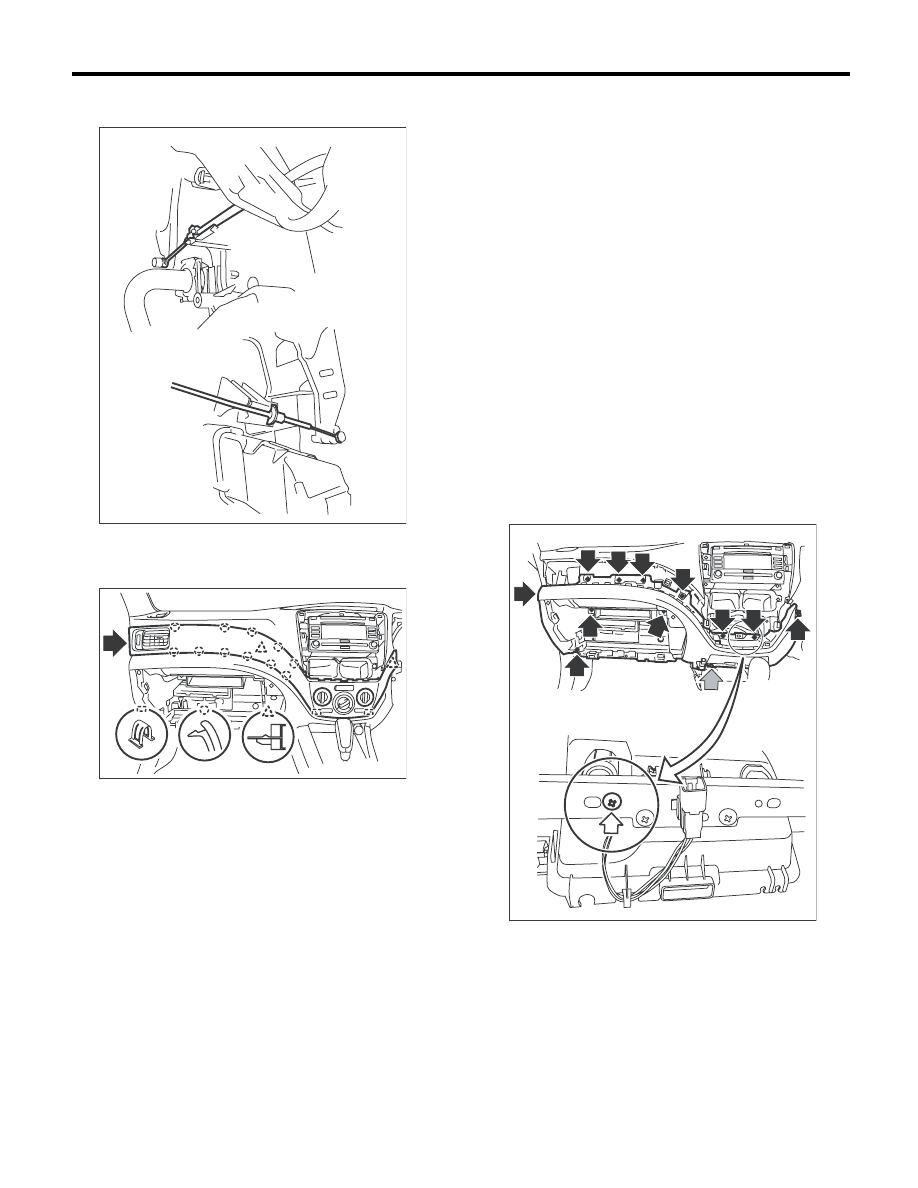

7) Отсоедините трос управления в моделях с
кондиционером с ручным управлением.

8) Ослабьте винты и снимите пластмассовые
крюки, чтобы снять декоративную накладку
левой панели.

9) Отсоедините разъемы.

4. НИЖНЯЯ ПАНЕЛЬ ПРИБОРОВ

1) Снимите ящик консоли. <См. EI-43, СНЯТИЕ,
Ящик консоли.>
2) Центральная панель <См. EI-44, ЦЕНТРАЛЬ-
НАЯ ПАНЕЛЬ, СНЯТИЕ, Центральна консоль.>
3) Передняя панель консоли <См. EI-44, ПЕРЕ-
ДНЯЯ ПАНЕЛЬ КОНСОЛИ, СНЯТИЕ, Цент-
ральная консоль.>
4) Снимите декоративную накладку левой па-
нели. <См. EI-45, ДЕКОРАТИВНАЯ НАКЛАДКА
ПАНЕЛИ, СНЯТИЕ, Центральная консоль.>
5) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
6) Снимите крышку отделения для перчаток.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
7) Отверните винты и гайки и снимите нижнюю
панель приборов.

ПРИМЕЧАНИЕ:
Винты, находящиеся в местах, отмеченных бе-
лыми стрелками, затягиваются с обратной сто-
роны.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-01736

EI-01849

EI-01850

EI-47

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

18.Узел панели приборов

A: СНЯТИЕ

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить жгут проводов системы подушек безо-
пасности во время работ по техобслужива-
нию панели управления. Повреждения мо-
гут привести к неисправности системы.
1) Отсоедините провод массы от аккумулятора.
2) Снимите верхнюю внутреннюю отделку пе-
редней стойки. <См. EI-51, СНЯТИЕ, Верхняя
часть внутренней отделки.>

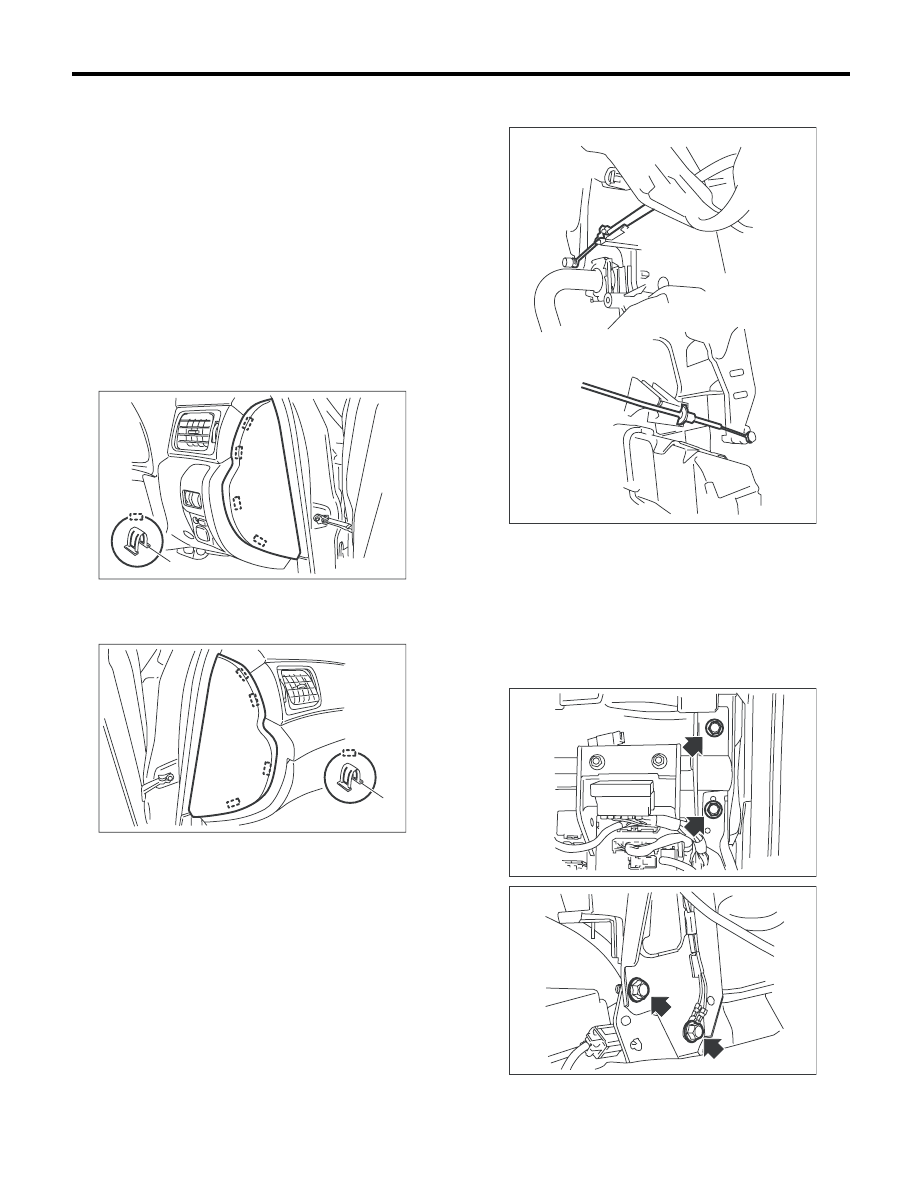

3) Снимите пластмассовый крюк (A), затем
снимите правую боковую крышку панели при-
боров.

4) Снимите пластмассовый крюк (A), затем
снимите левую боковую крышку панели прибо-
ров.

5) Снимите ящик консоли. <См. EI-43, СНЯТИЕ,
Ящик консоли.>
6) Снимите переднюю панель консоли.
<См. EI-44, ПЕРЕДНЯЯ ПАНЕЛЬ КОНСОЛИ,
Центральная консоль.>
7) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Нижняя крышка панели
приборов.>
8) Снимите крышку отделения для перчаток.
(Модель с кондиционером с ручным управлени-
ем) <См. EI-41, СНЯТИЕ, Нижняя крышка пане-
ли приборов.>

9) Отсоедините трос управления в моделях с
кондиционером с ручным управлением.

10) Снимите узел вала рулевого колеса.
<См. PS-20, СНЯТИЕ, Рулевая колонка с изме-
няемым углом наклона.>
11) Отсоедините разъемы.

ПРИМЕЧАНИЕ:
Чтобы облегчить сборку, пометьте разъемы.
12) Отверните болты и снимите блок предохра-
нителей со стороны водителя.
