Выключатель зажигания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

16.Выключатель зажигания

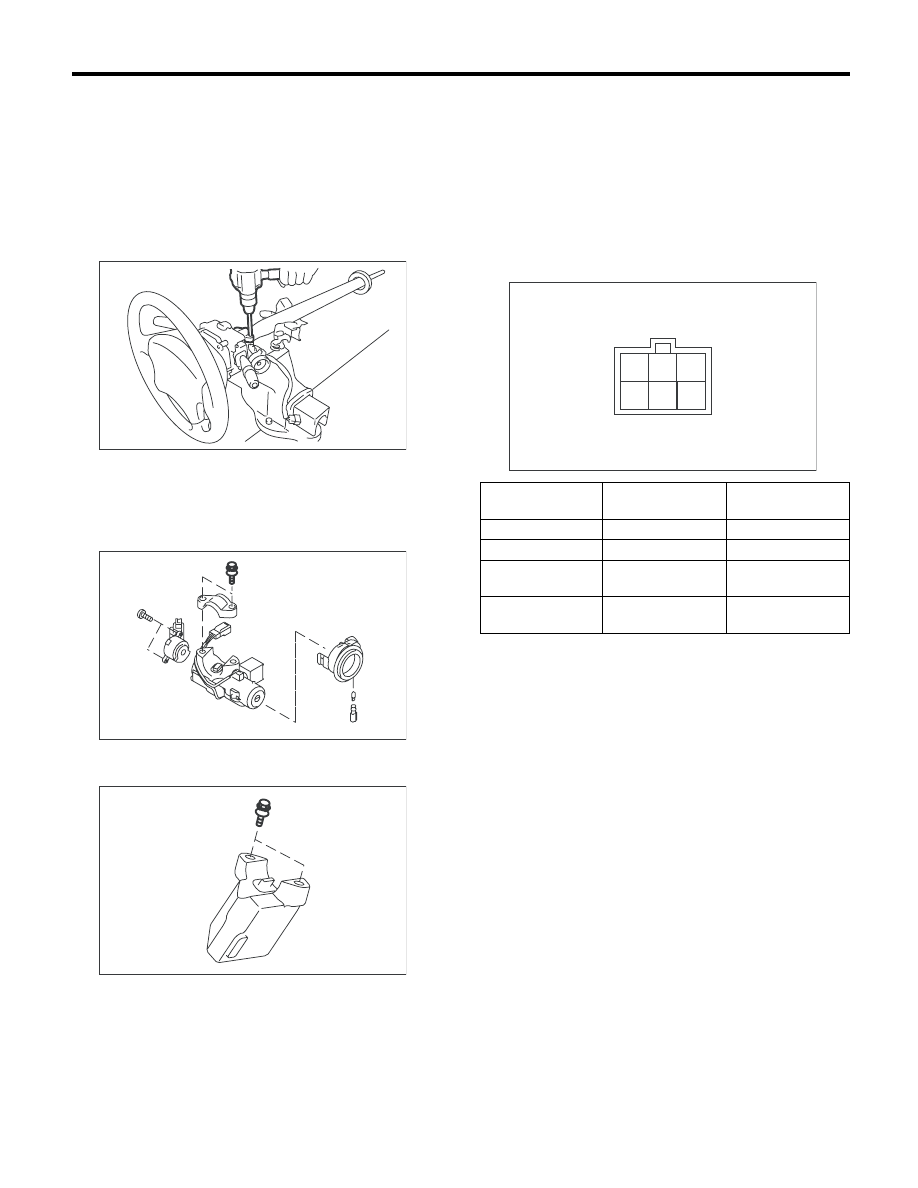

A: ЗАМЕНА

1) Отсоедините провод массы от аккумулятора.
2) Снимите рулевую колонку. <См. PS-20, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
3) Зафиксируйте рулевую колонку в тисках.
Снимите болт с помощью дрели.

4) Снимите выключатель зажигания.
5) Возьмите новый болт и затяните так, чтобы
головка болта отломалась.
• Кроме моделей с системой интеллектуаль-
ного доступа

• Модели с системой интеллектуального до-
ступа

B: ПРОВЕРКА

1) Снимите нижнюю крышку панели приборов.
2) Снимите нижний кожух рулевой колонки.
3) Ослабьте хомут крепления жгута проводов,
после чего отсоедините разъем выключателя
зажигания от жгута проводов кузова.
4) Переведите выключатель зажигания в каж-
дое из своих положений и проверьте проводи-
мость между клеммами разъема выключателя
зажигания.

При выявлении неисправности, замените вы-
ключатель зажигания.

SL-00024

SL-00808

SL-00807

Положение

выключателя

Номер клеммы

Нормативное

значение

LOCK

 —

 —

ACC

№ 3 и № 5

Менее 1 Ома

ON (ВКЛ)

№ 3 и № 1 и № 4

№ 3 и № 5

Менее 1 Ома

ST

№ 3 и № 2

№ 3 и № 1 и № 4

Менее 1 Ома

SL-00266

1

3

4

5

6

2

SL-65

Цилиндры замков

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

17.Цилиндры замков

A: ЗАМЕНА

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите уплотнительное покрытие.
<См. EB-17, СНЯТИЕ, Уплотнительное покры-
тие передней двери.>
4) Снимите зажим тяги.
5) Снимите пробку в задней части панели две-
ри.
6) Ослабьте болт TORX

®

 (1) и снимите зажим

тяги.

7) Снимите цилиндр замка вместе с крышкой
ручки.
8) Снимите цилиндр замка с крышки и замени-
те цилиндр замка.

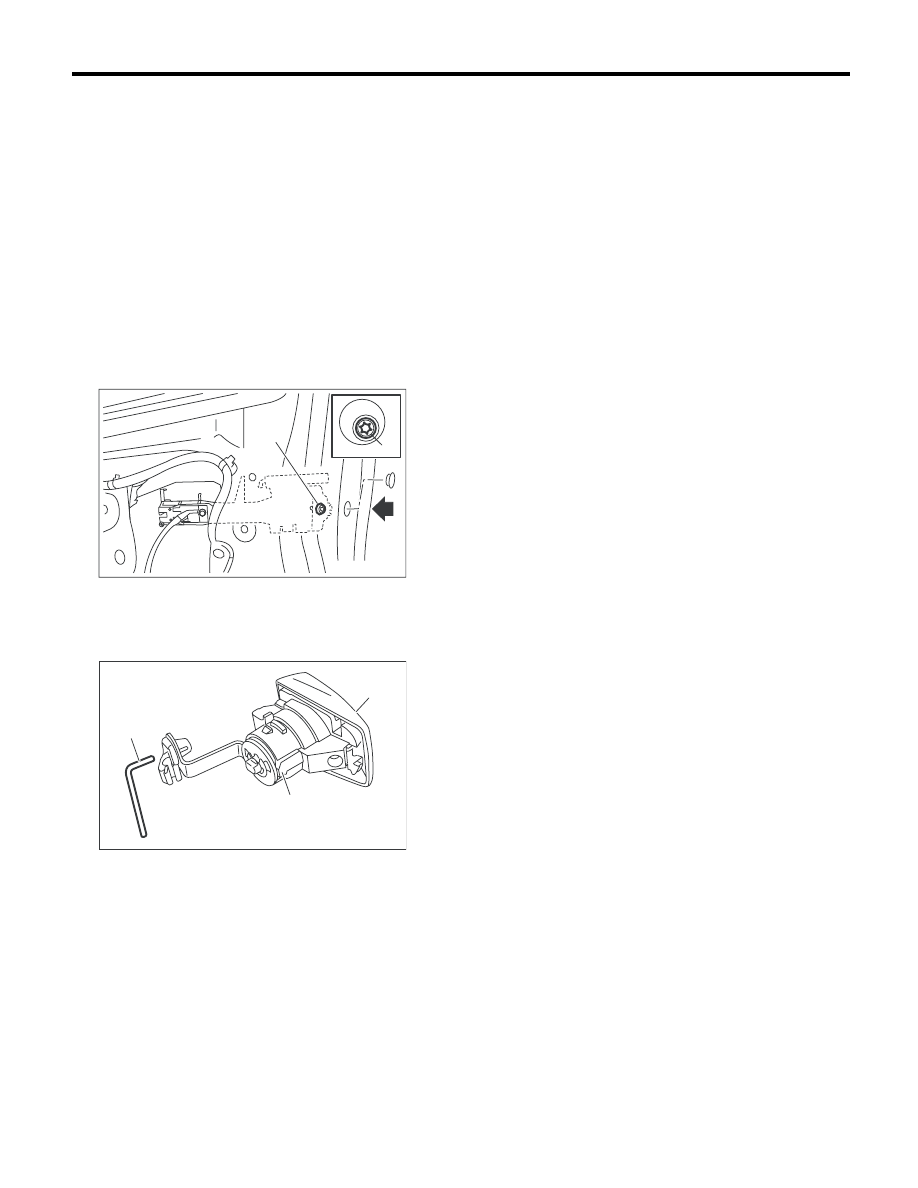

(1) Соединительная тяга

(2) Цилиндр замка

(3) Крышка наружной ручки двери (со стороны

водителя)

SL-00774

(1)

(1)

SL-00767

(1)

(2)

(3)

SL-66

Блок управления противоугонной системой

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

18.Блок управления

противоугонной системой

A: ПРИМЕЧАНИЕ

Управление противоугонной системой осущест-
вляется из центрального блока управления.
<См. SL-68, Центральный блок управления.>

SL-67

Блок управления системы дистанционного управления замками автомобиля

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

19.Блок управления системы

дистанционного
управления замками
автомобиля

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Кроме моделей с системой дистанционного до-
ступа.
1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку левой задней
четверти. <См. EI-52, СНЯТИЕ, Внутренняя от-
делка задней четверти.>

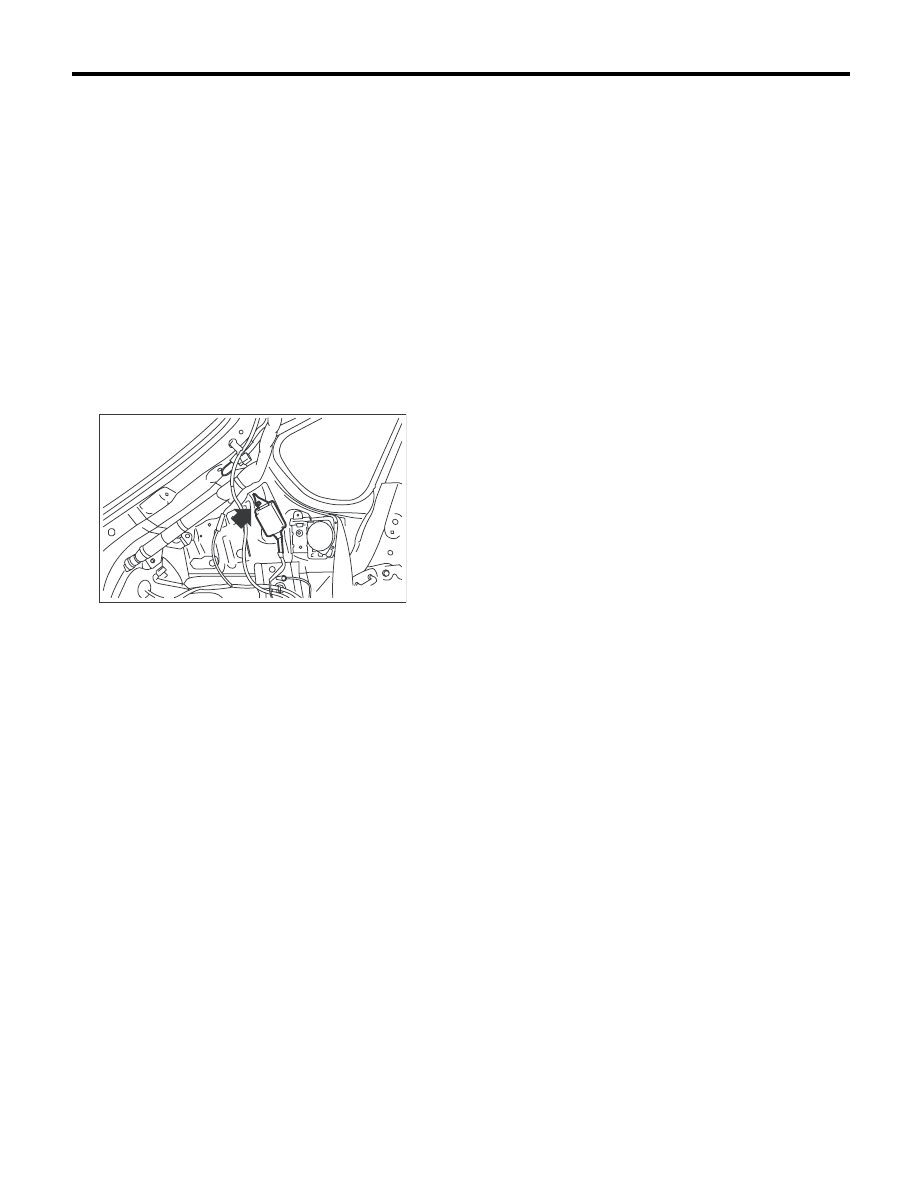

3) Отверните винт, отсоедините разъем и сни-
мите блок управления системы дистанционно-
го управления замками.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SL-00747
