GW-18

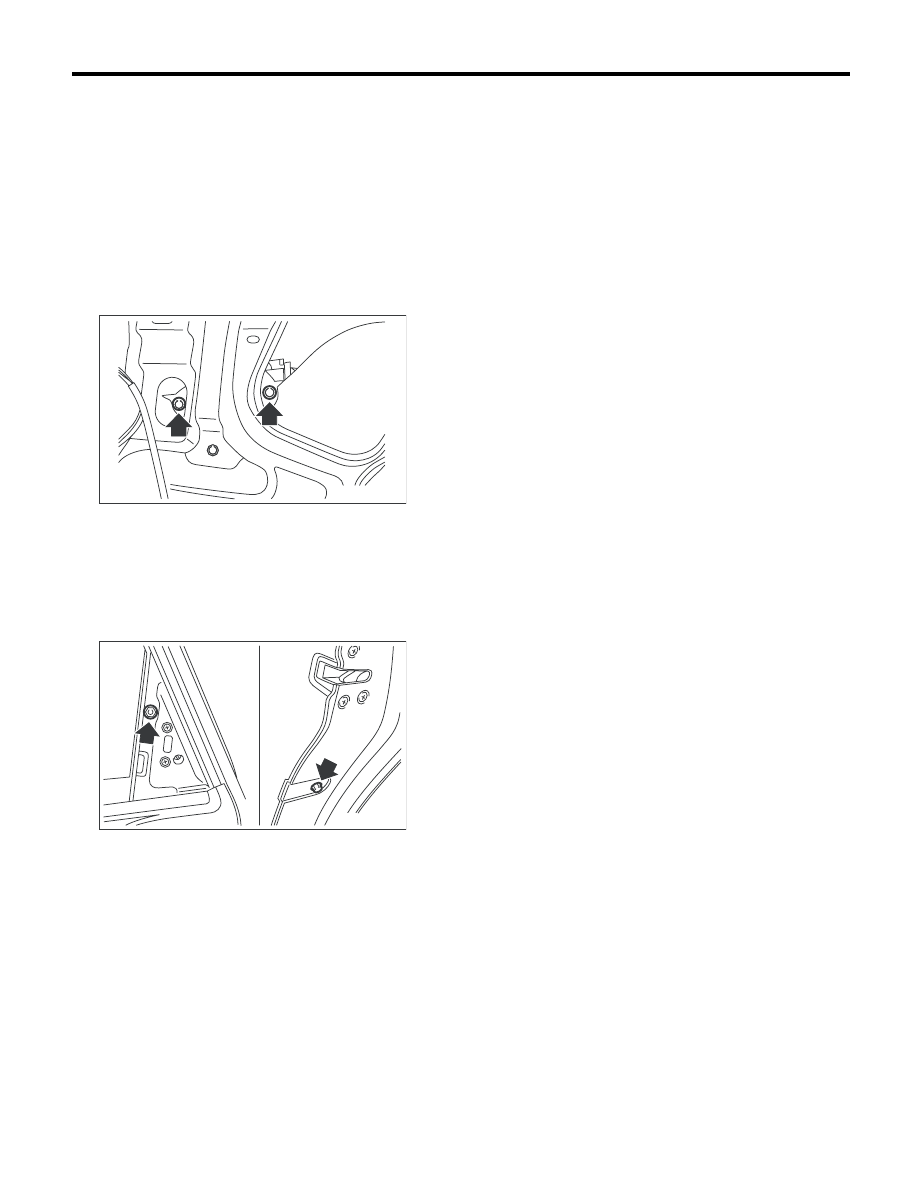

Стекло задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

11.Стекло задней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
2) Снимите уплотнительное покрытие.
<См. EB-20, СНЯТИЕ, Уплотнительное покры-
тие задней двери.>
3) Сдвиньте стекло при помощи переключате-
ля электростеклоподъемника и отверните два
болта.

4) Снимите стекло с несущей пластины, и осто-
рожно опустите стекло в нижнее положение на
панели двери.
5) Снимите резиновую прокладку направляю-
щей оконного стекла.
6) Отверните болты и гайки и снимите рамку
двери.

7) Снимите стекло двери, наклоняя его при
этом.

ОСТОРОЖНО:
Не допускайте ударов по стеклу и его пов-
реждений.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что резиновая прокладка
направляющей стекла окна надежно уста-
новлена в раме двери и рамке стекла двери.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-4, СТЕКЛО ЗА-
ДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

GW-00654

GW-00655

GW-19

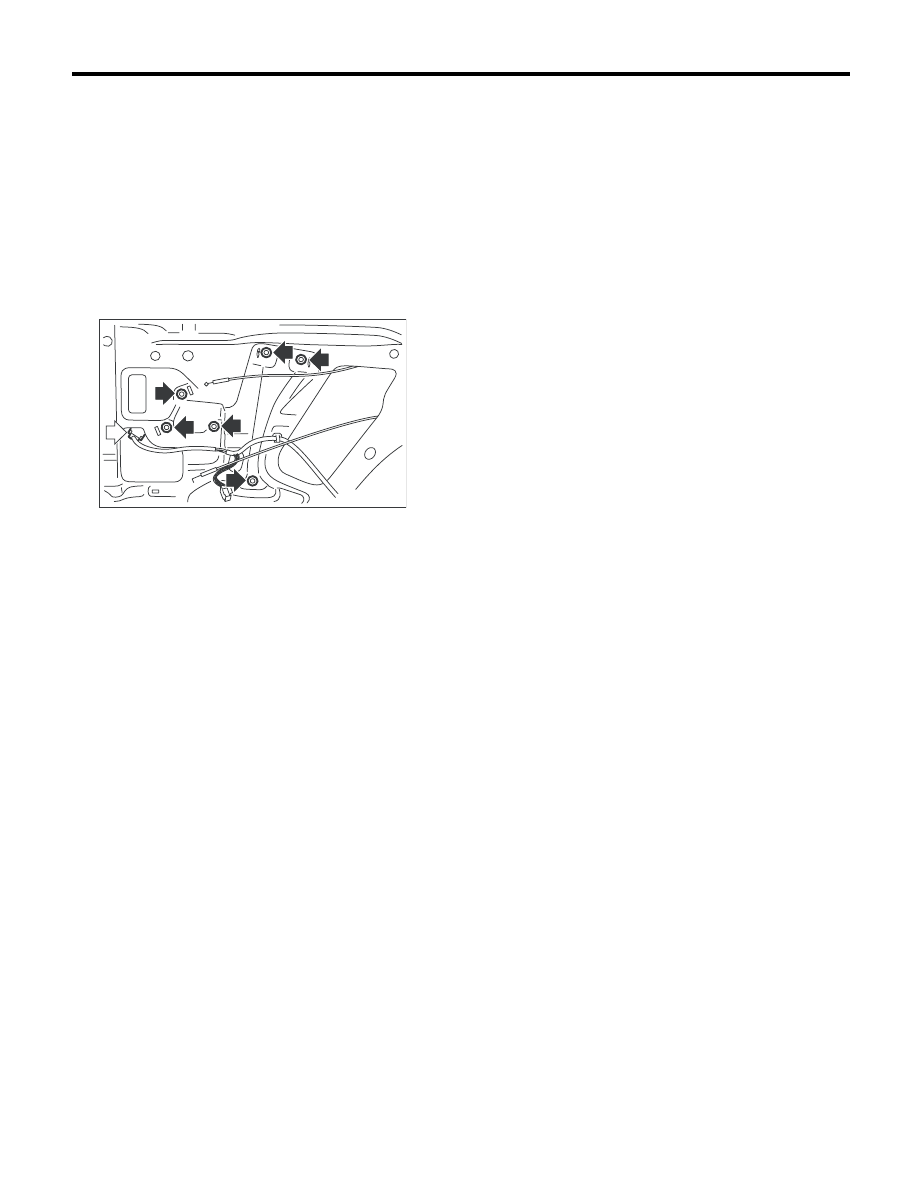

Узел механизма стеклоподъемника и электродвигателя задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

12.Узел механизма

стеклоподъемника
и электродвигателя
задней двери

A: СНЯТИЕ

1) Снимите стекло задней двери. <См. GW-18,
СНЯТИЕ, Стекло задней двери.>
2) Отсоедините разъем электродвигателя.
3) Отверните шесть болтов и снимите узел ме-
ханизма стеклоподъемника.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-4, СТЕКЛО ЗА-
ДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния аккумулятора на клеммы разъема элект-
родвигателя электростеклоподъемника он ра-
ботает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00644

GW-20

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

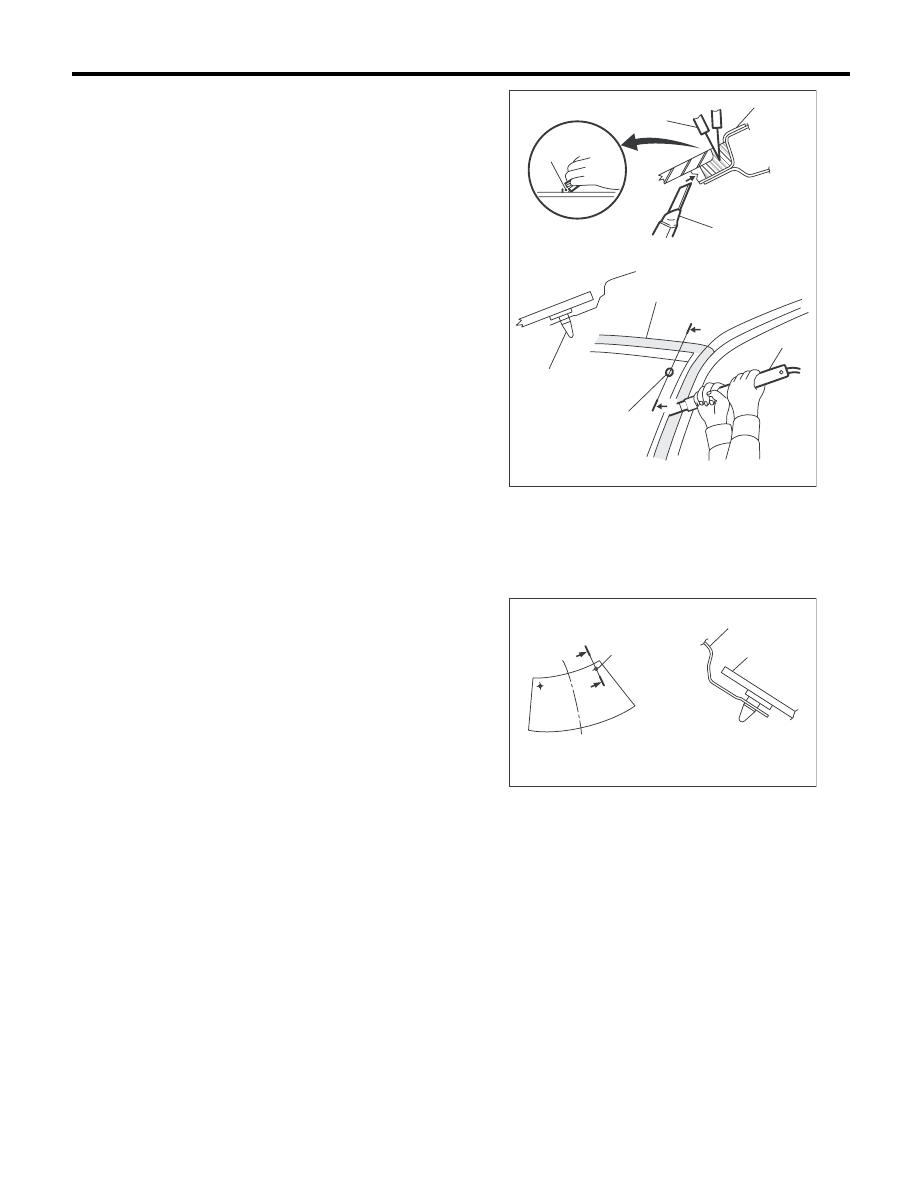

13.Ветровое стекло

A: СНЯТИЕ

1. ПРИ ПОМОЩИ НОЖА ДЛЯ СНЯТИЯ
ВЕТРОВОГО СТЕКЛА

1) Снимите внутреннюю отделку передней
стойки (сторона сиденья переднего пассажи-
ра), и отсоедините разъем антиобледенителя
щеток стеклоочистителей ветрового стекла.
(модель с антиобледенителем щеток стекло-
очистителей)
2) Снимите крышку капота.
<См. EI-35, СНЯТИЕ, Крышка капота.>
3) Снимите молдинг стекла.
4) В целях защиты кузова, заклейте лентой по-
верхность, прилегающую к ветровому стеклу.
5) Смочите клейкую сторону достаточным ко-
личеством мыльной воды.
6) Сделайте прорезь при помощи ножа, чтобы
было легче вставить нож для снятия ветрового
стекла.
7) Вставьте нож для снятия ветрового стекла в
клейкую часть.
8) Удерживая лезвие ножа и кромку ветрового
стекла под нужным углом, перемещайте нож
для снятия ветрового стекла параллельно
кромке ветрового стекла вдоль лицевой сторо-
ны и кромки ветрового стекла, чтобы отрезать
клейкую часть.

ПРИМЕЧАНИЕ:
• Держите нож для снятия ветрового стекла
строго параллельно.
• Отрезание клейкой части следует начинать
с более широкого зазора между ветровым
стеклом и кузовом.
• Установочные штифты наклеены на уголки
стекла. Для их срезания пользуйтесь струнной
проволокой.

(1) Защитная лента

(2) Установочный штифт

(3) Нож

(4) Нож для снятия ветрового стекла

(1) Установочный штифт

(2) Панель кузова

(3) Ветровое стекло

GW-00661

(3)

(3)

(3)

(2)

(2)

(1)

(4)

A

A-A

A

(1)

GW-00070

(1)

(2)

(3)

A

A

A-A

GW-21

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

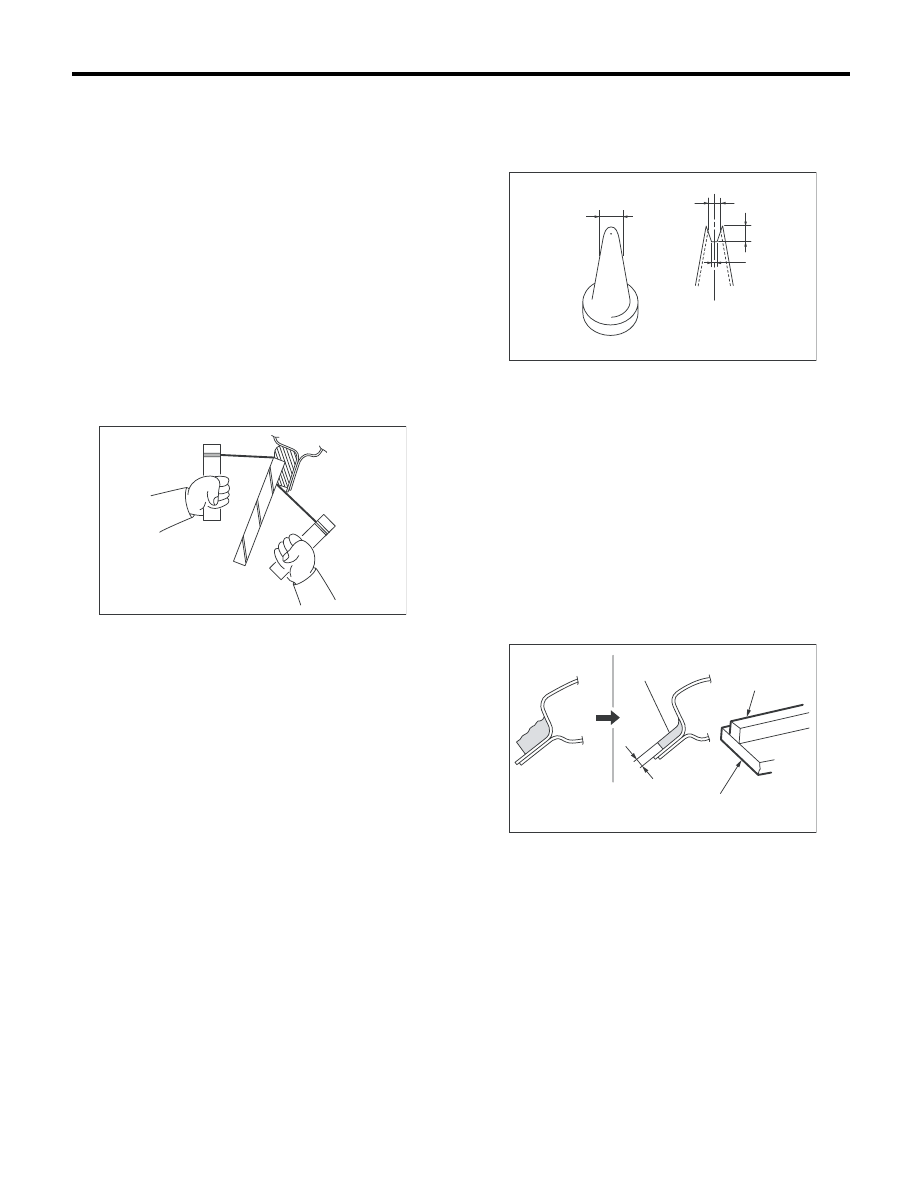

2. ПРИ ПОМОЩИ СТРУННОЙ
ПРОВОЛОКИ

1) Снимите внутреннюю отделку передней
стойки (сторона сиденья переднего пассажи-
ра), и отсоедините разъем антиобледенителя
щеток стеклоочистителей ветрового стекла.
(модель с антиобледенителем щеток стекло-
очистителей)
2) Снимите крышку капота.
<См. EI-35, СНЯТИЕ, Крышка капота.>
3) Снимите молдинг стекла.
4) В целях защиты кузова, заклейте лентой по-
верхность, прилегающую к ветровому стеклу.
5) Используя сверло или нож, проделайте от-
верстие в клейкой части.
6) Протяните струнную проволоку через отвер-
стие и надежно закрепите оба конца проволо-
ки на деревянных ручках.

7) Попеременно тяните за разные концы про-
волоки, срезая клейкую часть.

ОСТОРОЖНО:
• Не прижимайте  струнную проволоку к
кромке ветрового стекла слишком плотно.
• Соблюдайте осторожность, чтобы не пов-
редить детали кузова или салона автомоби-
ля.
• При снятии ветрового стекла на участке,
прилегающем к панели приборов, накройте
ее защитной панелью. Выполняйте опера-
цию по снятию ветрового стекла с особой
тщательностью.
• Не перекрещивайте струнную проволоку.
Это может привести к обрыву проволоки.

B: УСТАНОВКА

1) Подготовьте кончик картриджа, как показа-
но на рисунке, и вставьте его в пистолет для
нанесения клея.

2) Произведите очистку наружной окружности
ветрового стекла при помощи спирта или бело-
го бензина.
3) Удалите клейкий слой с кузова при помощи
ножа, обеспечивая ровный слой толщиной 2 мм
(0,08 дюйма).

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить кузов и окрашенные поверхности.

4) Полностью удалите отходы процесса резки
в виде пыли и грязи при помощи спирта или бе-
лого бензина.

GW-00039

(1) 10 мм (0,39 дюйма)

(2) 8 мм (0,31 дюйма)

(3) 9 мм (0,35 дюйма)

(4) 2 мм (0,08 дюйма)

(1) Клей

(2) 2 мм (0,08 дюйма)

(3) Резиновая прокладка

(4) Стекло

(1)

(2)

(4)

(3)

GW-00647

GW-00071

(4)

(2)

(1)

(3)
