LI-20

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

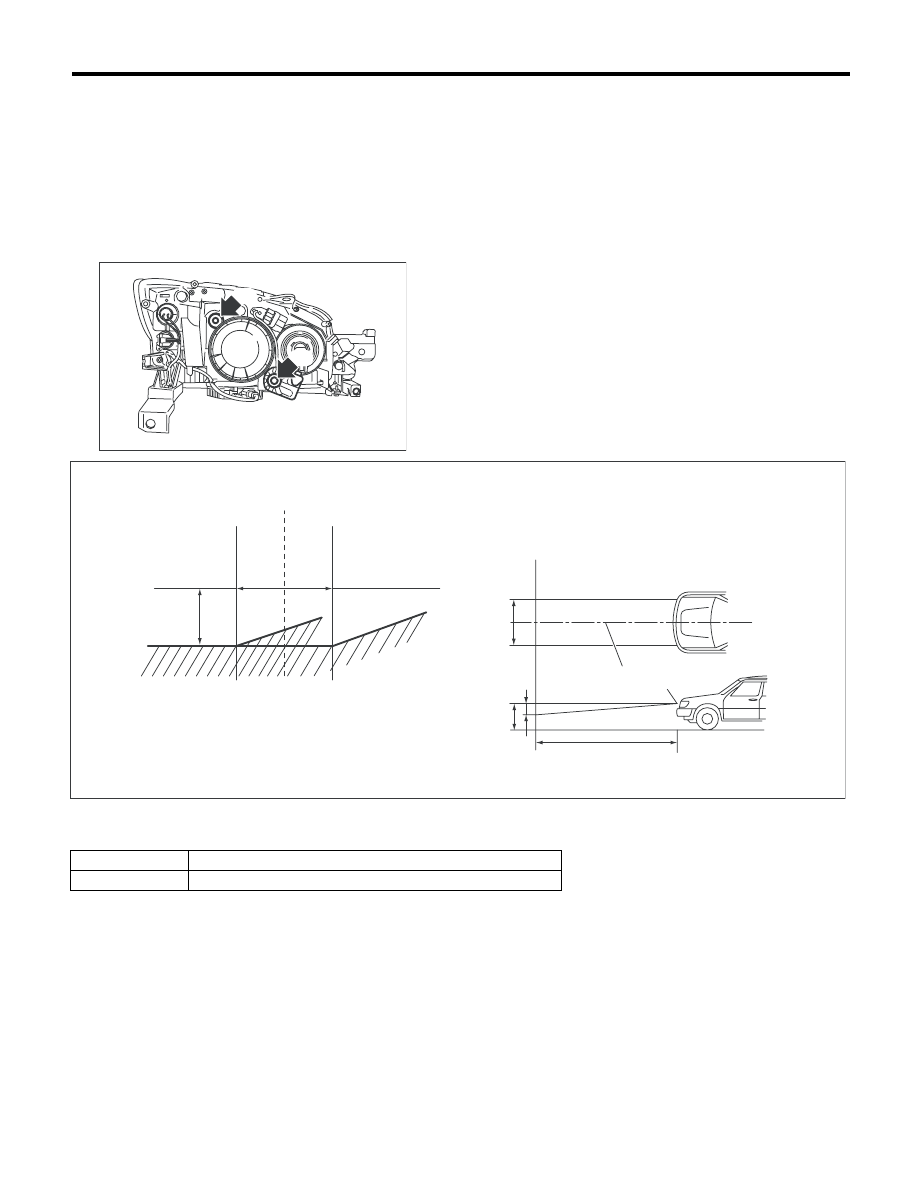

4) Включите фары, а затем отрегулируйте
форму луча ближнего света.

ПРИМЕЧАНИЕ:
• Для автомобилей с ручной регулировкой
уровня светового пучка фар, установите пере-
ключатель уровня светового пучка фар в поло-
жение “0”.
• Отрегулируйте пучок света вначале по вер-
тикали (А), затем по горизонтали (В).

LI-00806

(B)

(A)

Центральная ось автомобиля

(B)

Отметка центральной точки лампы

W, мм (дюймы)

Высота [мм (дюймов)] при расстоянии 3 м (10 футов)

1160 (45,67)

30 (1,19)

LI-00054

(A)

3 м (10 футов)

(B)

LI-21

Лампа фары

СИСТЕМА ОСВЕЩЕНИЯ

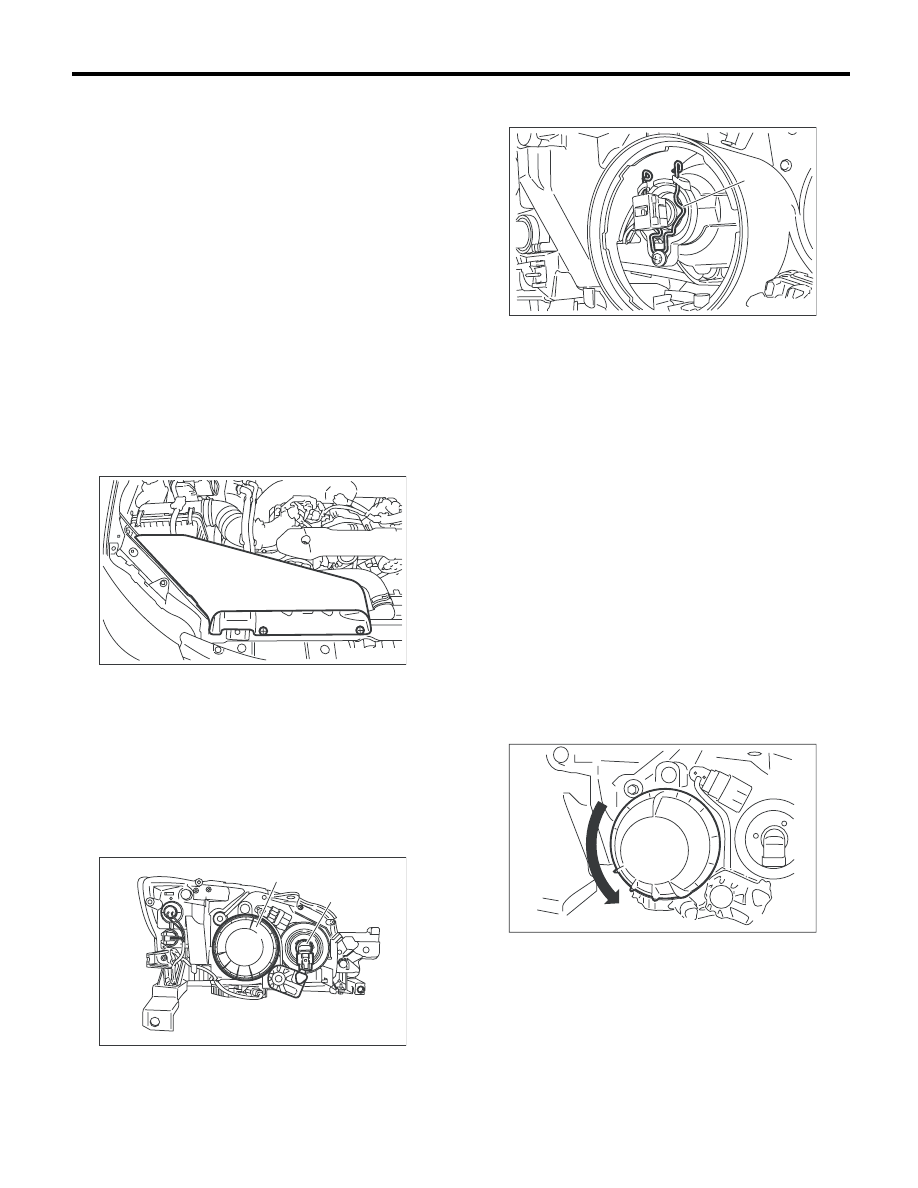

13.Лампа фары

A: СНЯТИЕ

1. ГАЛОГЕННАЯ ЛАМПА ДАЛЬНЕГО
СВЕТА

ОСТОРОЖНО:
• Галогенная лампа нагревается до высо-
кой температуры, поэтому попадание грязи
или масла на поверхность такой лампы сни-
жает срок ее службы. При замене лампы,
удерживайте ее за фланцевую часть. Никог-
да не прикасайтесь к стеклянной поверх-
ности лампы.
• Не оставляйте фару без лампы на дли-
тельное время. Пыль, влага и т.п., проника-
ющие в фару, влияют на ее эксплуатацион-
ные характеристики.
1) Отсоедините провод массы от аккумулятора.
2) Снимите канал воздухозаборника. (При сня-
тии лампы правой фары).

3) Снимите крышку аккумулятора. (При снятии
лампы левой фары).
4) Наклоните бачок омывателя до уровня за-
ливной горловины. (При снятии лампы левой
фары).
5) Отсоедините разъем жгута проводов.
6) Снимите узел лампы (А), после чего снимите
фару дальнего света. Для снятия фары ближ-
него света снимите заднюю крышку (В), затем
переходите к выполнению шага 7).

7) Для снятия лампы снимите стопорную пру-
жину (А).

2. ФАРА С ЛАМПОЙ БЛИЖНЕГО СВЕТА
ВЫСОКОЙ ИНТЕНСИВНОСТИ
СВЕЧЕНИЯ

ОСТОРОЖНО:
• Запрещается выполнять работы с влаж-
ными руками.
• В цепи освещения используется очень
высокое напряжение. Перед началом работ
убедитесь в том, что электропитание отклю-
чено.
• При замене лампы удерживайте ее за
фланцевый участок. Никогда не прикасай-
тесь к стеклянной поверхности лампы го-
лыми руками.
• Не оставляйте фару без лампы на дли-
тельное время. Пыль, влага и т.п., проника-
ющие в фару, влияют на ее эксплуатацион-
ные характеристики.
1) Отсоедините провод массы от аккумулятора.
2) Снимите узел фары. <См. LI-18, СНЯТИЕ,
Узел фары.>
3) Снимите заднюю крышку.

IN-02274

LI-00807

(A)

(B)

LI-00808

(A)

LI-00802

LI-22

Лампа фары

СИСТЕМА ОСВЕЩЕНИЯ

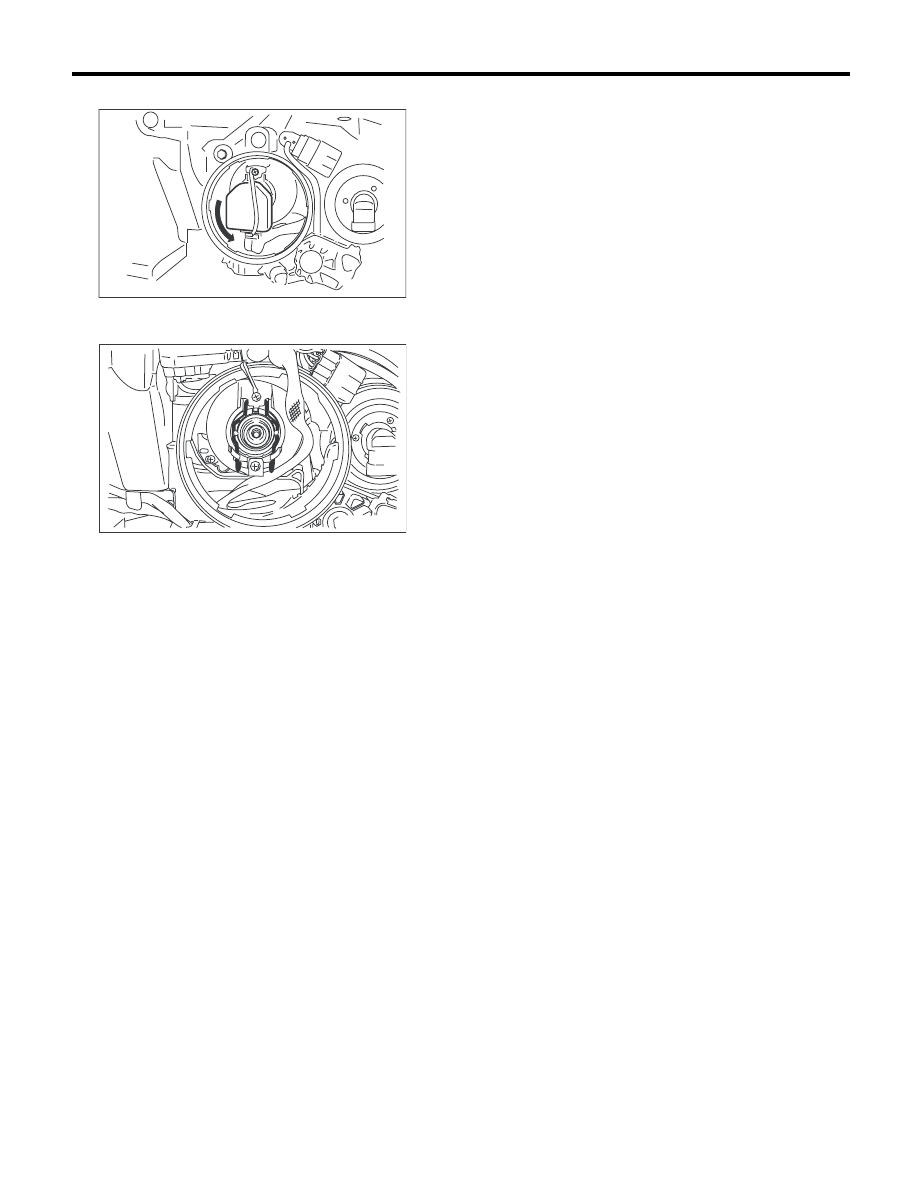

4) Отсоедините разъем жгута проводов.

5) Для снятия лампы снимите стопорную пру-
жину.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ФАРА ГАЛОГЕННОГО ТИПА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ФАРА С ЛАМПОЙ ВЫСОКОЙ
ИНТЕНСИВНОСТИ СВЕЧЕНИЯ

ОСТОРОЖНО:
• Запрещается выполнять работы с влаж-
ными руками.
• Если выключатель освещения находится
в положении ON, не касайтесь жгута прово-
дов, внутренних деталей приборов освеще-
ния или металлических частей.
• Проверку системы освещения обязатель-
но проводите в установленном состоянии и
при подсоединении соответствующего разъ-
ема к источнику электропитания.
1) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
2) Для проведения проверки фар, установите
лампы высокой интенсивности свечения пре-
дусмотренного типа.
3) Если фара не горит, замените лампу на но-
вую.
4) Проверьте балластное сопротивление фары
с лампой высокой интенсивности свечения.
Осуществите проверку балластного сопротив-
ления следующим образом и определите его
пригодность для повторного использования.

(1) Несколько раз проведите “холодные”
(включение фар через период времени не
менее 10 минут после их выключения) и “го-
рячие” (период включения фар не менее
15-минут, период выключения фар продол-
жительностью одна минута, повторное вклю-
чение фар) включения фар, чтобы убедить-
ся в том, что фары работают нормально.
(2) Чтобы проверить стабильность работы
фар (наличие или отсутствие мерцания), от-
следите функциональные показатели не-
посредственно после “холодного” включе-
ния и до достижения стабильного состоя-
ния (порядка 5 минут).
(3) Установите на обе фары лампы, исполь-
зовавшиеся одинаковый период времени, и
включите их приблизительно на 30 минут.
Проверьте, имеется ли разница в яркости
свечения в правой и левой фаре.

5) При неисправности, замените балластное
сопротивление.

LI-00803

LI-00809

LI-23

Лампа переднего указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

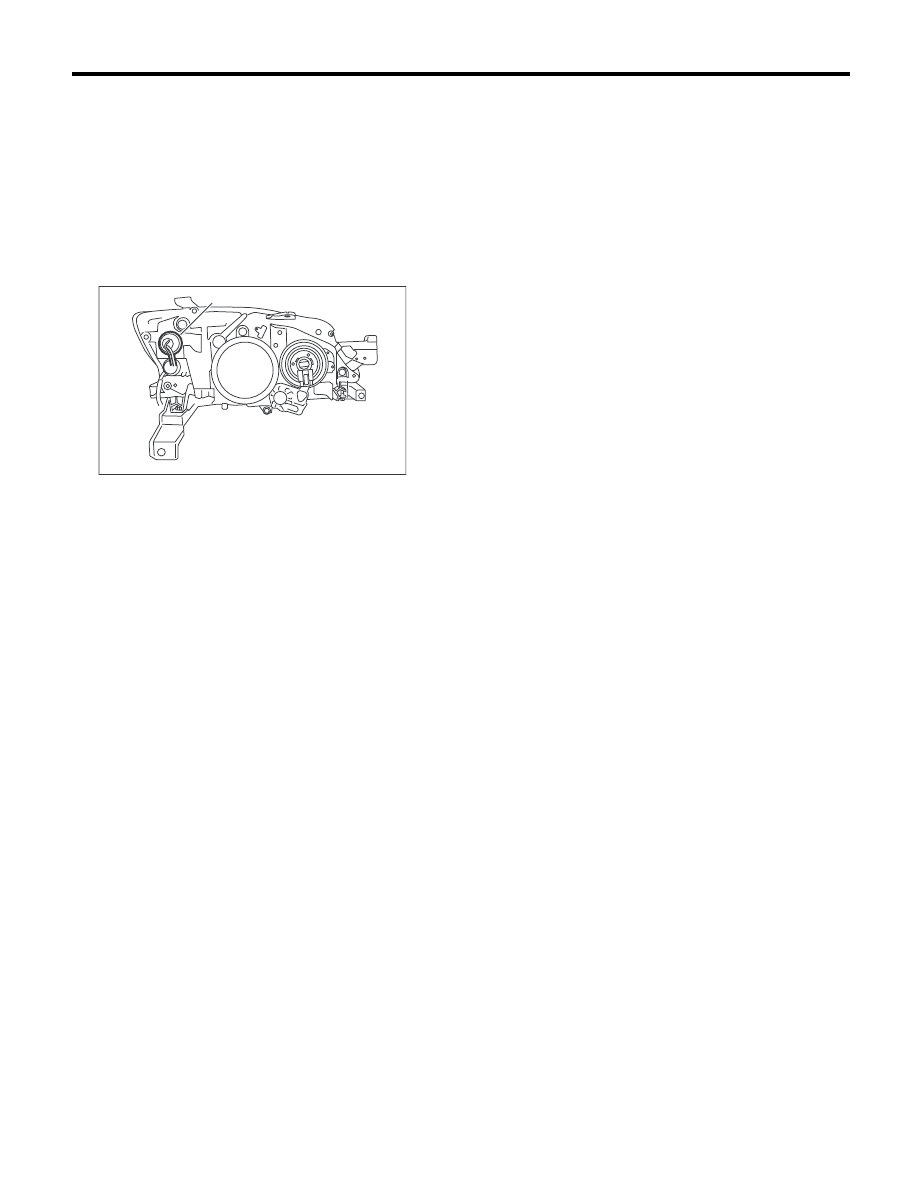

14.Лампа переднего

указателя поворота

A: СНЯТИЕ

1) При снятии лампы указателя поворота пол-
ностью проверните рулевое колесо в сторону,
противоположную лампе указателя поворота.
2) Отведите брызговик внутрь.
3) Отведите патрон (А) от колесной арки и сни-
мите лампу переднего указателя поворота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

LI-00810

(A)
