AB-36

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

15.Утилизация модуля

подушки безопасности
(активация после снятия
с автомобиля)

A: ПРОЦЕДУРА

ВНИМАНИЕ:
Во избежание травм, соблюдайте меры пре-
досторожности, приведенные ниже.
• Не утилизируйте несработавший модуль
подушки безопасности, так как он может
сработать случайно.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.
• Не дотрагивайтесь до модуля подушки
безопасности голыми руками после его ак-
тивации, так как он очень горячий. Дайте
модулю остыть в течение 40 минут, после
чего утилизируйте его.

ОСТОРОЖНО:
• Как правило, модуль подушки безопас-
ности активируют без снятия с автомобиля.
Без необходимости не снимайте модули по-
душек безопасности.
• Активация модулей подушек безопаснос-
ти должна проводиться в безопасном месте
на ровной поверхности. Не проводите акти-
вацию модулей подушек безопасности на
открытом воздухе при дождливой или вет-
реной погоде.
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• Срабатывание модуля подушки безопас-
ности может сопровождаться выделением
дыма. Вследствие этого, активация предна-
тяжителя должна проводиться в хорошо
проветриваемом месте, в котором отсутс-
твуют индикаторы задымленности.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
• Поместите сработавший модуль подушки
безопасности в герметичный виниловый па-
кет для дальнейшей утилизации.
• Если по каким-то причинам модуль по-
душки безопасности не сработает, свяжи-
тесь с дистрибьюторской службой SUBARU.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности.
<См. AB-18, Модуль подушки безопасности во-
дителя.>

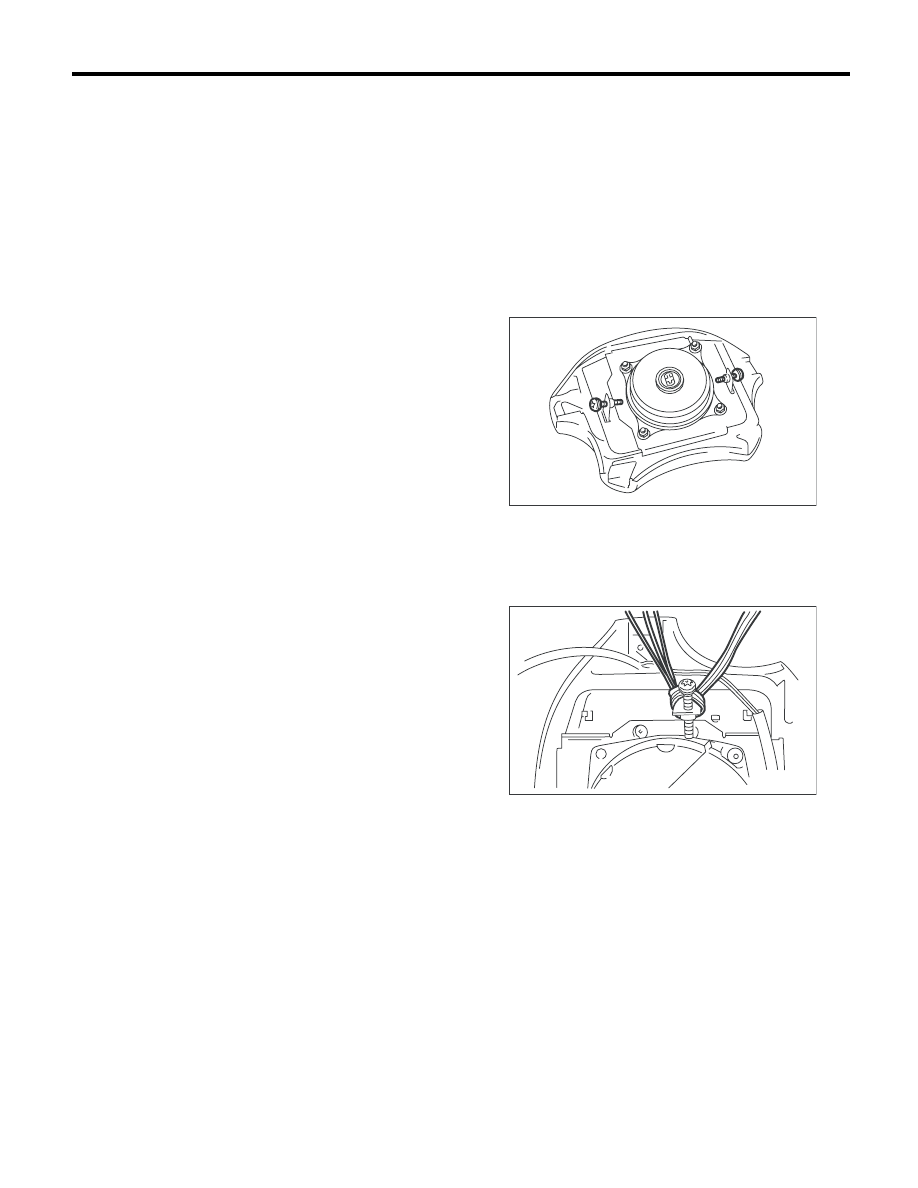

4) Установите на модуль подушки безопаснос-
ти снятые болты.

5) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения 1,25 мм

2

(0,00194 кв. дюйма) или более], и дважды об-
мотайте ими стойку модуля подушки безопас-
ности.

6) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.

AB-00780

AB-00048

AB-37

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

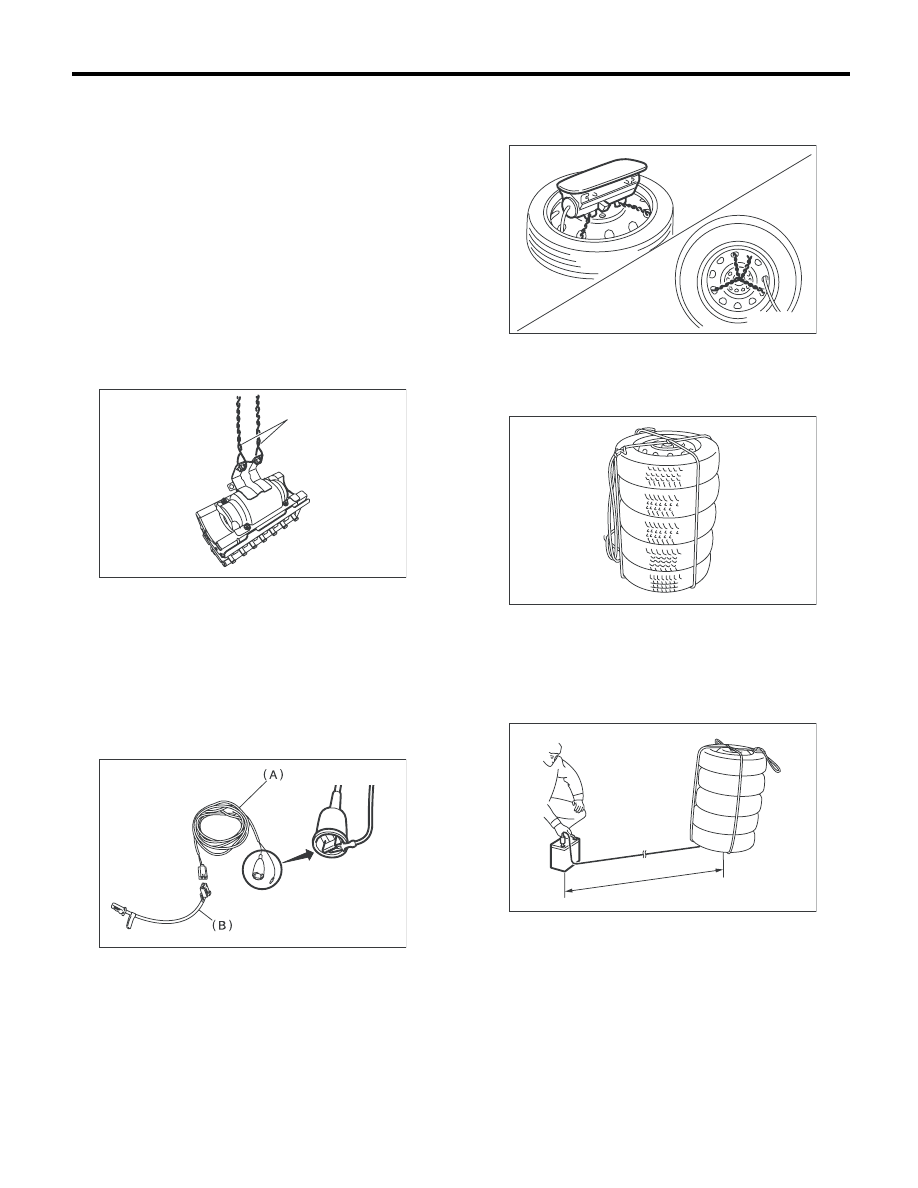

7) Соедините приспособление для активации (A)
и адаптер D приспособления для активации (B).

8) Подсоедините адаптер D приспособления
для активации к модулю подушки безопаснос-
ти.
9) Установите на диск с шиной модуль подушки
безопасности раскрывающейся стороной вверх.

10) Установите три шины без дисков на шину с
прикрепленным модулем подушки безопаснос-
ти. Установите сверху шину с диском и плотно
закрепите веревкой.

11) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (–) клемме
аккумуляторной батареи.

12) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA010)

SB-00021

(A)

(B)

AB-00050

SB-00025

(1) 5 м (16 футов) или более

SB-00065

(1)

SB-00018

AB-00591

AB-38

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности.
<См. AB-19, Модуль подушки безопасности пе-
реднего пассажира.>
4) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения
1,25 мм

2

 (0,00194 кв. дюйма) или более], и об-

мотайте ими кронштейн модуля подушки безо-
пасности. Затем скрутите их для придания
большей прочности (А).

5) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.
6) Соедините приспособление для активации (A)
и адаптер А приспособления для активации (B).

7) Подсоедините адаптер А приспособления
для активации к модулю подушки безопаснос-
ти.

8) Установите модуль подушки безопасности
раскрывающейся стороной вверх на диск с ши-
ной размерности 14 дюймов или более.

9) Установите три шины без дисков на шину с
прикрепленным модулем подушки безопаснос-
ти. Установите сверху шину с диском и плотно
закрепите веревкой.

10) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (-) клемме
аккумуляторной батареи.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

(A)

AB-01964

SB-00016

(1) 5 м (16 футов) или более

AB-00052

SB-00025

SB-00065

(1)

AB-39

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

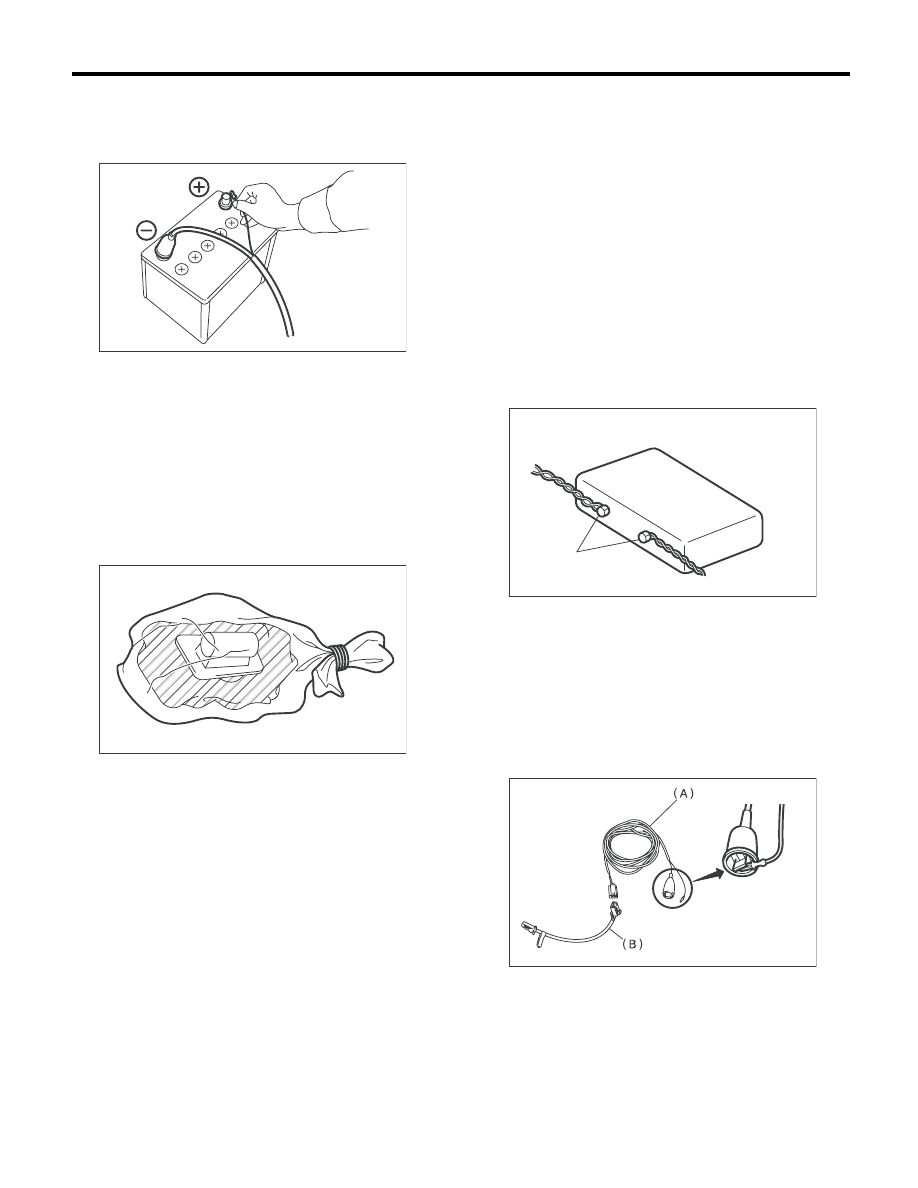

11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
12) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите передние сиденья. <См. SE-5, СНЯ-
ТИЕ, Переднее сиденье.>
4) Снимите модуль боковой подушки безопас-
ности. <См. AB-20, СНЯТИЕ, Модуль боковой
подушки безопасности.>
5) Затяните гайку (A) на модуле подушки безо-
пасности и обмотайте его тремя сплетенными ав-
томобильными жгутами проводов [каждый пло-
щадью сечения 1,25 мм

2

 (0,00194 кв. дюйма) или

более].

6) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.
7) Соедините приспособление для активации (A)
и адаптер К приспособления для активации (B).

SB-00018

AB-00592

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) Адаптер К приспособления для активации:

(Инструмент № 98299FG010)

AB-00724

(A)
