VDC(diag)-42

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

12.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН C0021 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА

СКОРОСТИ ПЕРЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0027 “РАЗРЫВ ЦЕПИ ИЛИ
ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS”. <См. VDC(diag)-43, КДН C0027 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

B: КДН C0023 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА

СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0027 “РАЗРЫВ ЦЕПИ ИЛИ
ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS”. <См. VDC(diag)-43, КДН C0027 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

C: КДН C0025 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА

СКОРОСТИ ЗАДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0027 “РАЗРЫВ ЦЕПИ ИЛИ
ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS”. <См. VDC(diag)-43, КДН C0027 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

VDC(diag)-43

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

D: КДН C0027 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА

СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность датчика скорости колеса системы ABS (обрыв провода, слишком высокое вход-
ное напряжение)
• Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

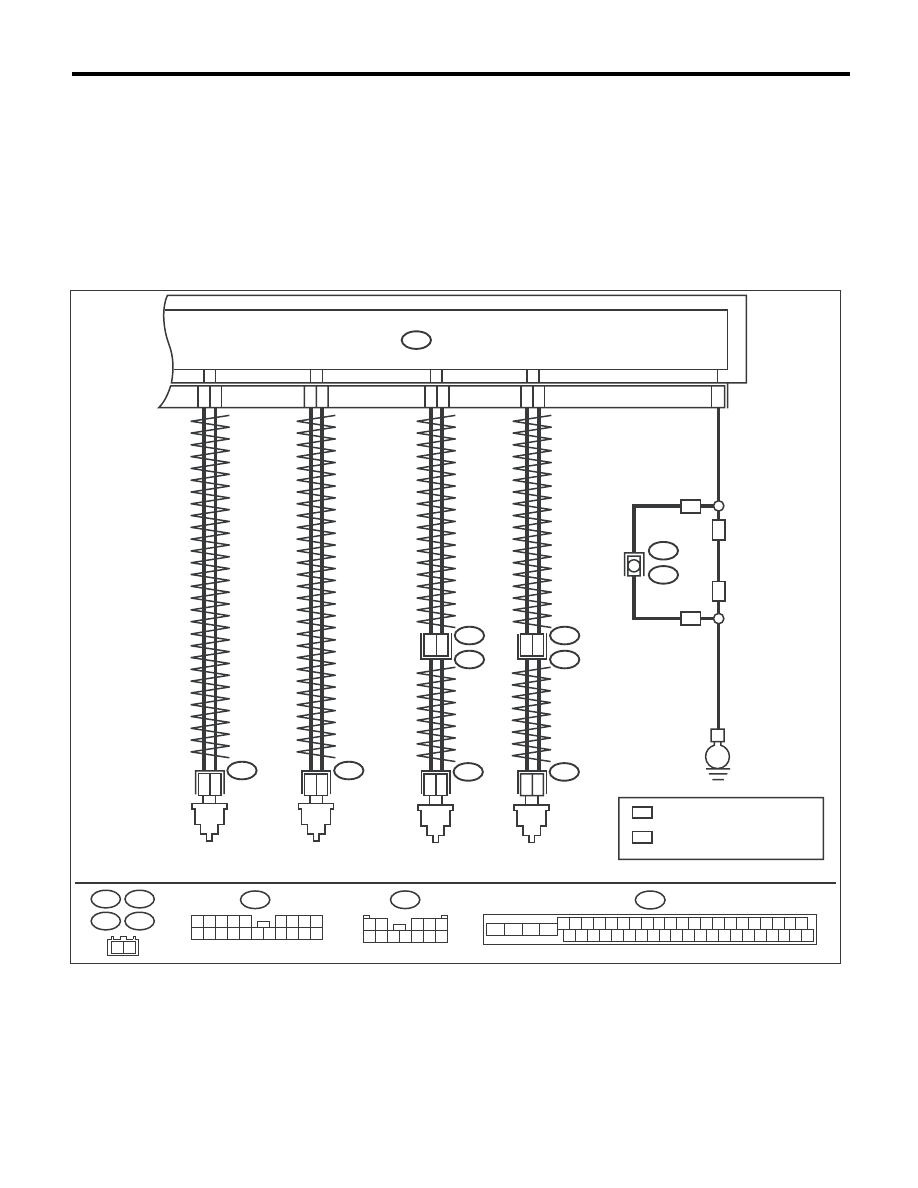

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00565

4

3

1

26

27

2

25

B98

B248

B247

R72

R2

B99

R3

E

2

4

1

3

R73

B6

B15

R73

R72

1

2

6

5

B310

2

1

2

1

2

1

B15

B6

B98

B99

VDCCM & H/U

2 1

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

1 2

3 4 5

6 7 8 9 10 11 12

LH

LH

RH

RH

LH

RH : МОДЕЛЬ С ПРАВОСТОРОННИМ

  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

VDC(diag)-44

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Проверьте надежность контактов в разъеме
между VDCCM&H/U и датчиком скорости колеса
системы ABS.

Выявлена ли ненадежность
контакта?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 2.

2

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ VDCCM&H/U И ДАТЧИКОМ СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
1) Отсоедините разъем (B310) от VDCCM&H/U.
2) Отсоедините разъем от датчика скорости ко-
леса системы ABS.
3) Измерьте сопротивление между разъемом
VDCCM&H/U и разъемом датчика скорости коле-
са системы ABS.

Разъемы и клеммы

КДН C0021

(B310) № 6 — (B6) № 1:
(B310) № 5 — (B6) № 2:

КДН C0023

(B310) № 1 — (B15) № 1:
(B310) № 26 — (B15) № 2:

КДН C0025

(B310) № 3 — (R72) № 2:
(B310) № 4 — (R72) № 1:

КДН C0027

(B310) № 2 — (R73) № 2:
(B310) № 27 — (R73) № 1:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
еме жгута прово-
дов между
VDCCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
Измерьте сопротивление между разъемом
VDCCM&H/U и массой кузова.

Разъемы и клеммы

КДН C0021

(B310) № 6 — Масса кузова:

КДН C0023

(B310) № 1 — Масса кузова:

КДН C0025

(B310) № 4 — Масса кузова:

КДН C0027

(B310) № 27 — Масса кузова:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к ша-
гу 4.

Устраните неис-
правность в разъ-
еме жгута прово-
дов между
VDCCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

4

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИ-
КА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
1) Подсоедините разъем VDCCM&H/U.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Измерьте напряжение между разъемом дат-
чика скорости колеса системы ABS и массой ку-
зова.

Разъемы и клеммы

КДН C0021

(B6) № 2 (+) — Масса кузова (–):

КДН C0023

(B15) № 2 (+) — Масса кузова (–):

КДН C0025

(R72) № 2 (+) — Масса кузова (–):

КДН C0027

(R73) № 2 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 5 — 16 В?

Переходите к ша-
гу 6.

Переходите к ша-
гу 5.

VDC(diag)-45

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

E: КДН C0022 СИГНАЛ ДАТЧИКА СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0028 “СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-46, КДН C0028 СИГНАЛ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

F: КДН C0024 СИГНАЛ ДАТЧИКА СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0028 “СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-46, КДН C0028 СИГНАЛ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

G: КДН C0026 СИГНАЛ ДАТЧИКА СКОРОСТИ

ЗАДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0028 “СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-46, КДН C0028 СИГНАЛ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

5

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ
VDCCM&H/U.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем VDCCM&H/U.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между клеммами разъ-
ема VDCCM&H/U.

Разъемы и клеммы

(B310) № 28 (+) — (B310) № 25 (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к ша-
гу 6.

Проверьте гене-
ратор, аккумуля-
тор и цепь пита-
ния VDCCM&H/U.

6

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса системы
ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса системы
ABS. <См. ABS-16, ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS, ПРОВЕРКА, Датчик скорости
заднего колеса системы ABS.>

Имеет ли сигнал ту же фор-
му, что показана на рисунке?

Переходите к ша-
гу 7.

Замените датчик
скорости колеса
системы ABS.

7

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки. <См.
VDC(diag)-26, ПРОЦЕДУРА, Режим проверки.>
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См.
VDC-10, ЗАМЕ-
НА, Блок управ-
ления системы
VDC и гидравли-
ческий блок уп-
равления
(VDCCM&H/U).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной явля-
ются временные
шумовые помехи.
