Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 394

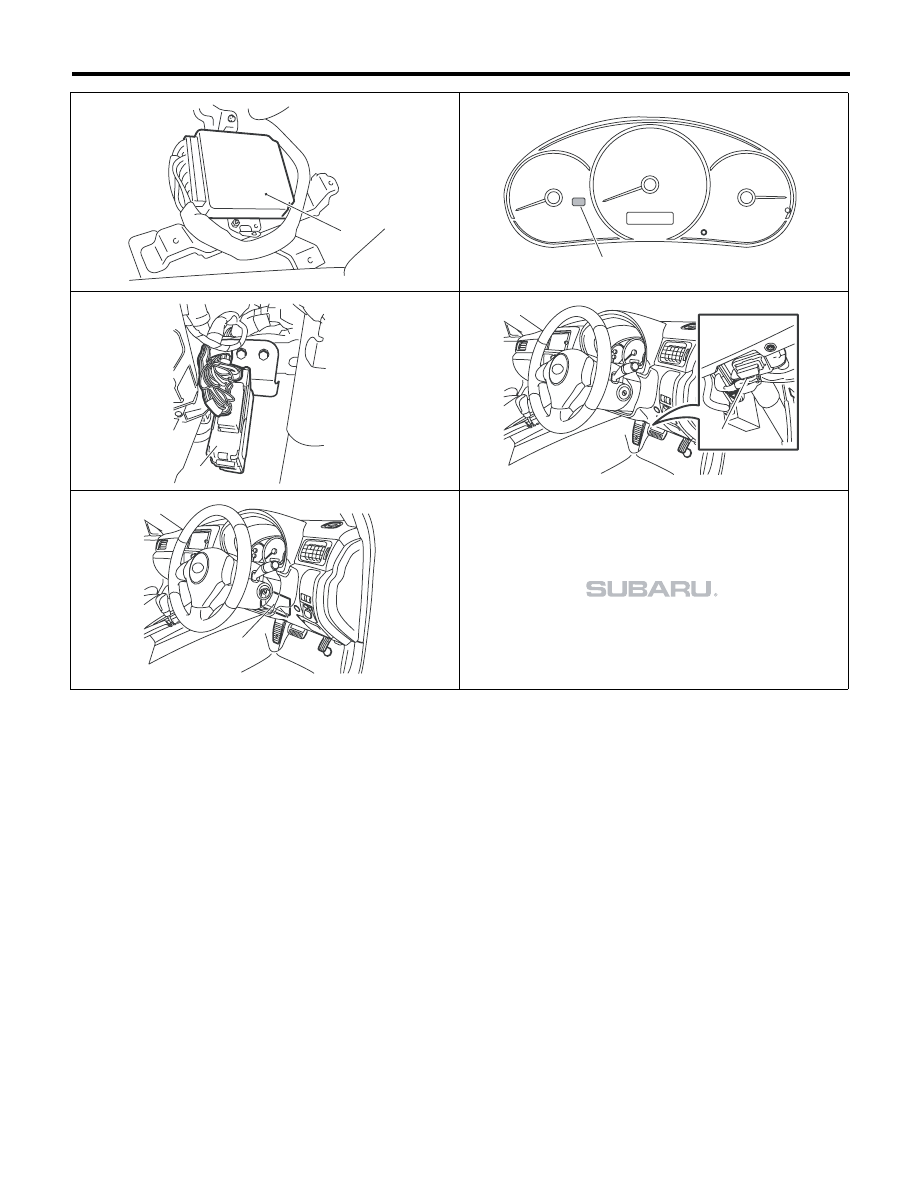

4AT(diag)-8

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

AT-04558

(1)

AT-04561

(2)

AT-04559

(3)

AT-04515

(4)

AT-04560

(5)

4AT(diag)-9

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

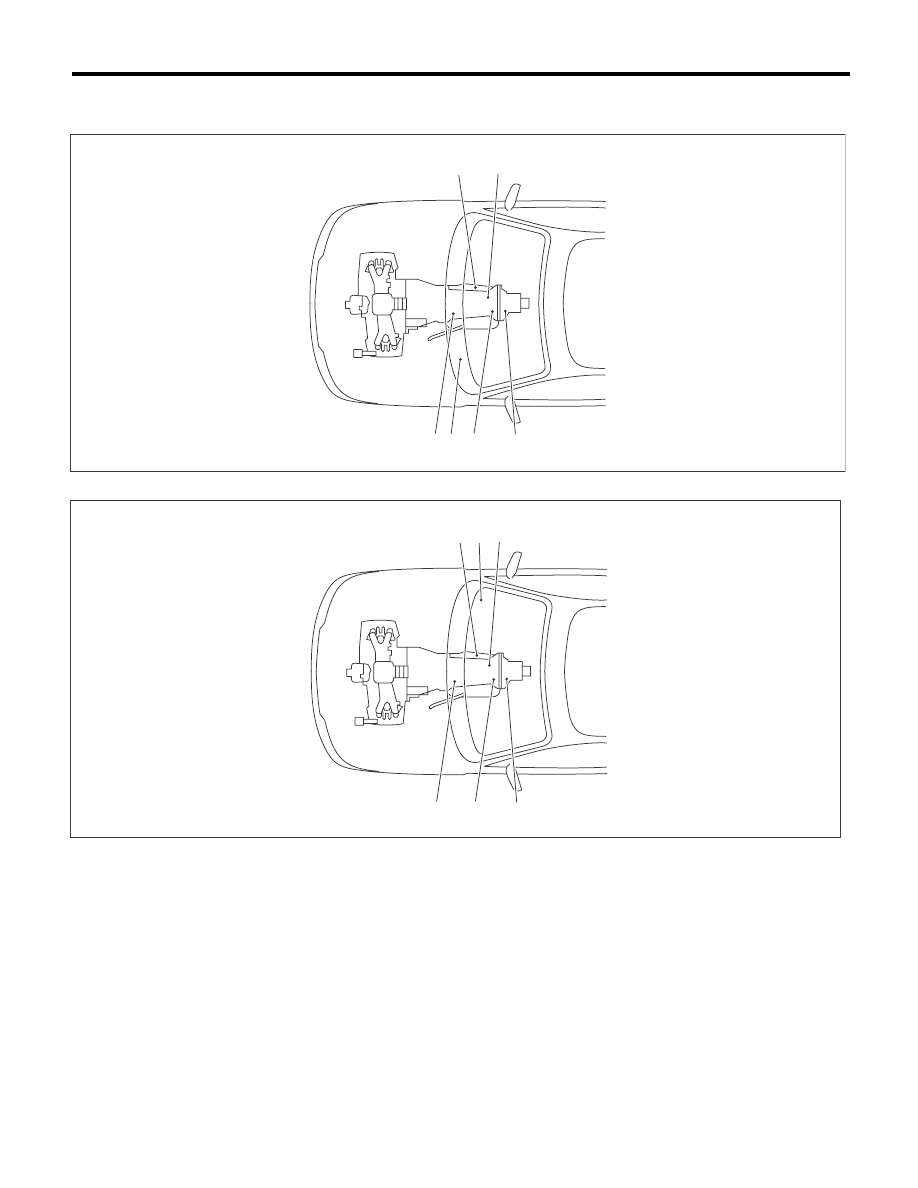

2. ДАТЧИК

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Датчик положения педали аксе-
лератора

(4)

Задний датчик скорости авто-
мобиля

(6)

Датчик температуры ATF

(2)

Передний датчик скорости ав-
томобиля

(5)

Датчик частоты вращения тур-
бины гидротрансформатора

(3)

Выключатель блокиратора

(3)

(6)

(5) (1) (2)

(4)

AT-02979

AT-03491

(3)

(6)

(5)

(1)

(2)

(4)

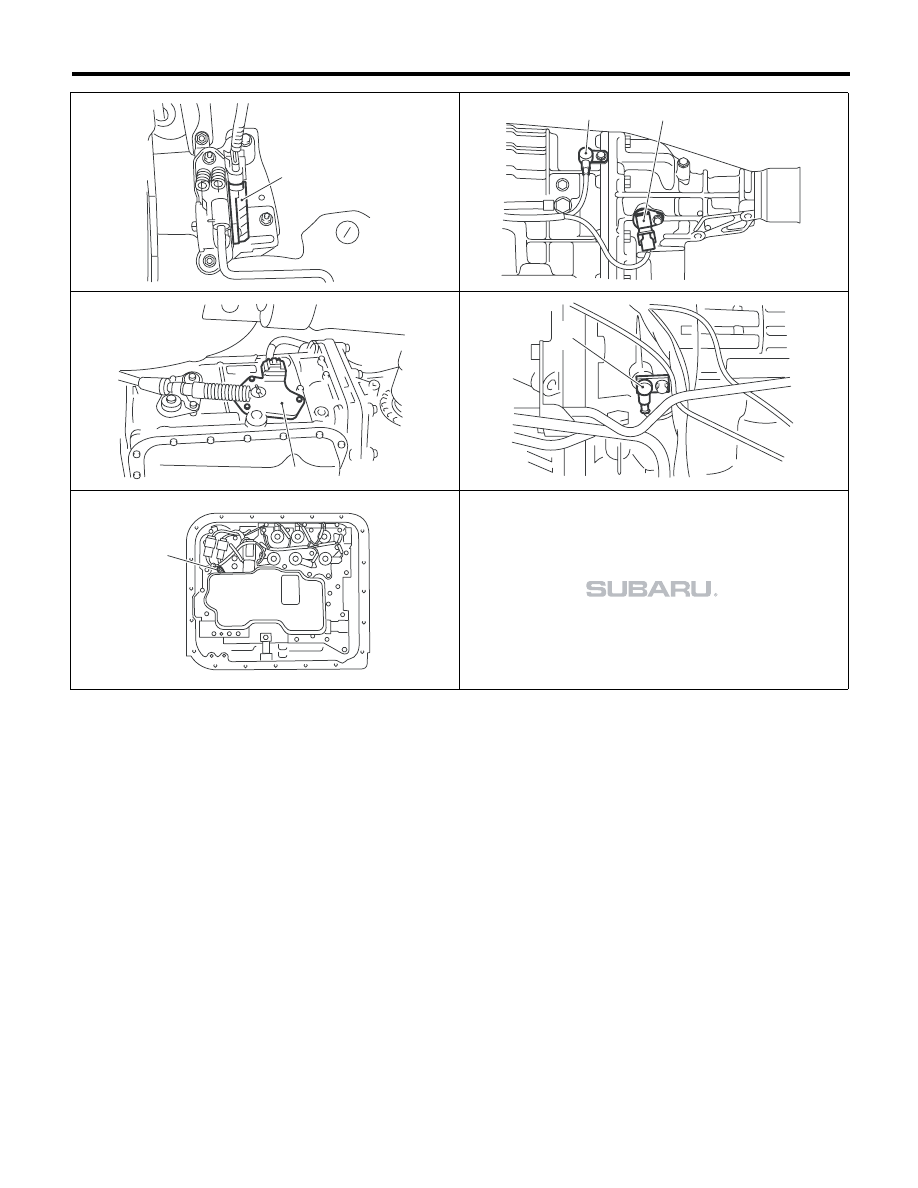

4AT(diag)-10

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

AT-00375

(1)

AT-01474

(2)

(4)

(3)

AT-00330

(5)

AT-00331

(6)

AT-00378

4AT(diag)-11

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

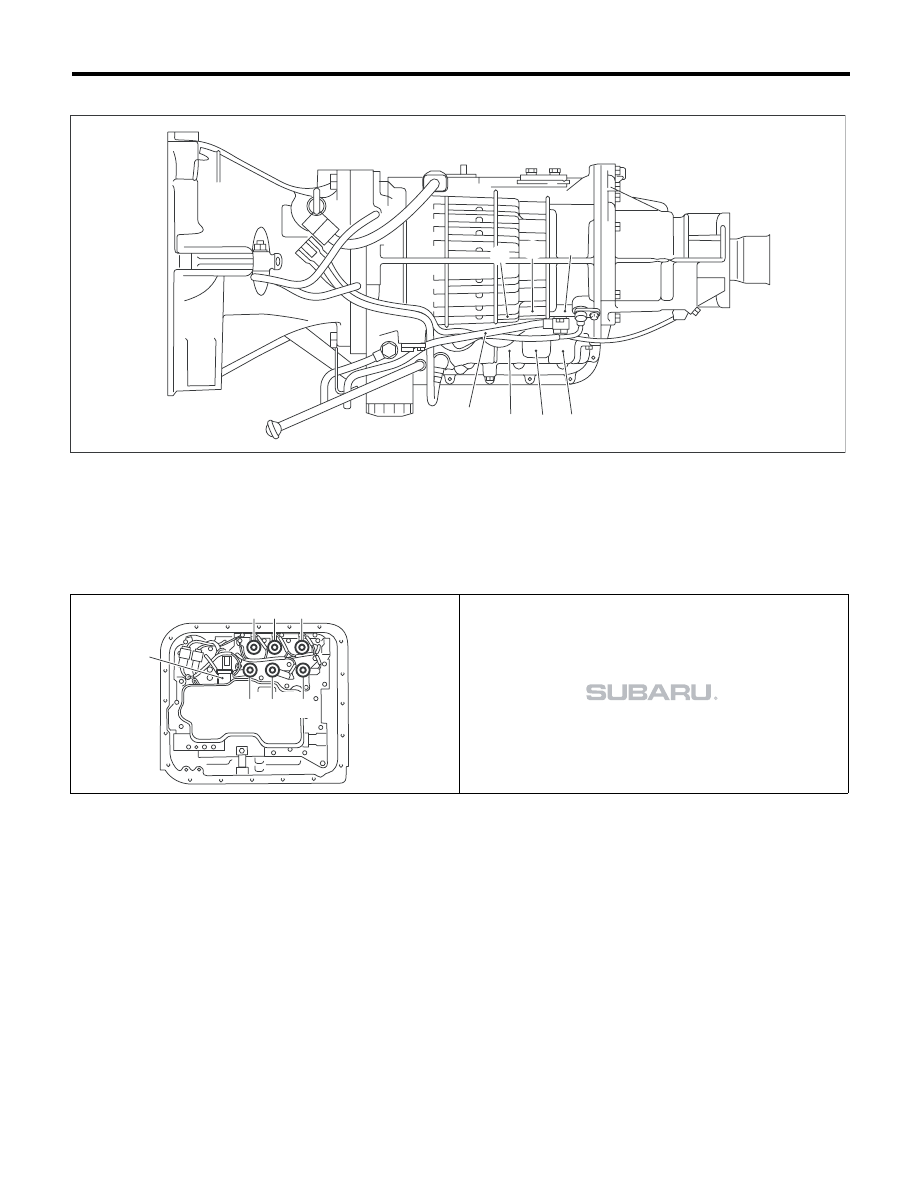

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

(1)

Электромагнитный клапан дав-
ления в магистрали

(4)

Электромагнитный клапан низ-
ших передач и заднего хода

(6)

Электромагнитный клапан муф-
ты передачи крутящего момента

(2)

Электромагнитный клапан муф-
ты высших передач

(5)

Электромагнитный клапан муф-
ты низших передач

(7)

Электромагнитный клапан бло-
кировки

(3)

Электромагнитный клапан тор-
моза 2-4 передач









AT-00379

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(2) (3)

(4)

(7) (6)

(5)

(1)

AT-00380
