CS-12

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

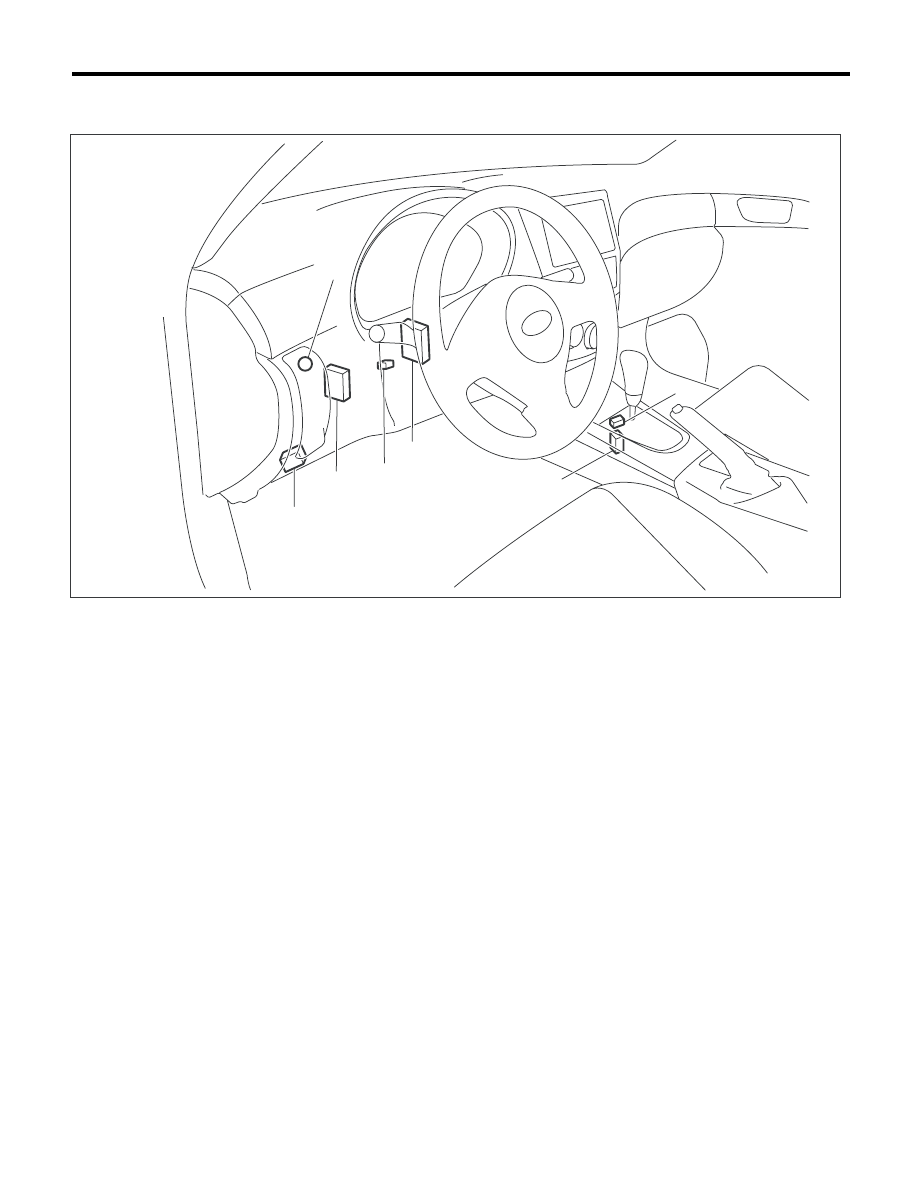

4. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ С СИСТЕМОЙ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

(1) TCM (диапазон “Р”)

(4) Кнопка запуска/остановки двигателя

(6)

Датчик диапазона “P”

(2)
(3)

Центральный блок управления
Выключатель стоп-сигналов

(5) Узел соленоида блокировки переклю-

чения передач

(7)

Блок управления электропита-
нием









CS-00906

(2)

(4)

(3)

(5)

(6)

(7)

(1)

CS-13

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

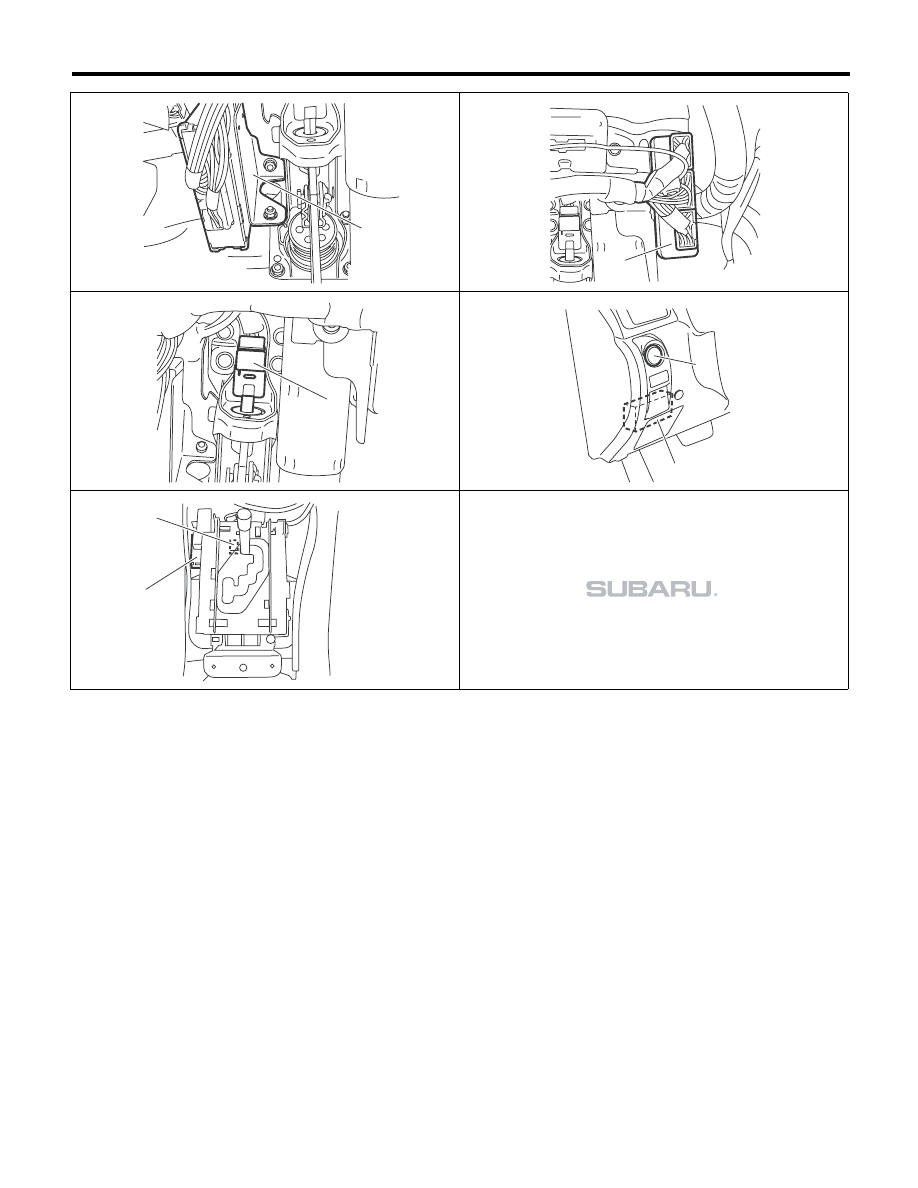

CS-00874

(1)

(2)

CS-00875

CS-00876

(3)

(7)

(4)

CS-00908

CS-00877

(5)

(6)

CS-14

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

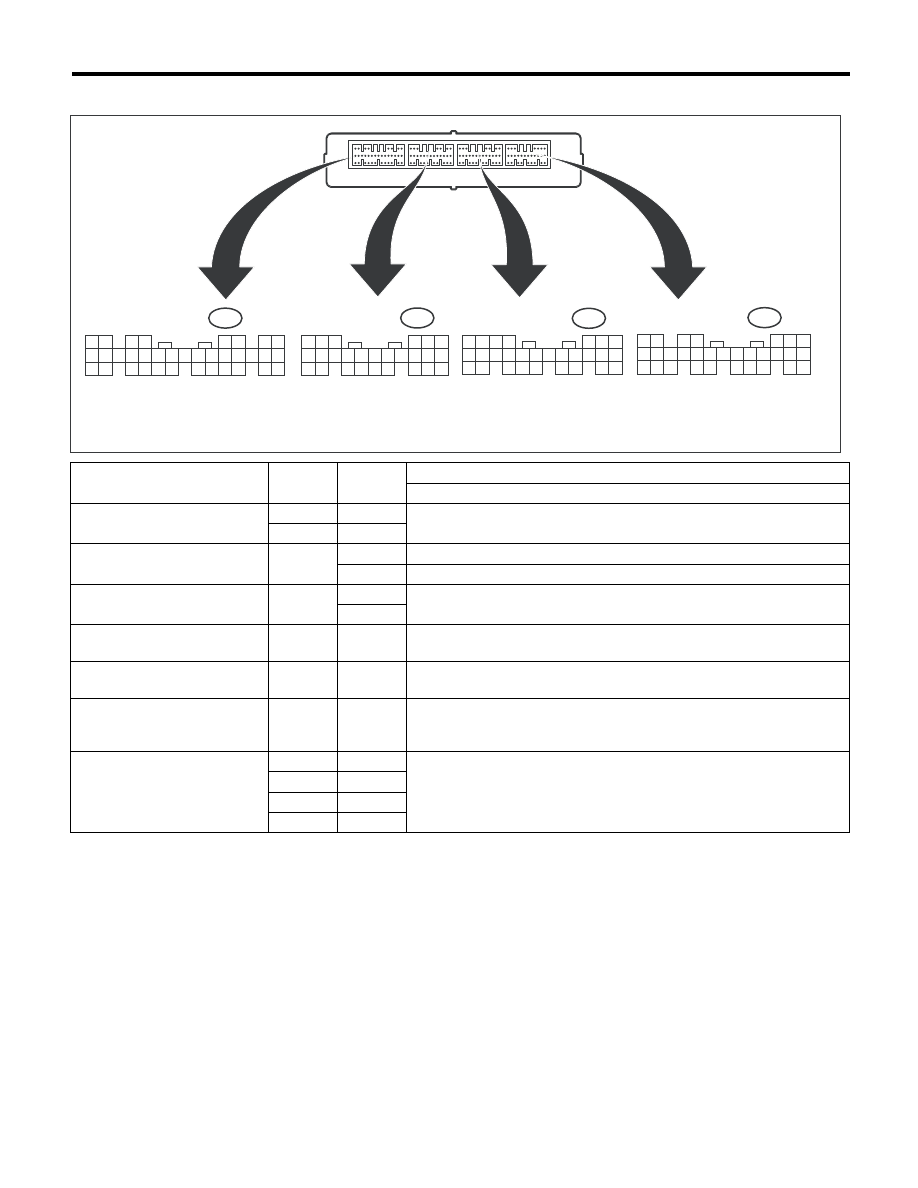

B: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. МОДЕЛИ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

Пункт

Номер

разъема

Номер

клеммы

Входной/выходной сигнал

Измеренное значение и условия измерения

Цепь электропитания от аккуму-
лятора

B279

22

9 — 16 В

B280

6

Цепь электропитания системы
зажигания

B280

1

10 — 15 В при выключателе зажигания в положении ON или START.

7

10 — 15 В при выключателе зажигания в положении ACC.

TCM (диапазон “Р”)

B280

3

Импульсный сигнал

9

Выключатель стоп-сигналов

B280

2

9 — 16 В при выключателе стоп-сигналов в положении ON.

0 В при выключателе стоп-сигналов в положении OFF.

Датчик диапазона “P”

B281

4

0 В при рычаге селектора в диапазоне “P”.

9 — 16 В при рычаге селектора в диапазоне, отличном от “P”.

Выходной сигнал соленоида бло-
кировки переключения передач

B279

12

8,5 — 16 В при снятой блокировке переключения.

0 В при включенной блокировке переключения.

Сигнал датчика системы предуп-
реждения ключа зажигания

B279

2

9 — 16 В при вставленном ключе.

0 В при извлеченном ключе.

Выходной сигнал соленоида бло-
кировки ключа

B279

11

7,5 — 16 В при рычаге селектора в диапазоне, отличном от “P”,

и при выключателе зажигания в положении ON.

0 В в условиях, отличных от указанных выше.

Масса

i84

28

 —

B280

17

B281

20

B279

27

К РАЗЪЕМУ A:

i84

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

13

LAN00314

B280

B:

К РАЗЪЕМУ

B281

C:

К РАЗЪЕМУ

B279

D:

К РАЗЪЕМУ

CS-15

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

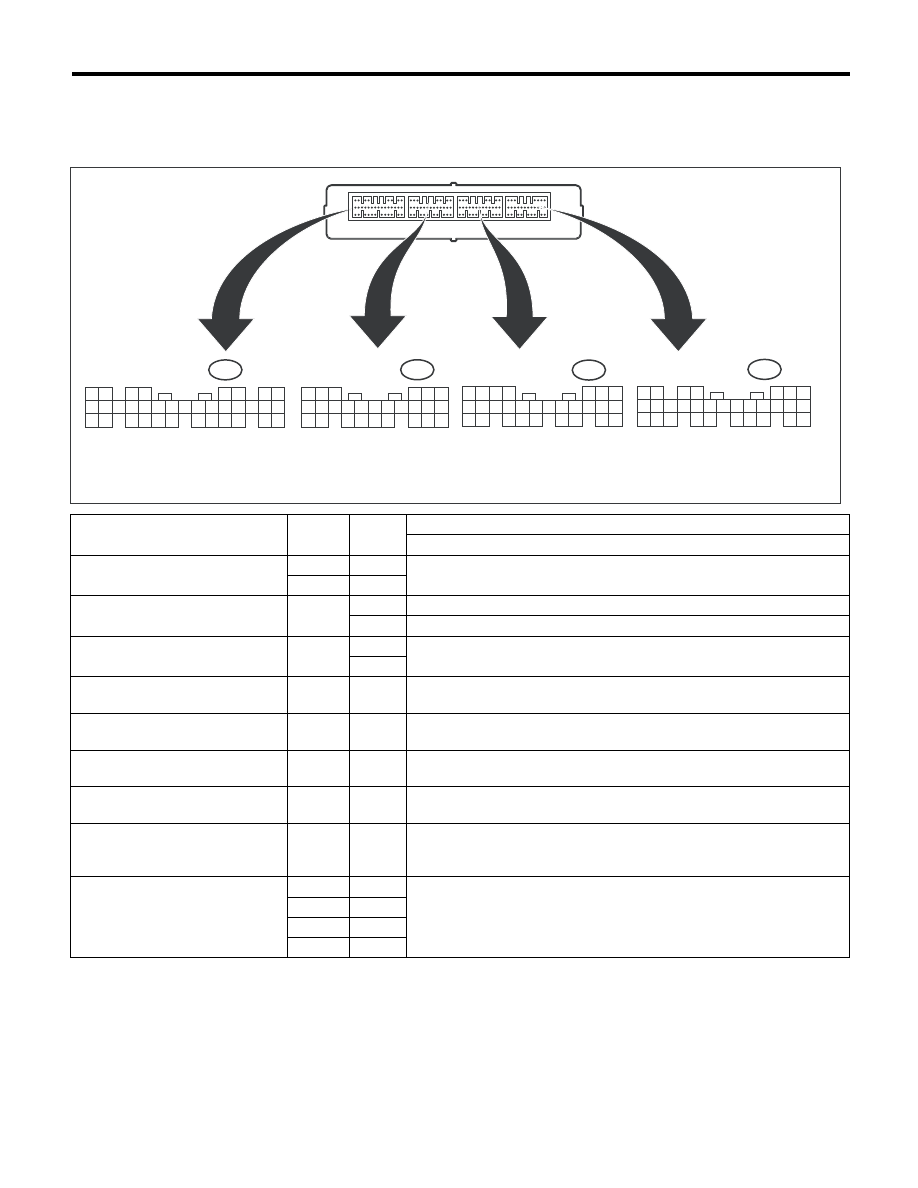

2. МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

Пункт

Номер

разъема

Номер

клеммы

Входной/выходной сигнал

Измеренное значение и условия измерения

Цепь электропитания от ак-
кумулятора

B279

22

9 — 16 В

B280

6

Цепь электропитания систе-
мы зажигания

B280

1

10 — 15 В при выключателе зажигания в положении ON или START.

7

10 — 15 В при выключателе зажигания в положении ACC.

TCM (диапазон “Р”)

B280

3

Импульсный сигнал

9

Выключатель стоп-сигналов

B280

2

9 — 16 В при выключателе стоп-сигналов в положении ON.

0 В при выключателе стоп-сигналов в положении OFF.

Датчик диапазона “P”

B281

4

0 В при рычаге селектора в диапазоне “P”.

9 — 16 при рычаге селектора в диапазоне, отличном от “P”.

Выходной сигнал соленоида
блокировки переключения
передач

B279

12

8,5 — 16 В при снятой блокировке переключения.

0 В при включенной блокировке переключения.

Масса

i84

28

 —

B280

17

B281

20

B279

27

К РАЗЪЕМУ A:

i84

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

13

LAN00314

B280

B:

К РАЗЪЕМУ

B281

C:

К РАЗЪЕМУ

B279

D:

К РАЗЪЕМУ
