FU(H4DOTC)-62

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫ-
ТЫМ ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:

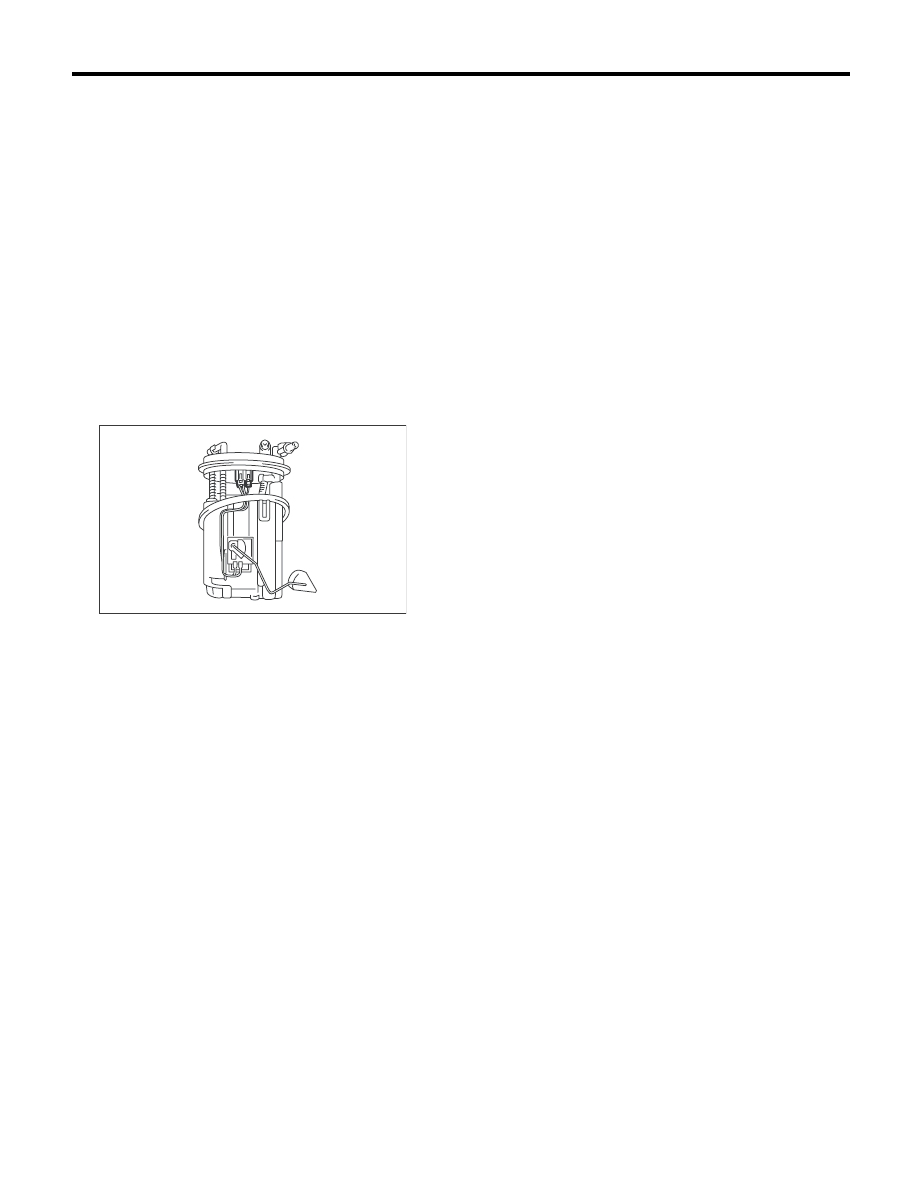

Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса.
<См. FU(H4DOTC)-60, СНЯТИЕ, Топливный на-
сос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Снимите датчик уровня топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,4 кгс-м, 3,2 фунт-сила фут)

FU-01142

FU(H4DOTC)-63

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫ-
ТЫМ ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.

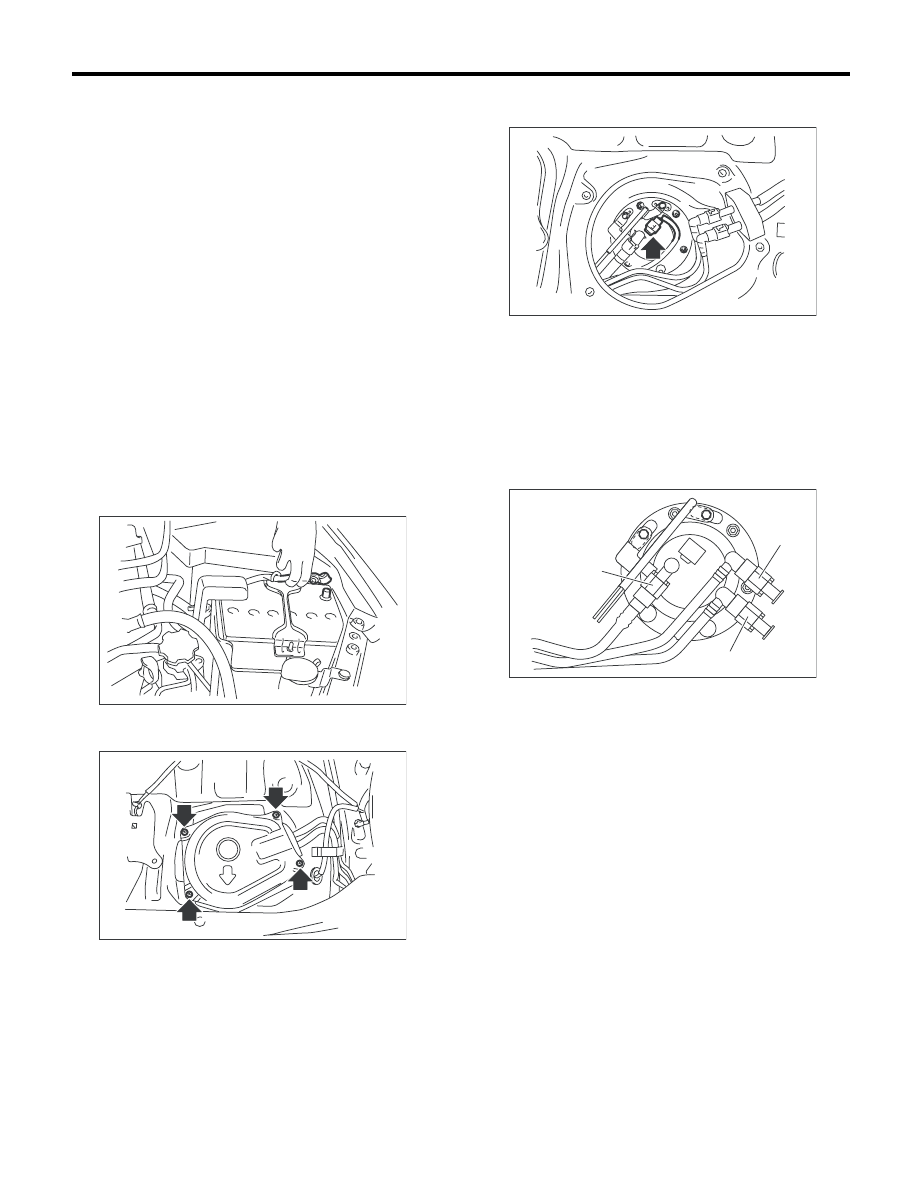

1) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H4DOTC)-49,
СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ SUBARU
SELECT MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

6) Отсоедините разъем от вспомогательного
датчика уровня топлива.

7) Отсоедините быстроразъемный соедини-
тель, а затем отсоедините трубку подачи топ-
лива, трубку возврата топлива и трубку струй-
ного насоса. <См. FU(H4DOTC)-68, СНЯТИЕ,
Магистрали подачи, возврата и отвода паров
топлива.>
8) Отверните гайки и болты, которые крепят
вспомогательный датчик уровня топлива к топ-
ливному баку.

9) Снимите вспомогательный датчик уровня
топлива.

IN-00203

FU-03355

(A) Трубка струйного насоса

(B) Трубка подачи топлива

(C) Трубка возврата топлива

FU-03364

FU-01144

(B)

(C)

(A)

FU(H4DOTC)-64

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

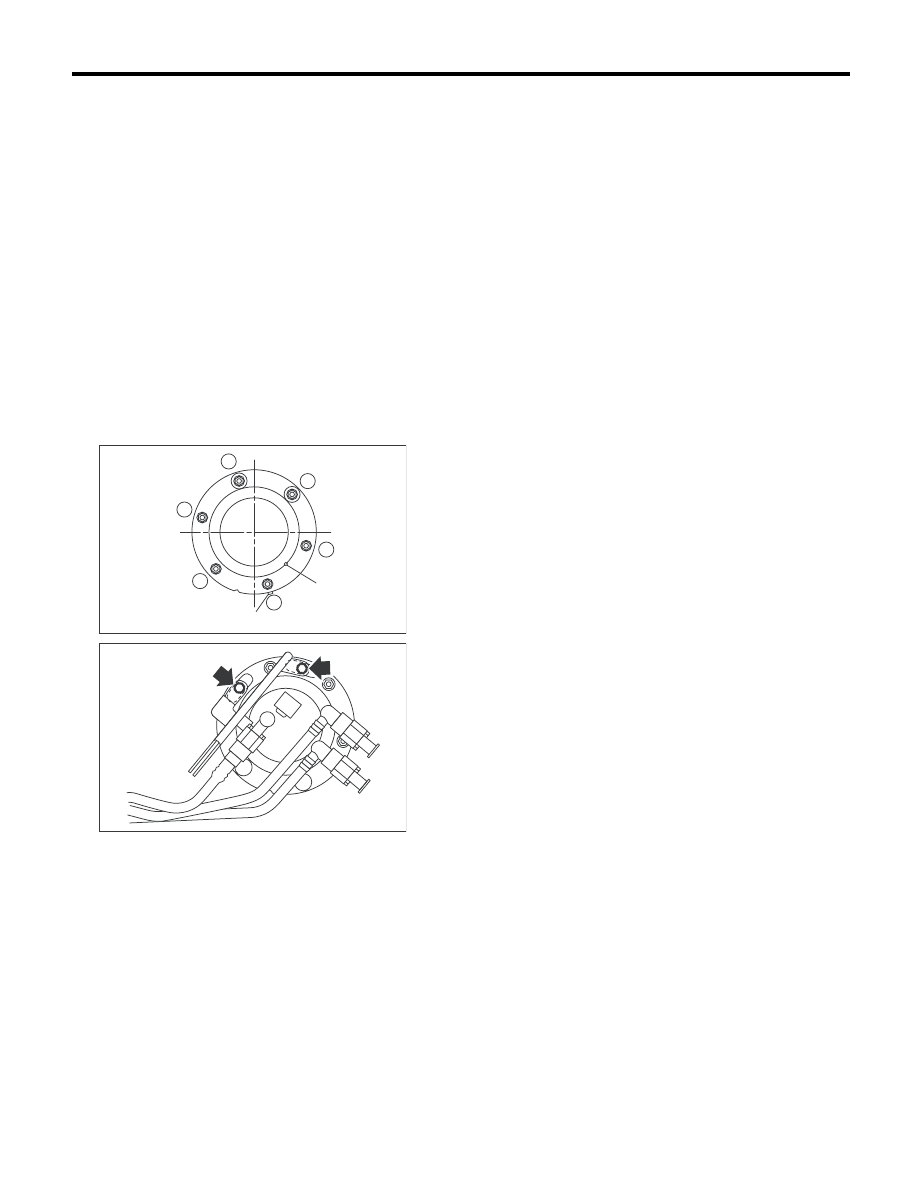

• Установите выступ прокладки (A) в положе-
ние, показанное на рисунке.
• Совместите выступ (B) датчика подуровня
топлива с вырезом в верхней пластине датчи-
ка подуровня топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,4 кгс-м, 3,2 фунт-сила фут)

FU-02836

1

6

5

2

4

3

(B)

(A)

FU-01146

FU(H4DOTC)-65

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Топливный фильтр

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Топливный фильтр составляет единый узел с
топливным насосом.
Обратитесь к разделу “Топливный насос”, в ко-
тором приведены процедуры снятия и установ-
ки. <См. FU(H4DOTC)-60, СНЯТИЕ, Топливный
насос.> <См. FU(H4DOTC)-61, УСТАНОВКА,
Топливный насос.>
