FU(H4DOTC)-50

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

3. СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ
ЗАПРАВОЧНОЙ ГОРЛОВИНЫ)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• В заправочной трубе может остаться топ-
ливо. Перед началом работ, слейте топливо
из заправочной трубы через заправочную
горловину при помощи бензостойкого насо-
са и бензостойкого шланга

∅

10 мм или ме-

нее.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H4DOTC)-12, СНЯТИЕ, Задняя
выхлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>
4) Откройте лючок заправочной горловины и
снимите крышку с горловины.
5) Слейте топливо из заправочной трубы через
заправочную горловину при помощи бензо-
стойкого насоса и бензостойкого шланга

∅

10 мм или менее.

6) Отсоедините шланги заправочной горлови-
ны от узла заправочной трубы.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

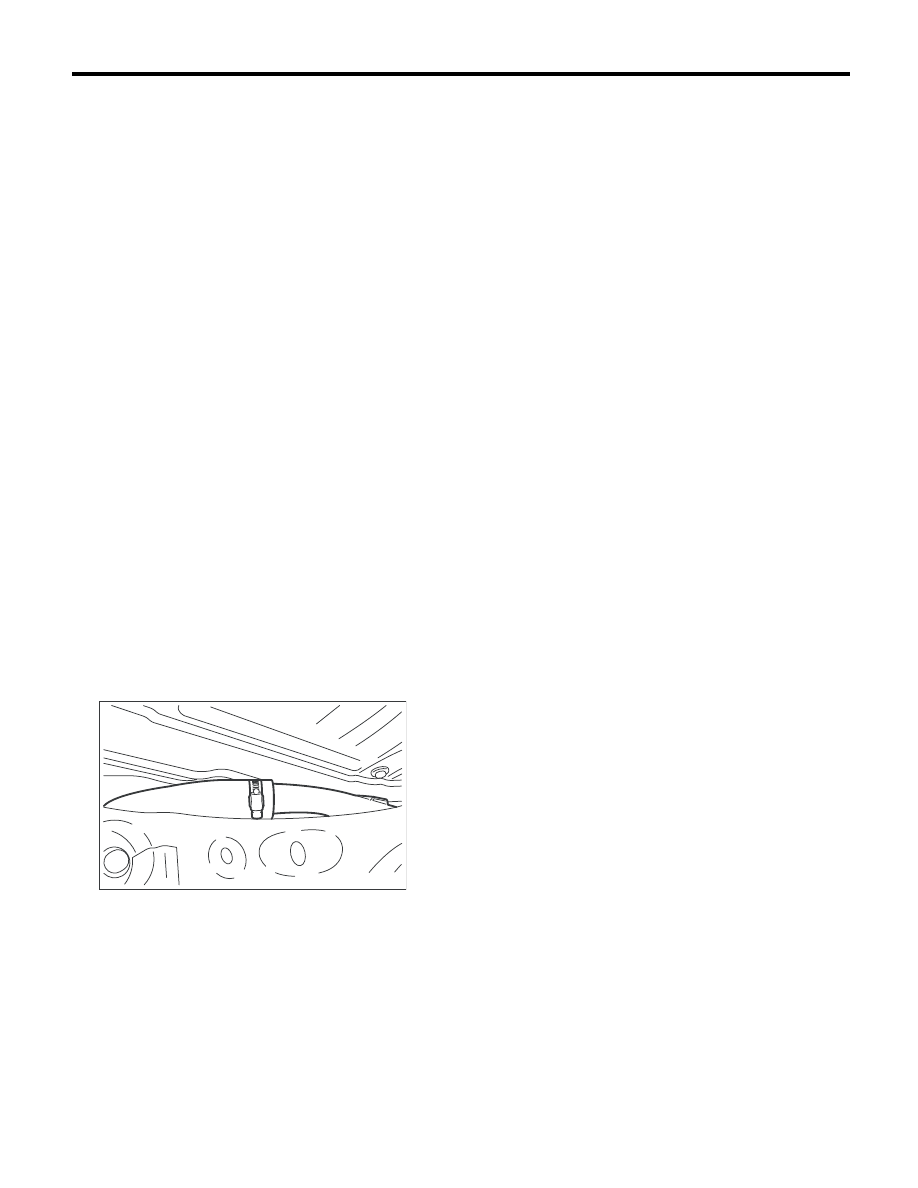

7) Установите под автомобиль емкость и слей-
те топливо, вставив в шланг заправочной гор-
ловины бензостойкий шланг

∅

10 или менее.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

FU-03353

FU(H4DOTC)-51

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака. <См.
FU(H4DOTC)-49, СЛИВ ТОПЛИВА (ПРИ ПОМО-
ЩИ SUBARU SELECT MONITOR), ПРОЦЕДУ-
РА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Снимите заднее сиденье.

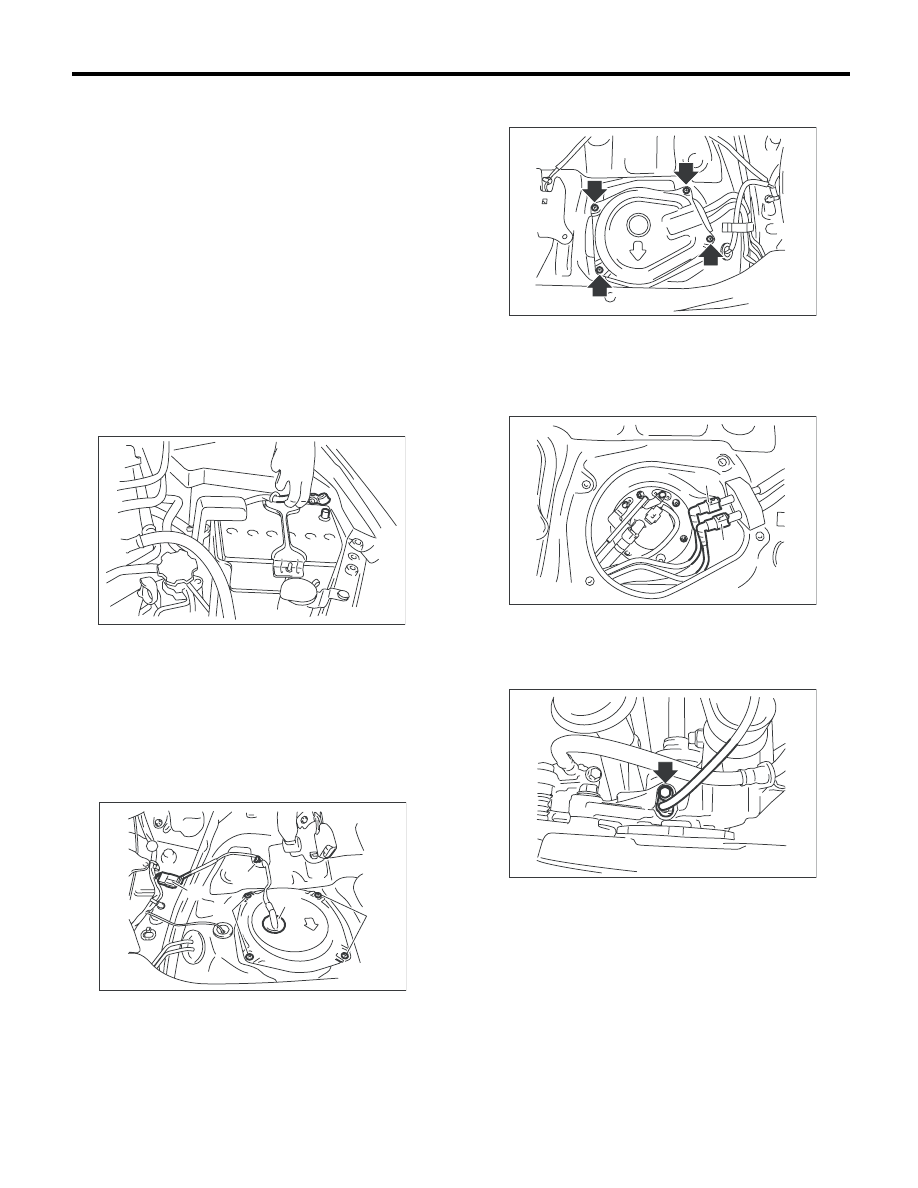

6) Снимите крышку сервисного отверстия топ-
ливного насоса.

(1) Отсоедините разъем топливного насоса
(A) и снимите фиксатор (B).
(2) Отверните болт (C).
(3) Протолкните проходную изолирующую
втулку (D) вниз и снимите крышку сервис-
ного отверстия.

7) Снимите крышку сервисного отверстия вспо-
могательного датчика уровня топлива.

8) Отсоедините быстроразъемный соединитель
трубки подачи топлива (A) и трубки возврата
топлива (B). <См. FU(H4DOTC)-68, СНЯТИЕ,
Магистрали подачи, возврата и отвода паров
топлива.>

9) Снимите задние колеса.
10) Поднимите автомобиль на подъемнике.
11) Снимите датчик скорости заднего колеса
системы ABS с основания задней ступицы.

IN-00203

FU-03354

(A)

(B)

(C)

(C)

(D)

FU-03355

FU-03356

(B)

(A)

FU-03357

FU(H4DOTC)-52

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

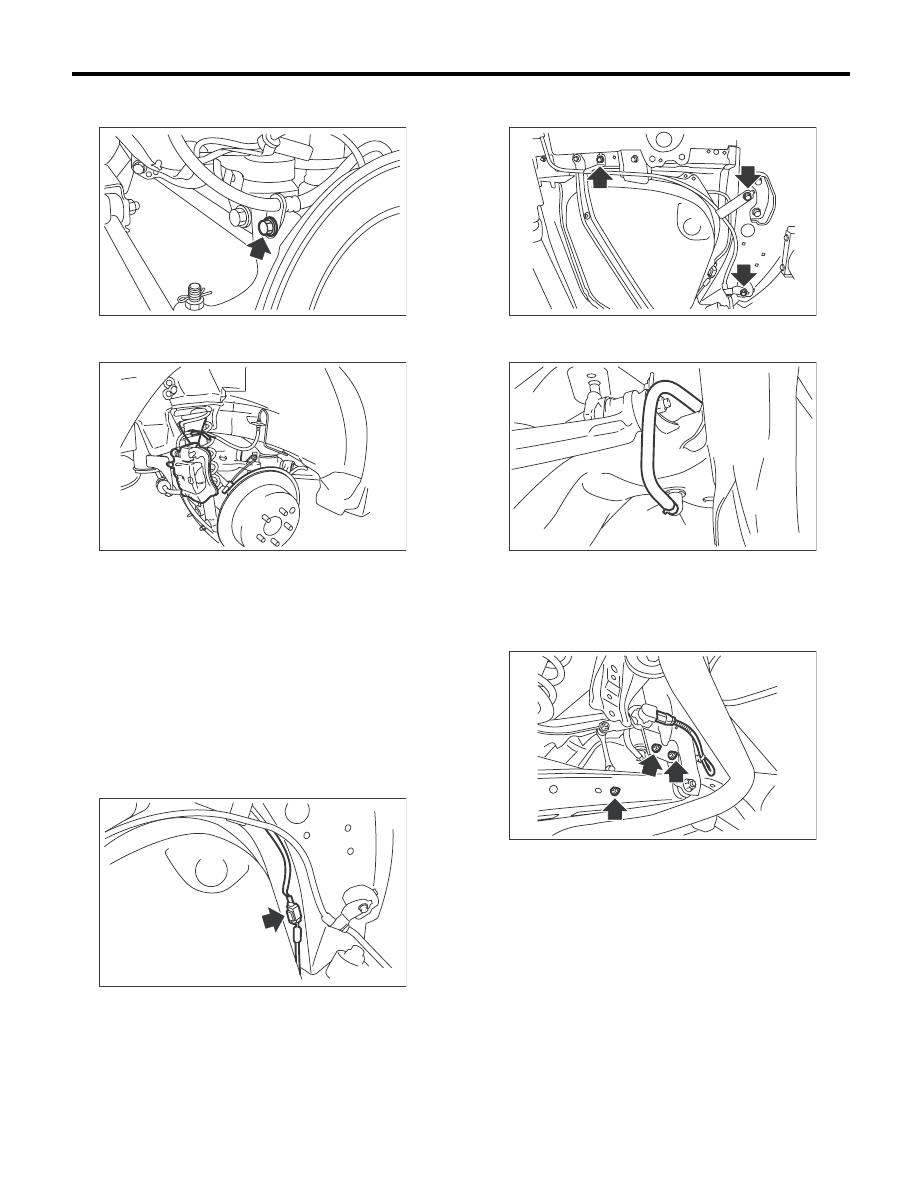

12) Отверните болты, которые крепят кронш-
тейн заднего тормозного шланга.

13) Снимите суппорт заднего тормоза и привя-
жите его сбоку к кузову автомобиля.

14) Снимите трос стояночного тормоза с узла
стояночного тормоза. <См. PB-6, СНЯТИЕ,
Узел стояночного тормоза (задний дисковый
тормоз).>
15) Снимите заднюю выхлопную трубу.
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя выхлоп-
ная труба.>
16) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
17) Снимите теплозащитный экран и щиток
топливного бака.
18) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

19) Отверните болты, которые крепят хомут
троса стояночного тормоза.

20) Отсоедините шланг продувки адсорбера
(B) от соединителя продувки адсорбера (A).

21) Отсоедините разъем, а затем отверните
гайку и снимите задний датчик высоты автомо-
биля (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны).

FU-03276

FU-03358

FU-03277

FU-03278

FU-03298

(A)

(B)

RS-00259

FU(H4DOTC)-53

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

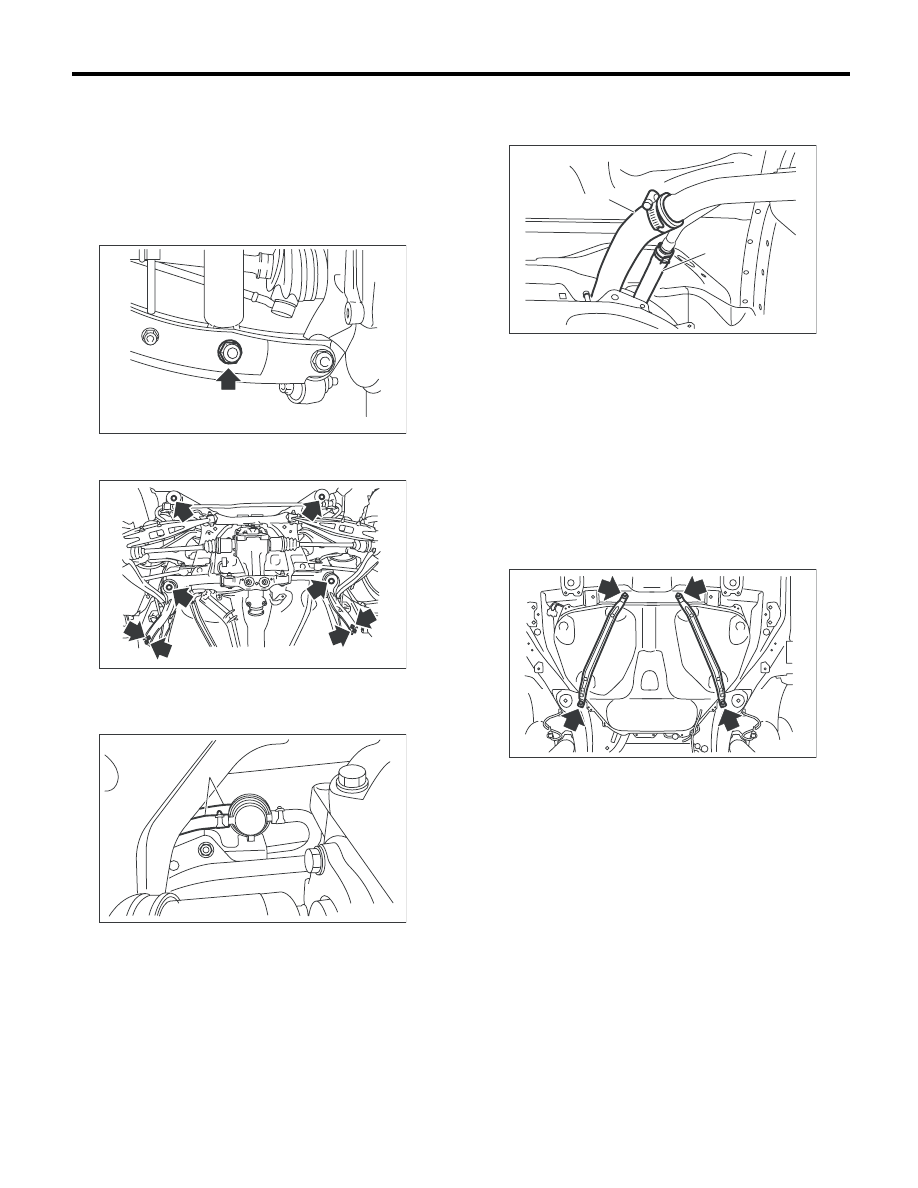

22) Снимите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал транс-
миссионным домкратом.
(2) Отверните болты, которые крепят задний
амортизатор к рычагу задней подвески.

(3) Отверните болты, которые крепят узел
задней подвески к кузову.

(4) Снимите узел задней подвески.

23) Отсоедините шланг двухходового клапана
(A) от двухходового клапана.

24) Отсоедините шланг заправочной горлови-
ны (А) и вентиляционный шланг(В) от узла за-
правочной трубы.

25) Подоприте топливный бак трансмиссион-
ным домкратом, отверните болты бандажа
топливного бака и снимите топливный бак с ав-
томобиля.

ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топли-
во. Это может привести к разбалансировке
левой и правой сторон. Будьте осторожны,
чтобы не уронить топливный бак при сня-
тии.

FU-03359

FU-03439

FU-03281

(A)

FU-03360

(A)

(B)

FU-03282
