Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 187

EN(H4DO)(diag)-176

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

РАЗРЫВ ЦЕПИ В ПРОВОДКЕ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕ-
НИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и электромагнит-
ного клапана управления продувкой адсорбера.
3) Переведите выключатель зажигания в положе-
ние ON.
4) Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B134) № 8 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
электромагнит-
ного клапана уп-
равления продув-
кой адсорбера.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Измерьте сопротивление между клеммами элек-
тромагнитного клапана управления продувкой ад-
сорбера.

Клеммы

№ 1 — № 2:

Сопротивление составля-
ет менее 1 Ом?

Замените элект-
ромагнитный
клапан управле-
ния продувкой
адсорбера. <См.
EC(H4DO 1.5)-7,
Электромагнит-
ный клапан уп-
равления продув-
кой адсорбера.>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DO)(diag)-177

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AR:КДН P0462 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “А”

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0463. <См. EN(H4DO)(diag)-177, КДН
P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА “A”, Процедура диа-
гностики с использованием кодов диагностики неисправностей (КДН).>

AS:КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.>и процедуру про-
верки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>

AT:КДН P0500 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ “А”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.>и процедуру про-
верки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на Subaru
Select Monitor КДН P0462 или
P0463?

Проверьте комби-
нацию приборов.
<См. IDI-8, ПРО-
ВЕРКА ДАТЧИКА
УРОВНЯ ТОПЛИ-
ВА, ПРОВЕРКА,
Система комби-
нации приборов.>

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нормаль-
но. Повторите неис-
правность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае причиной
может быть временный
плохой контакт в разъ-
еме.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН СИСТЕМЫ ABS.
Проверьте КДН системы ABS.

Отображаются ли КДН сис-
темы ABS?

Проведите диагности-
ку в соответствии с
КДН. <См. ABS(diag)-31,
Список кодов диагнос-
тики неисправностей
(КДН).>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DO)(diag)-178

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AU:КДН P0512 ЦЕПЬ ЗАПРОСА СТАРТЕРА

1. МОДЕЛЬ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

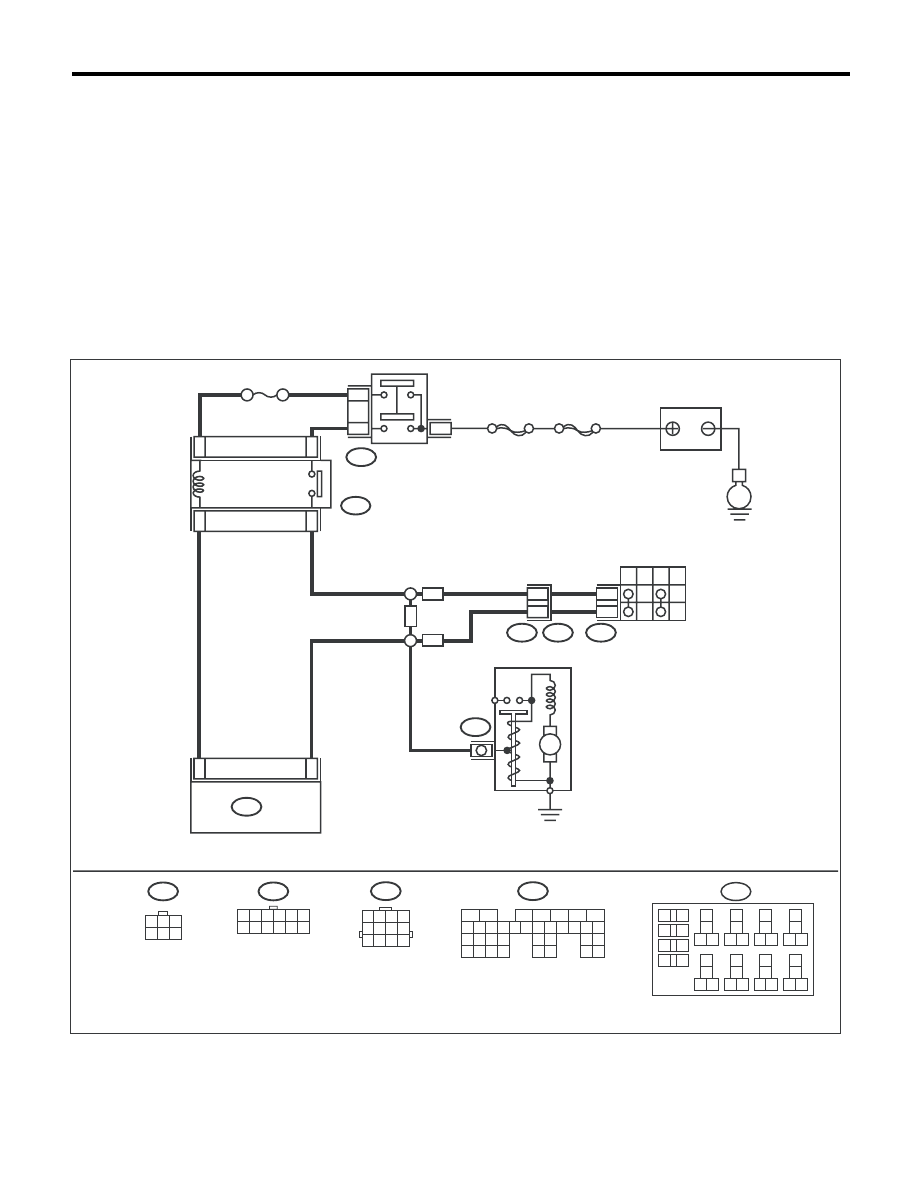

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

No.21

2

6

3

EN-06337

B225

11

9

B32

B21

12

10

SBF-6

E

B72

B135

B12

B14

T3

T7

ECM

12

P

R

N

D

7

12

11

M

1 2 3 4
5 6 7 8
9 10 11 12

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

MT

AT

AT

B:

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B:

B72

1

3

4 5 6

2

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ СТАРТЕРА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

АККУМУЛЯТОР

ГЛАВНЫЙ SBF

EN(H4DO)(diag)-179

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

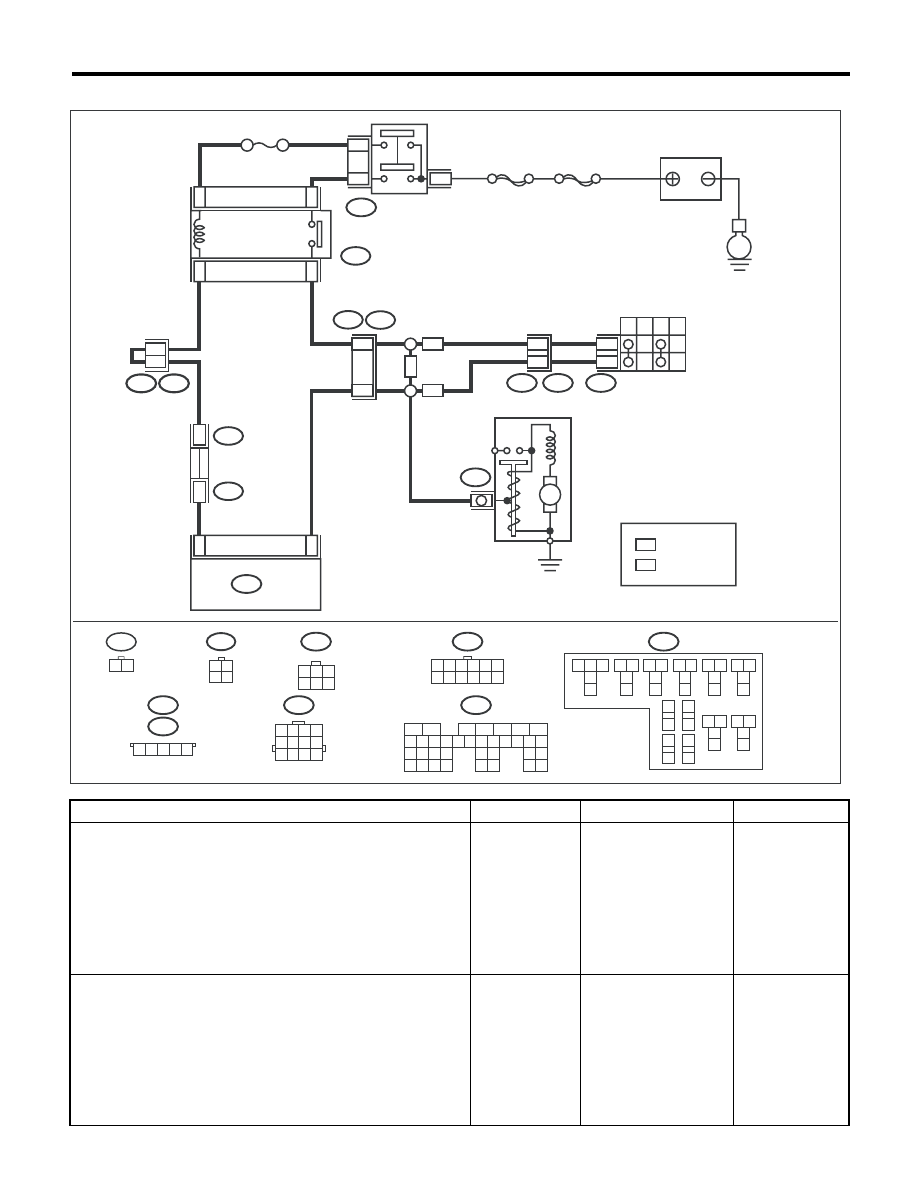

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается
ли какой-либо
другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов
диагностики неисправ-
ности (КДН)”. <См.
EN(H4DO)(diag)-88,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к
шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ВЫКЛЮЧАТЕ-
ЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в положение ON.
4) Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B135) № 21 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В
или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке меж-
ду ECM и выключате-
лем зажигания.

Устраните пло-
хой контакт в
разъеме ECM.

No.21

2

6

3

EN-06351

B225

B251

B252

B441

B442

22

24

B32

B21

23

25

SBF-6

E

B72

B135

B12

B14

T3

T7

ECM

12

P

R

N

D

7

12

11

2

4

M

B72

1 2 3 4
5 6 7 8
9 10 11 12

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

2

3

MT

AT

AT

B:

B:

1

3

4 5 6

2

B251

3 4

1 2

B441

B442

1 2 3 4 5

B225

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

: МОДЕЛЬ AT

AT

:

MT

МОДЕЛЬ MT

B181

B182

2

1

B181

1 2

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ СТАРТЕРА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

МУЛЬТИ-
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

АККУМУЛЯТОР

ГЛАВНЫЙ SBF
