FU(H4DO 1.5)-46

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

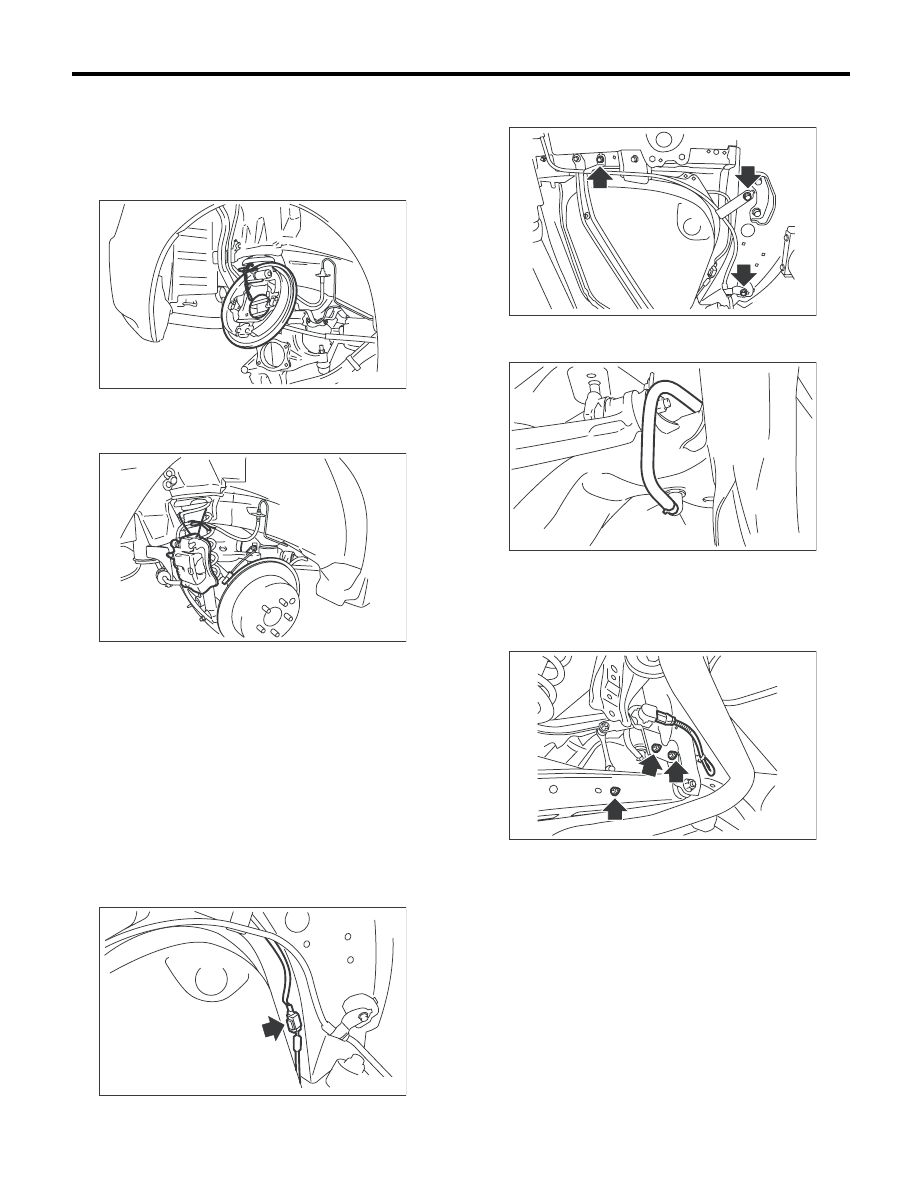

13) Снимите узел задней ступицы. (Модель с
приводом на передние колеса) <См. DS-26,
СНЯТИЕ, Подшипник задней ступицы.>
14) Привяжите узел заднего барабанного тор-
моза к кузову автомобиля (модель с приводом
на передние колеса).

15) Снимите суппорт заднего тормоза и привя-
жите его сбоку к кузову автомобиля. (Модель с
полным приводом)

16) Снимите трос стояночного тормоза с узла
стояночного тормоза.
<См. PB-6, СНЯТИЕ, Узел стояночного тормоза
(задний дисковый тормоз).>
17) Снимите заднюю выхлопную трубу.
<См. EX(H4DO 1.5)-8, СНЯТИЕ, Задняя вы-
хлопная труба.>
18) Снимите карданный вал. (Модель с полным
приводом) <См. DS-10, СНЯТИЕ, Карданный
вал.>
19) Снимите теплозащитный экран и щиток
топливного бака.
20) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

21) Отверните болты, которые крепят хомут
троса стояночного тормоза.

22) Отсоедините шланг продувки адсорбера
(B) от соединителя продувки адсорбера (A).

23) Отсоедините разъем, а затем отверните
гайку и снимите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

FU-03297

FU-03358

FU-03277

FU-03278

FU-03298

(A)

(B)

RS-00259

FU(H4DO 1.5)-47

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

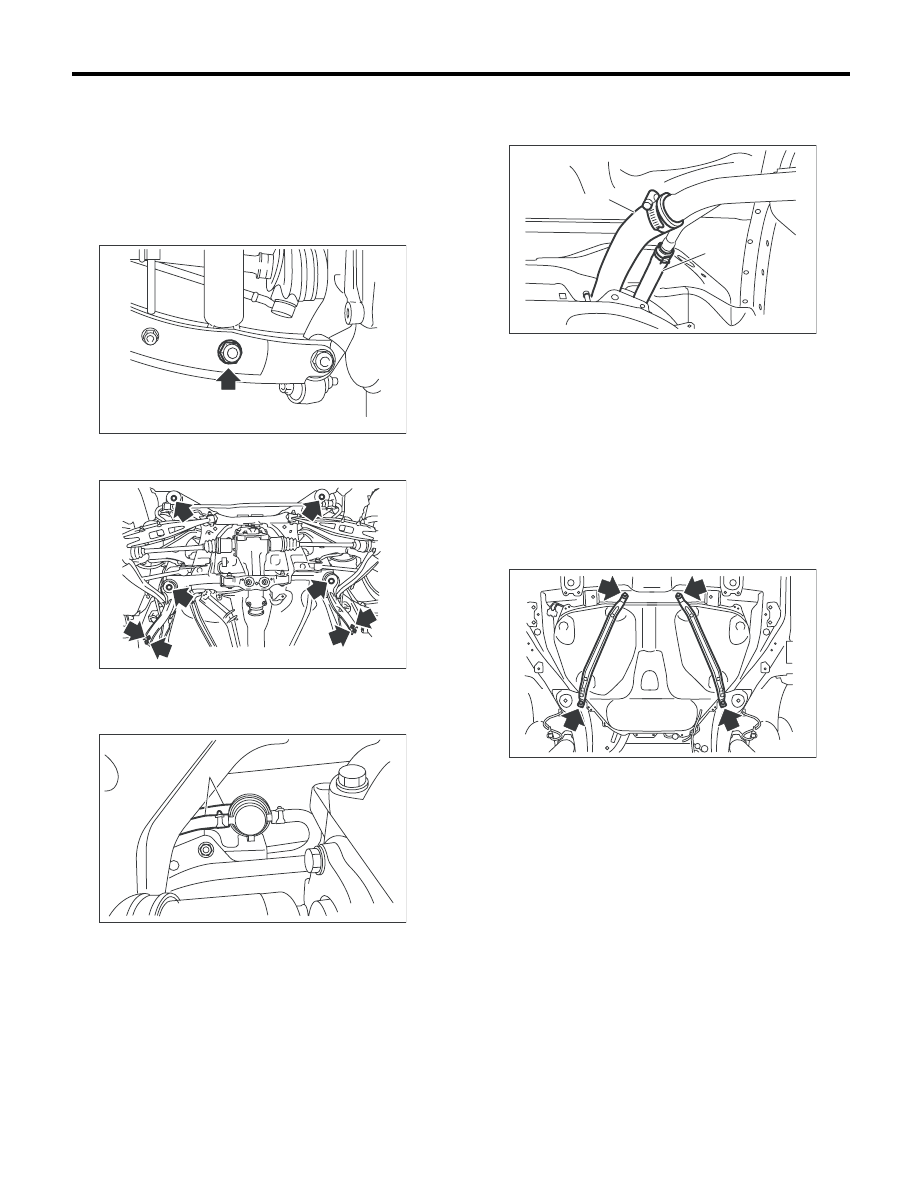

24) Снимите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте узел задней подвески транс-
миссионным домкратом.
(2) Отверните болты, которые крепят задний
амортизатор к рычагу задней подвески.

(3) Отверните болты, которые крепят узел
задней подвески к кузову.

(4) Снимите узел задней подвески.

25) Отсоедините шланг двухходового клапана
(A) от двухходового клапана.

26) Ослабьте хомут и отсоедините шланг за-
правочной горловины (А) и вентиляционный
шланг(В) от заправочной трубы.

27) Подоприте топливный бак трансмиссион-
ным домкратом, отверните болты бандажа
топливного бака и снимите топливный бак с ав-
томобиля.

ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топли-
во. Это может привести к разбалансировке
левой и правой сторон. Будьте осторожны,
чтобы не уронить топливный бак при сня-
тии.

FU-03359

FU-03439

FU-03281

(A)

FU-03360

(A)

(B)

FU-03282

FU(H4DO 1.5)-48

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

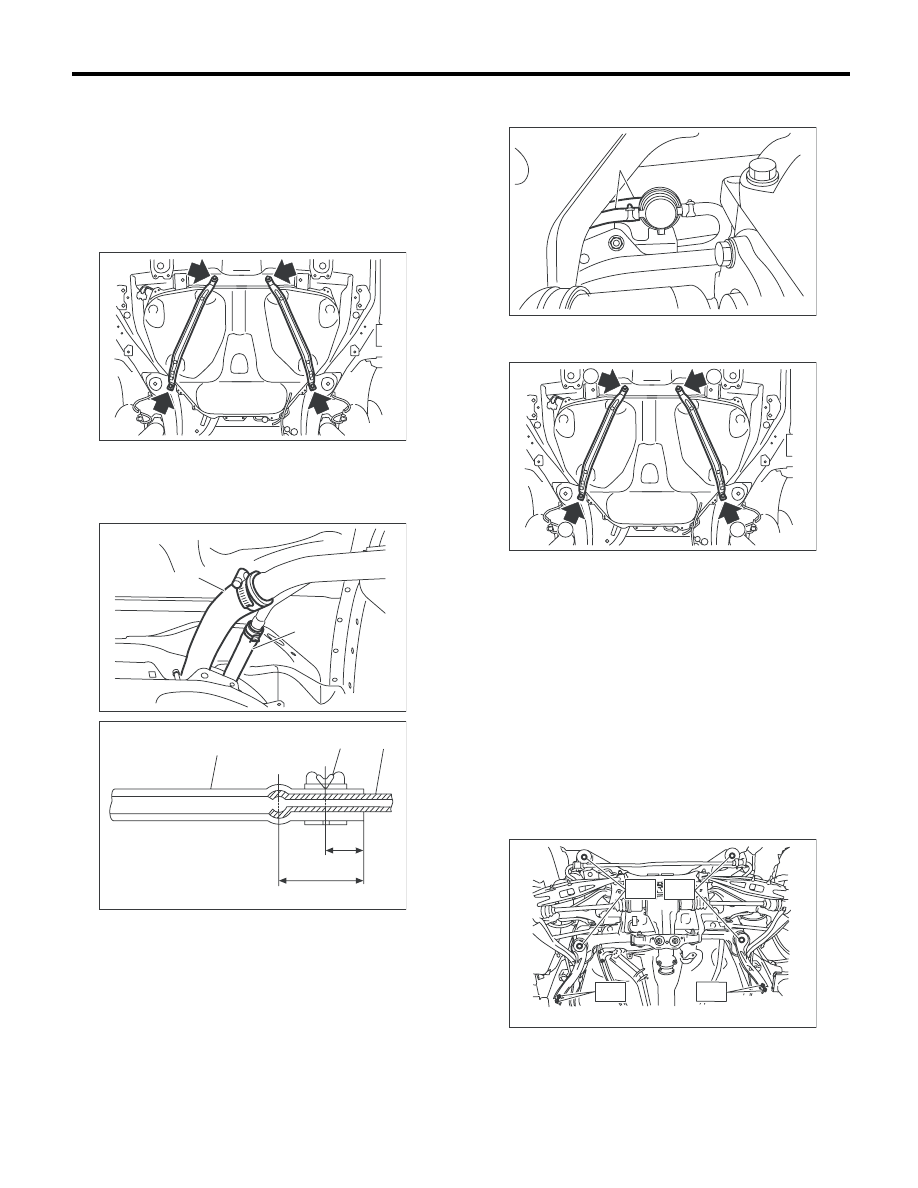

B: УСТАНОВКА

1) Подоприте топливный бак трансмиссионным
домкратом, установите топливный бак на мес-
то и временно затяните болты бандажа топ-
ливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

2) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, а затем установите хомут и
зажим как показано на рисунке.

3) Присоедините шланг двухходового клапана
(A) к двухходовому клапану.

4) Затяните болты бандажа топливного бака в
порядке, указанном на рисунке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте узел задней подвески транс-
миссионным домкратом.
(2) Подоприте узел задней подвески и затя-
ните болты, которые крепят узел задней
подвески к кузову.

Момент затяжки:

T1: 70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)
T2: 200 Нм (20,4 кгс-м, 147,5 фунт-сила фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-03282

FU-03360

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-03281

(A)

FU-03408

3

1

2

4

FU-03440

T2

T2

T2

T2

T2

T2

T2

T2

T1

T2

T2

T1

FU(H4DO 1.5)-49

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

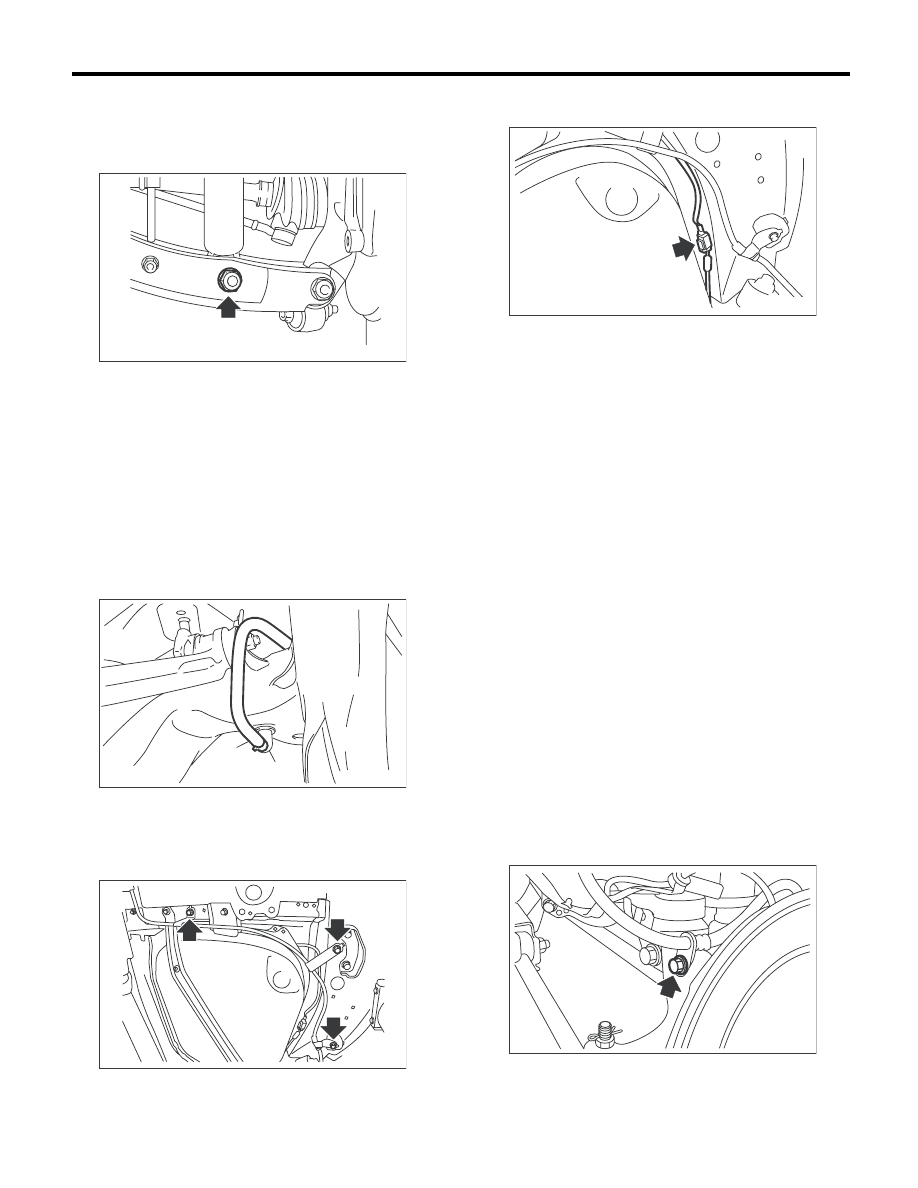

(3) Затяните болты, которые крепят задний
амортизатор к рычагу задней подвески.

Момент затяжки:

120 Нм (12,2 кгс-м, 88,5 фунт-сила фут)

6) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
8) Присоедините шланг продувки адсорбера
(B) к соединителю продувки адсорбера (A).

9) Затяните болты, которые крепят хомут тро-
са стояночного тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

10) Подключите разъем к датчику скорости
заднего колеса системы ABS.

11) Установите теплозащитный экран.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

12) Установите щиток топливного бака.

Момент затяжки:

Гайка: 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
Болт: 17,5 Нм (1,8 кгс-м, 12,9 фунт-сила-фут)

13) Установите карданный вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
14) Установите заднюю выхлопную трубу.
<См. EX(H4DO 1.5)-8, УСТАНОВКА, Задняя вы-
хлопная труба.>
15) Опустите автомобиль.
16) Присоедините трос стояночного тормоза к
узлу стояночного тормоза. <См. PB-7, УСТА-
НОВКА, Узел стояночного тормоза (задний
дисковый тормоз).>
17) Установите заднюю ступицу и узел заднего
барабанного тормоза. (Модель с приводом на
передние колеса) <См. DS-27, УСТАНОВКА,
Подшипник задней ступицы.>
18) Установите суппорт заднего тормоза. (Мо-
дель с полным приводом) <См. BR-27, УСТА-
НОВКА, Узел заднего дискового тормоза.>
19) Затяните болты, которые крепят кронш-
тейн заднего тормозного шланга.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

FU-03359

FU-03298

(A)

(B)

FU-03278

FU-03277

FU-03276
