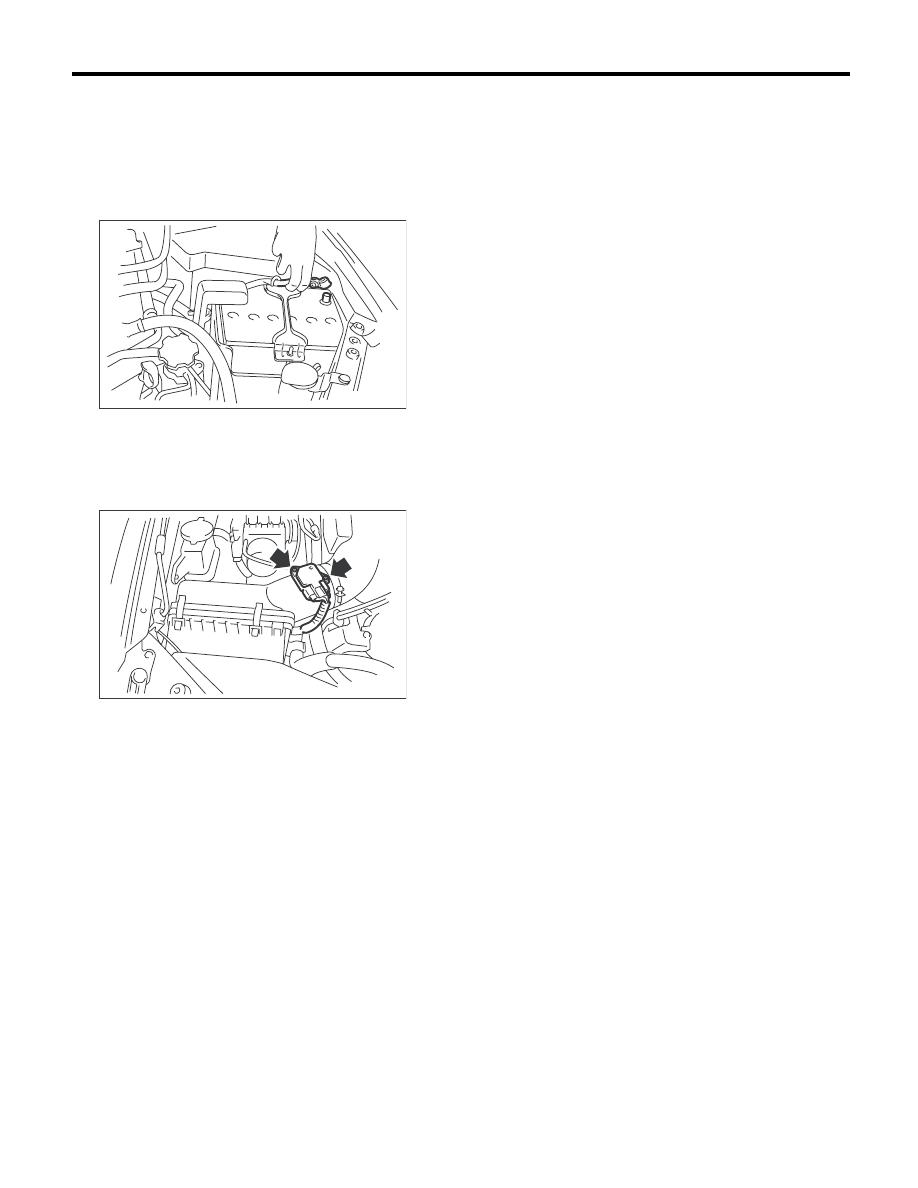

FU(H4DO 1.5)-30

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11.Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

IN-00203

FU-01106

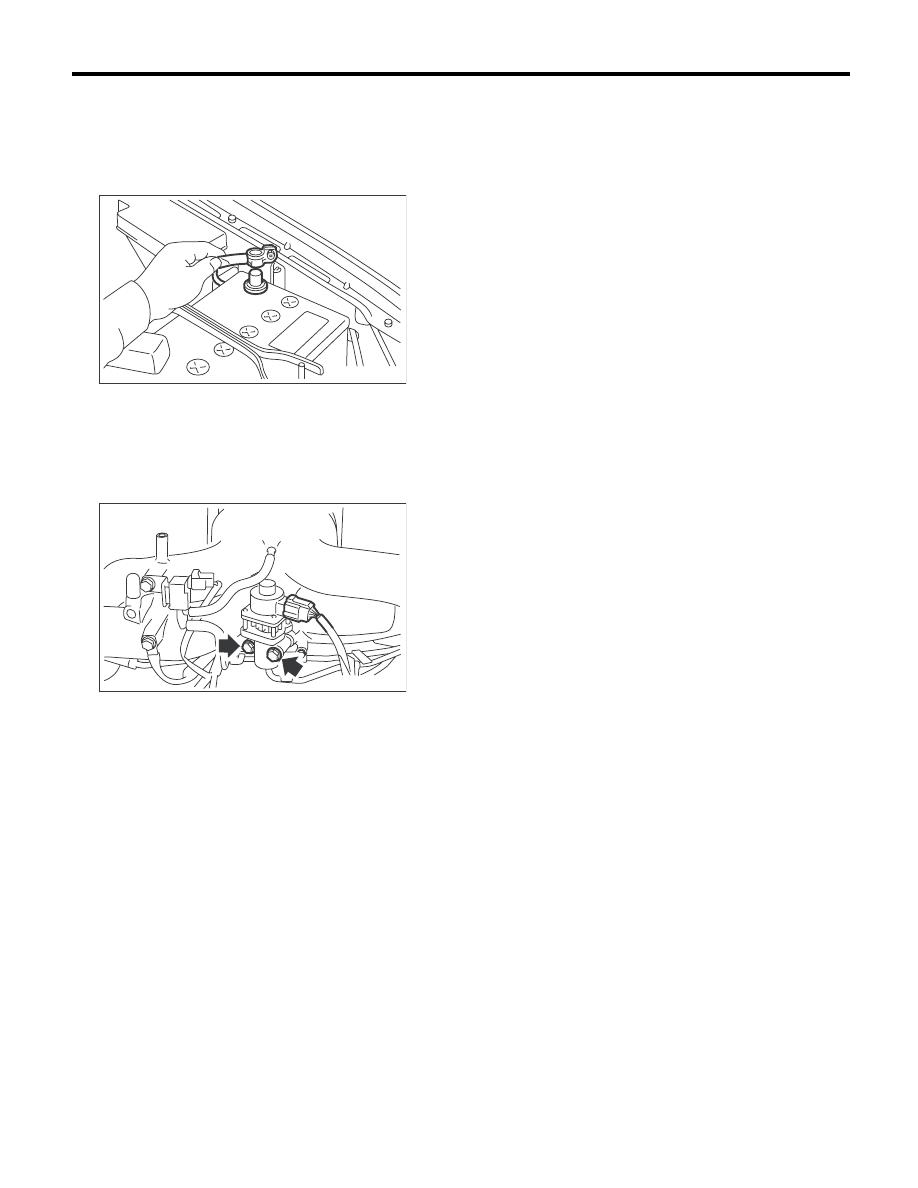

FU(H4DO 1.5)-31

Клапан рециркуляции выхлопных газов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Клапан рециркуляции

выхлопных газов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите генератор. <См. SC(H4DO 1.5)-12,
СНЯТИЕ, Генератор.>
3) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.
4) Снимите клапан рециркуляции выхлопных
газов с впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-00009

FU-03262

FU(H4DO 1.5)-32

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Топливный инжектор

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте лючок заправочной горловины и
снимите крышку с горловины.
4) Снимите впускной соединительный патру-
бок.
5) Снимите правый щиток топливной трубки.

6) Снимите фиксатор жгута проводки (A),
удерживающий жгут проводки двигателя на
трубке инжектора.
7) Отсоедините разъем (В) от топливного ин-
жектора.

8) Отверните болт, который крепит трубку топ-
ливного инжектора к впускному коллектору.

9) Снимите топливный инжектор, приподняв
трубку инжектора.

2. ЛЕВАЯ СТОРОНА

1) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте лючок заправочной горловины и
снимите крышку с горловины.
4) Снимите левый щиток топливной трубки.

5) Снимите фиксатор жгута проводки (A),
удерживающий жгут проводки двигателя на
трубке инжектора.

IN-00203

FU-03061

(B)

(B)

(A)

FU-02803

FU-02793

IN-00203

FU-03060

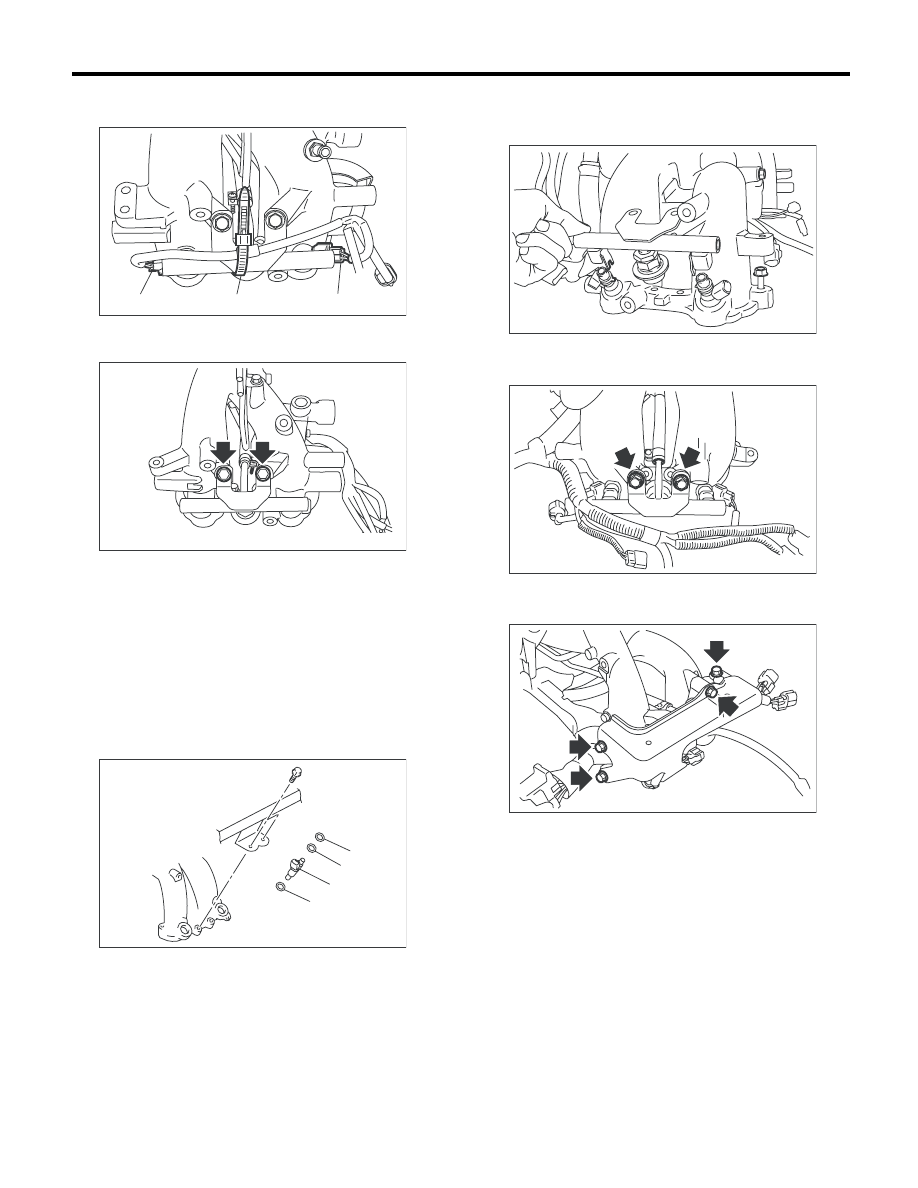

FU(H4DO 1.5)-33

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6) Отсоедините разъем (В) от топливного ин-
жектора.

7) Отверните болт, который крепит трубку топ-
ливного инжектора к впускному коллектору.

8) Снимите топливный инжектор, приподняв
трубку инжектора.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новое уплотнительное кольцо и
изолятор.

• Совместите выступ на топливном инжекторе
с трубкой топливного инжектора, как показано
на рисунке.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A) Уплотнительное кольцо

(B) Изолятор

(C) Топливный инжектор

(D) Уплотнительное кольцо

(A)

(B)

(B) FU-02791

FU-03467

(A)

(B)

(D)

(C)

FU-02804

FU-02805

FU-02793

FU-03061
