NT-4

Примечание

ПРИМЕЧАНИЕ

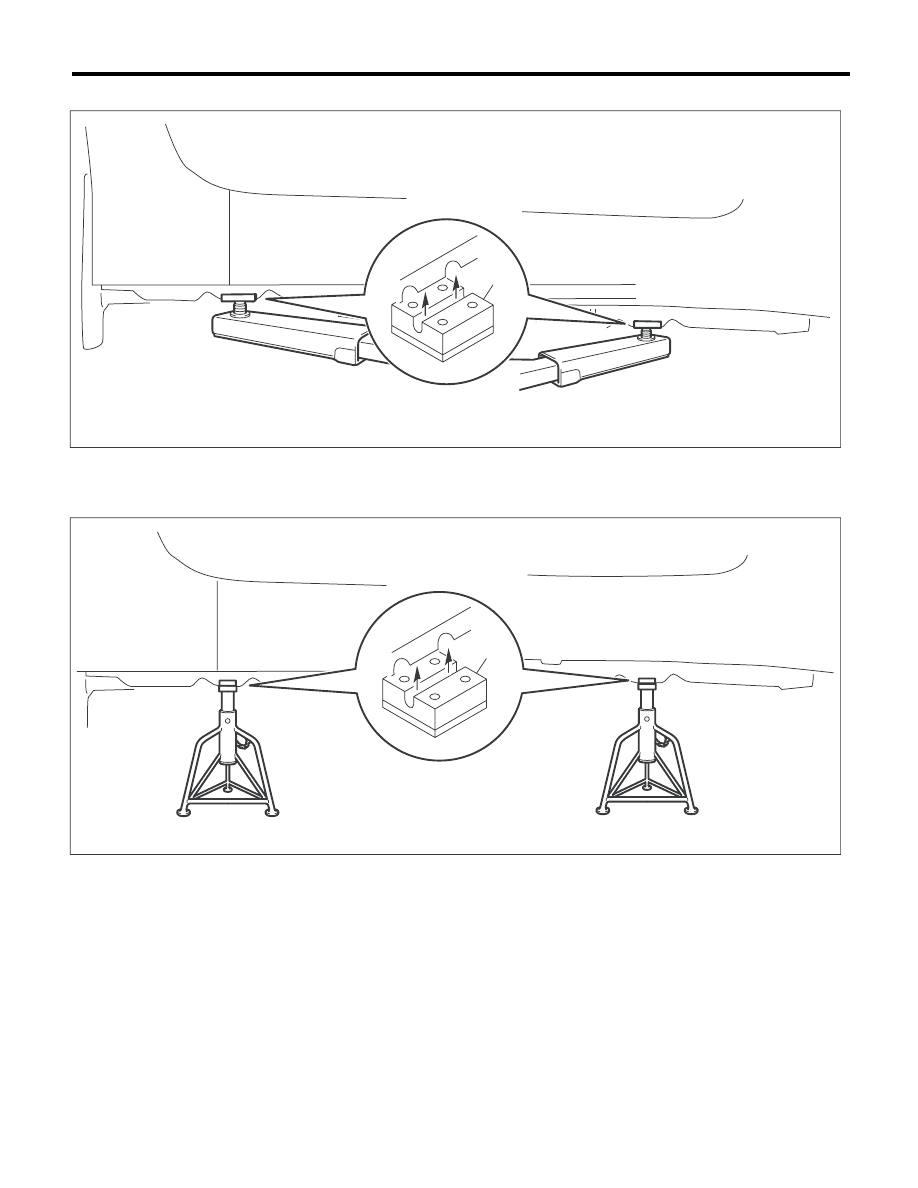

Подъемник

Жесткие козлы

(A)

Прокладка





(A)

Прокладка





NT-00241

(A)

NT-00242

(A)

NT-5

Примечание

ПРИМЕЧАНИЕ

Платформенный подъемник

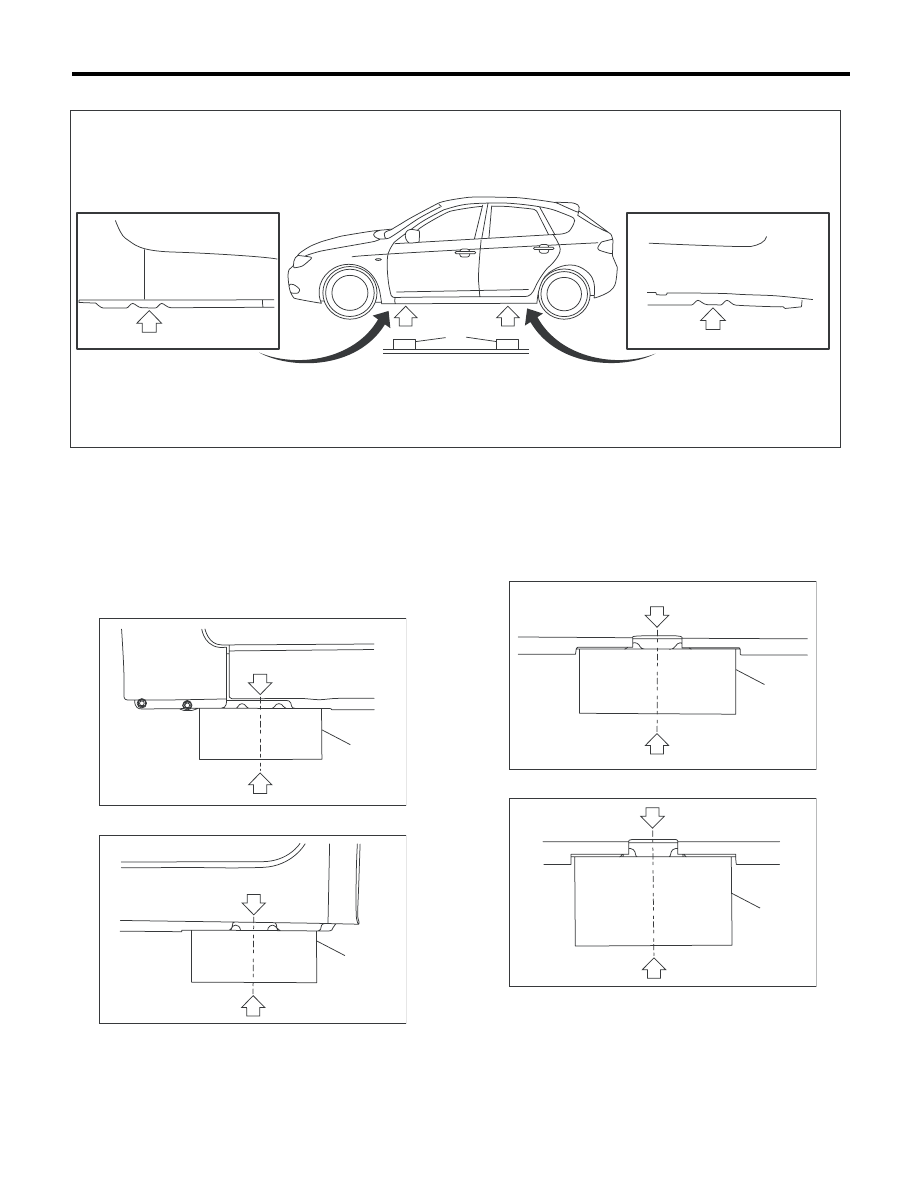

• Используйте прокладки, установив их в ука-
занные ниже положения.

• Модель без спойлеров порогов
В моделях без спойлеров порогов, совмести-
те центр прокладки с центром участка, рас-
положенного между углублениями в пороге.

Передняя часть автомобиля

Задняя часть автомобиля

• Модель со спойлерами порогов
В моделях со спойлерами порогов, совмести-
те центр прокладки с центром выреза в спой-
лере.

Передняя часть автомобиля

Задняя часть автомобиля

(A)

Прокладка





NT-00243

(A)

(A) Прокладка

NT-00219

(A)

NT-00220

(A)

(A) Прокладка

NT-00221

(A)

NT-00222

(A)

NT-6

Примечание

ПРИМЕЧАНИЕ

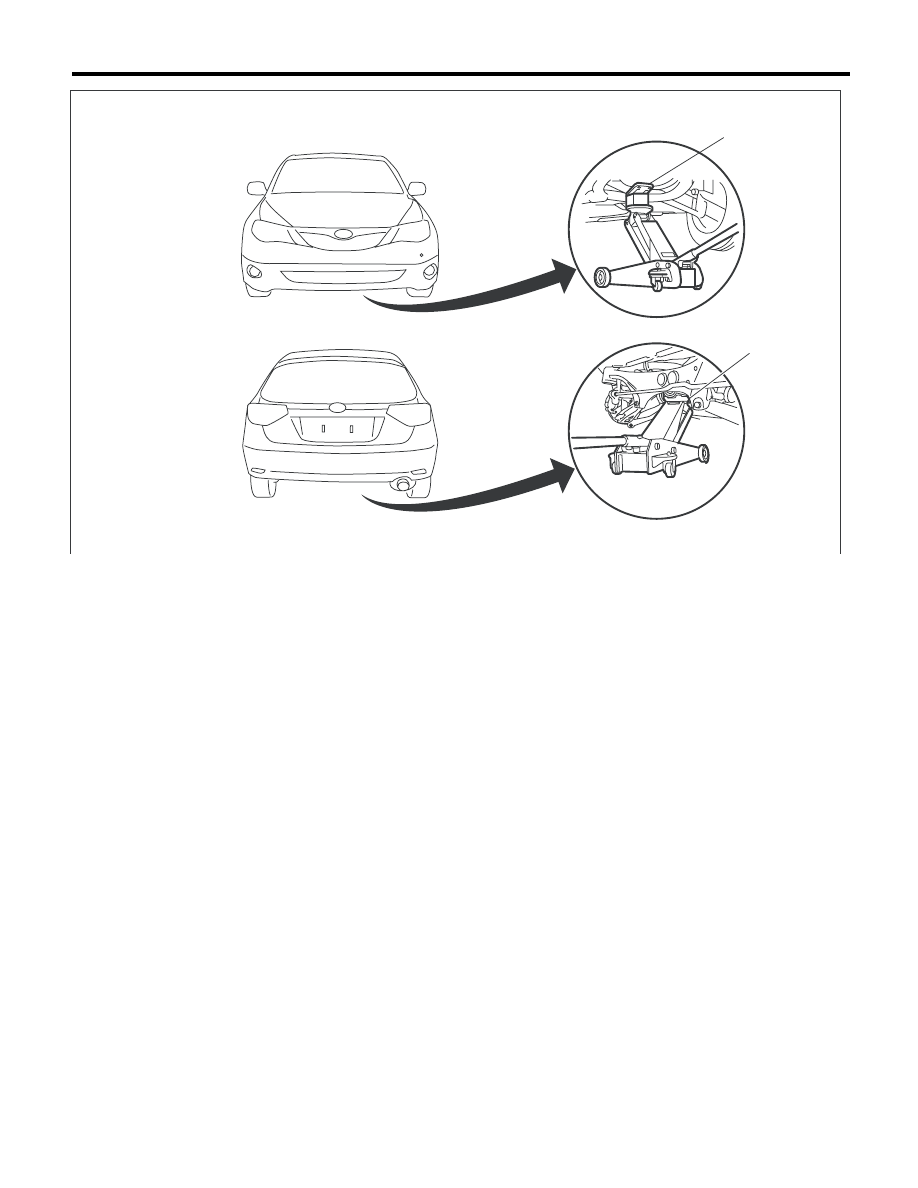

(A)

Передняя часть автомобиля

(B)

Задняя часть автомобиля

















(1)

Передняя поперечная балка

(2)

Поперечная балка





(1)

(2)

(A)

(B)

NT-00210

NT-7

Примечание

ПРИМЕЧАНИЕ

8. КРЕПЕЖНЫЕ КРЮКИ

Крепежные крюки используются при транспортировке автомобиля, а также при его установке на бе-
говые барабаны. Закрепляйте автомобиль только за специально предназначенные для этого места.

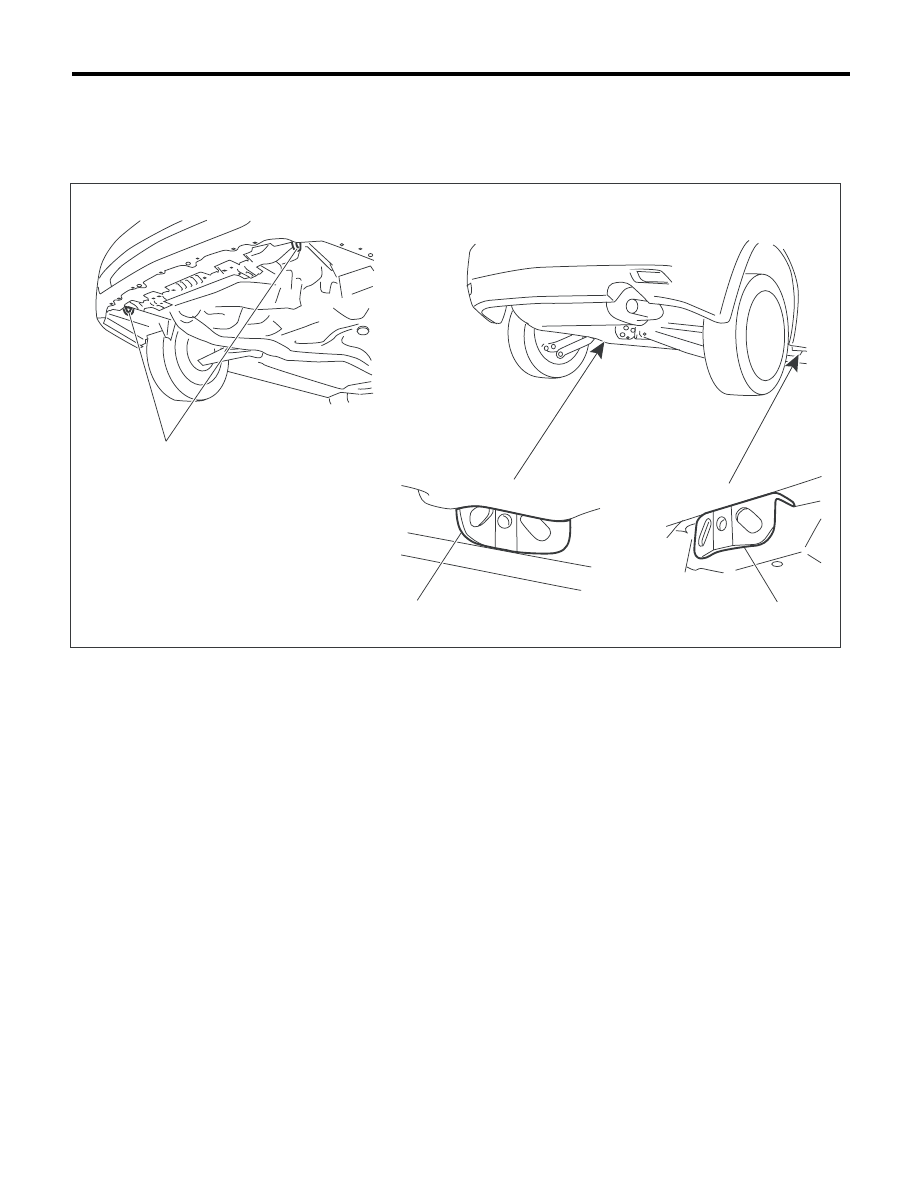

• РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ КРЮКОВ

(1)

Крепежный

крюк





NT-00218

(1)

(1)

(1)
