EI-9

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

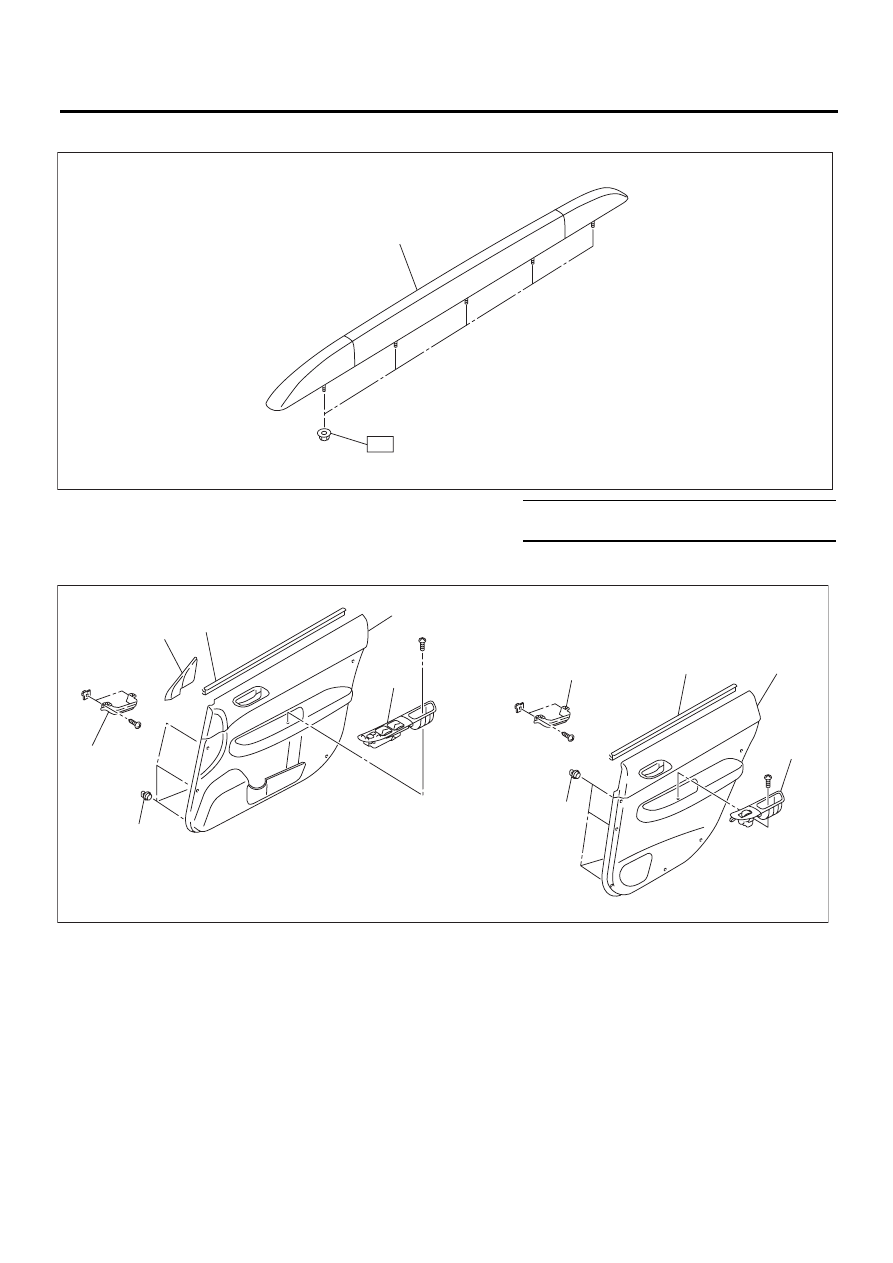

9. НАПРАВЛЯЮЩАЯ БАГАЖНИКА КРЫШИ

10.ВНУТРЕННЯЯ ОТДЕЛКА ДВЕРИ

(1)

Направляющая багажника крыши





Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 7,5 (0,76, 5,53)

(1) Накладка усилительной косынки (4) Фиксатор

(7) Внутренняя отделка задней двери

(2) Кронштейн

(5) Внутренняя отделка передней двери (8) Панель переключателя задней двери

(3) Верхний уплотнитель

(6) Узел панели переключателей пере-

дней двери





EI-00010

T

(1)

EI-01715

(1)

(2)

(3)

(5)

(6)

(2)

(3)

(7)

(8)

(4)

(4)

EI-10

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

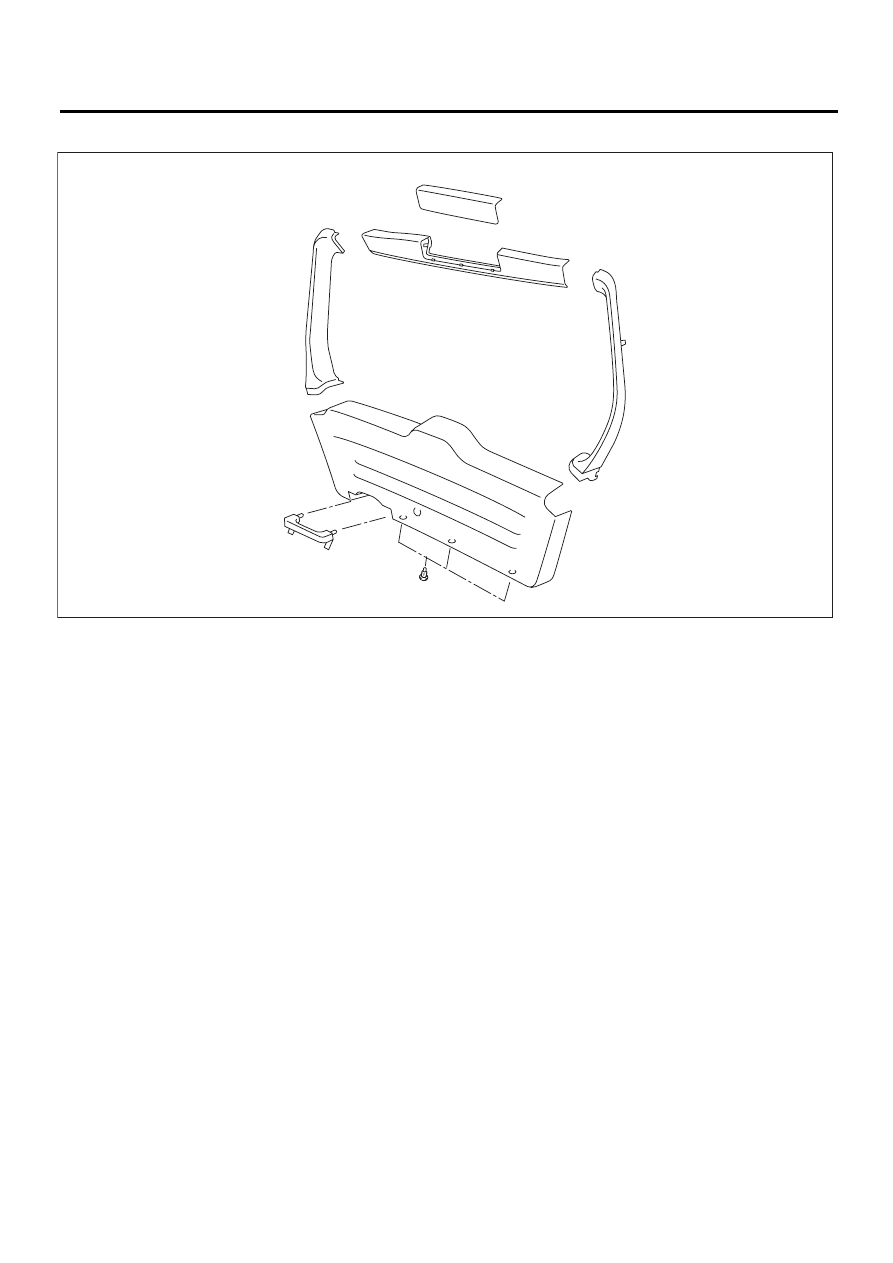

11.ВНУТРЕННЯЯ ОТДЕЛКА ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

EI-00012

EI-11

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

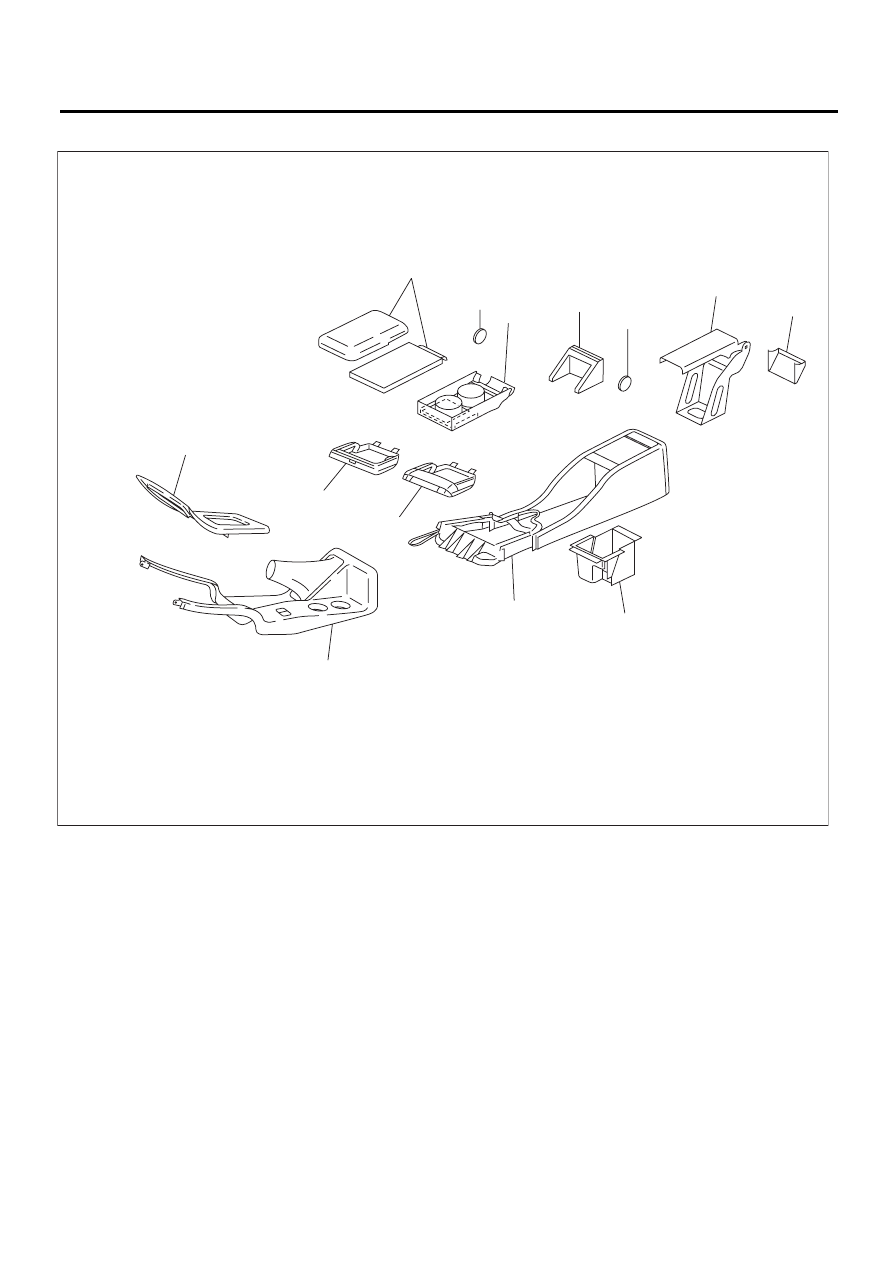

12.ЯЩИК КОНСОЛИ

(1)

Крышка рычага

(6)

Задняя крышка шарнира

(10) Крышка консоли

(2)

Крышка шарнира

(7)

Карман консоли

(11) Передняя крышка

(3)

Узел столика и подстаканника

(8)

Ящик консоли

(12) Крышка-лоток консоли

(модели с двухдиапазонной MT)

(4)

Передняя крышка шарнира

(9)

Крышка-лоток консоли (кроме
модели с двухдиапазонной MT)

(5)

Рамка подлокотника

EI-01386

(1)

(2)

(3)

(4)

(2)

(5)

(6)

(9)

(8)

(10)

(11)

(7)

(12)

EI-12

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

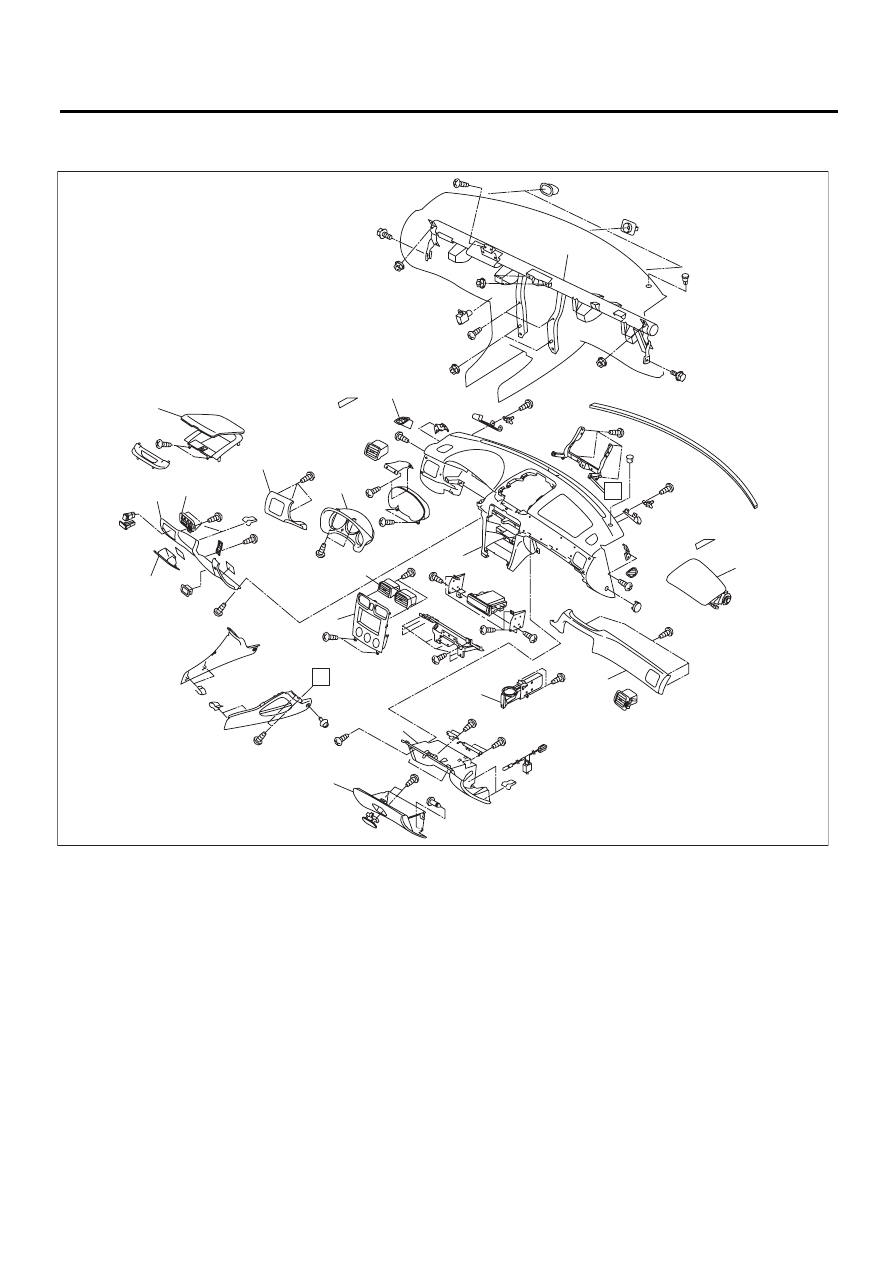

13.ПАНЕЛЬ ПРИБОРОВ

• Модель с левосторонним управлением

(1) Панель и рамка

(6)

Козырек комбинации приборов

(12) Панель вентиляционной решетки

(2) Центральное отделение в пане-

ли приборов для хранения пред-
метов
(модели без системы навигации)

(7)

Центральная панель

(13) Вентиляционная решетка (обогре-

ватель ветрового стекла)

(8)

Вентиляционная решетка

(14) Панель переключателей

(3) Панель вентиляционной решетки

(9)

Панель отделения для перчаток

(15) Модуль подушки безопасности пе-

реднего пассажира

(4) Нижняя крышка

(10) Крышка отделения для перчаток

(16) Подстаканник

(5) Ящик для монет

(11) Опорная балка рулевой колонки





(13)

(15)

(4)

(3)

(2)

(12)

(11)

(10)

(14)

(1)

(8)

(9)

(5)

(6)

(7)

A

A

(16)

EI-01595
