SE-5

Общие сведения

СИДЕНЬЯ

2. ЗАДНЕЕ СИДЕНЬЕ

(1) Крышка направляющей ленты ремня бе-

зопасности

(8)

Чехол подушки сиденья

(15) Чехол спинки левого

заднего сиденья

(2) Направляющая ленты ремня безопасности (9)

Подушка сиденья

(16) Каркас спинки левого

заднего сиденья

(3) Подголовник среднего заднего сиденья

(10) Центральный шарнир наклона сиденья (17) Подушка спинки левого

заднего сиденья

(4) Втулка подголовника

(11) Левый шарнир наклона сиденья





(5) Чехол спинки правого заднего сиденья

(12) Подголовник

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6) Каркас спинки правого заднего сиденья

(13) Кнопка откидывания спинки сиденья

T1: 24,5 (2,5, 18,1)

(7) Подушка спинки правого заднего сиденья (14) Фиксатор

T2: 33 (3,4, 24,6)

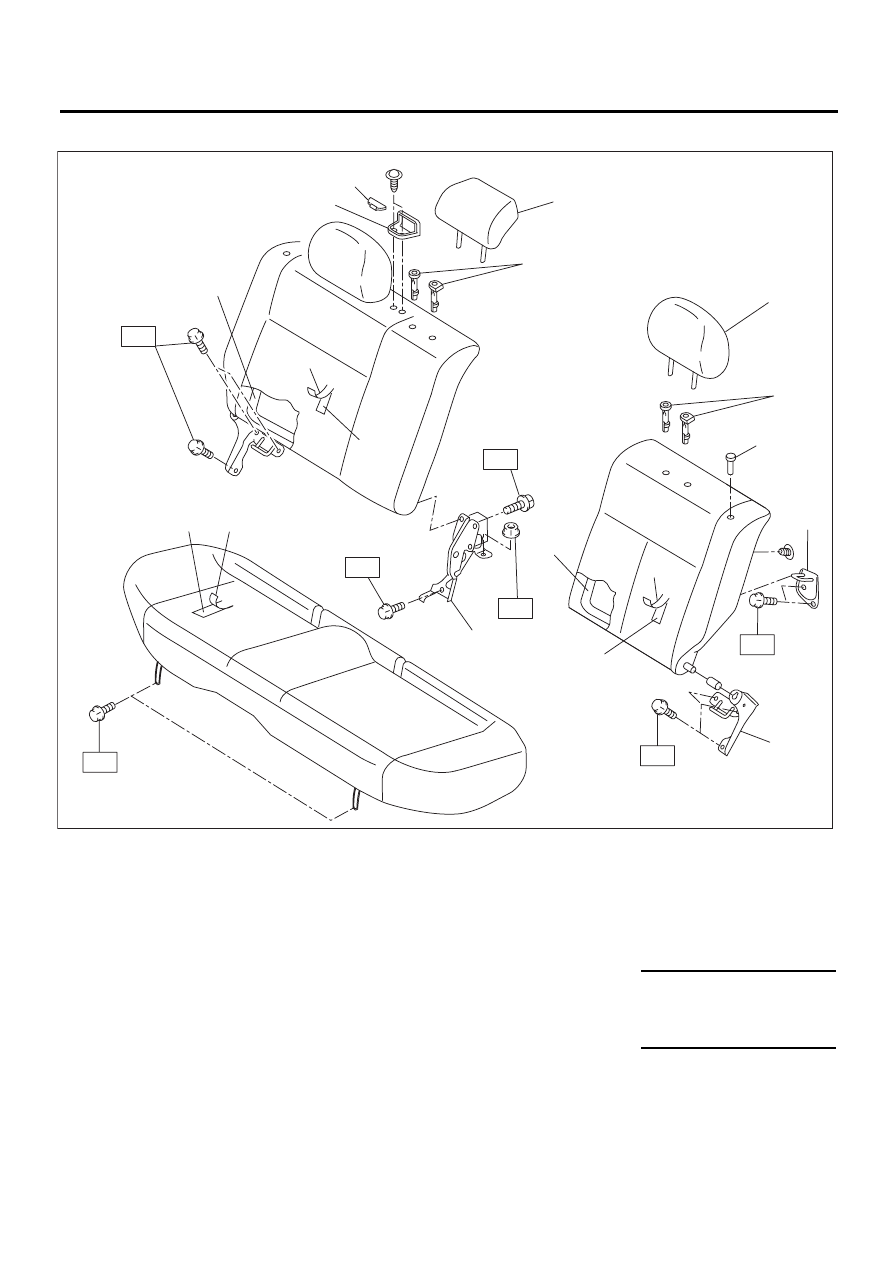

SE-00253

(1)

(2)

(4)

(3)

(8)

(5)

(6)

(7)

(9)

(10)

T2

T2

T2

T1

T1

T2

T2

(12)

(13)

(4)

(14)

(11)

(17)

(16)

(15)

SE-6

Общие сведения

СИДЕНЬЯ

B: ОСТОРОЖНО

При снятии переднего сиденья с автомобиля,
оборудованного боковой подушкой безопас-
ности, следуйте инструкциям, приведенным в
разделе подушек безопасности. <См. AB-3,
ОСТОРОЖНО, Общие сведения.>

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы с длинными
концами

Используются для сня-
тия крепежных колец.

Плоскогубцы для крепеж-
ных колец

Используются для уста-
новки крепежных колец.

SE-7

Переднее сиденье

СИДЕНЬЯ

2. Переднее сиденье

A: СНЯТИЕ

ВНИМАНИЕ:
Система подушек безопасности оснащена
резервным питанием. Если после отсоеди-
нения провода массы от аккумулятора и пе-
ред началом работ по техобслуживанию
системы подушек безопасности не сделать
паузу не менее 20 с, то подушка безопаснос-
ти может сработать.

1. СТАНДАРТНОЕ СИДЕНЬЕ

1) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Удерживая кнопку фиксатора подголовника
в нажатом положении, снимите подголовник.

3) Наклоните спинку сиденья вперед и отведи-
те сиденье вперед.
4) Снимите крышку болта, затем отверните
два болта, установленные в задней части на-
правляющей сиденья.
5) Отведите сиденье назад и отверните два
болта, установленные в передней части на-
правляющей сиденья.
6) Отсоедините разъем, расположенный под
сиденьем.
• Разъем предупреждающей лампы ремня бе-
зопасности (сиденье водителя)
• Разъем боковой подушки безопасности (мо-
дели с боковыми подушками безопасности)
• Разъем обогревателя сиденья (модели с по-
догревом сидений)

7) Снимите переднее сиденье с автомобиля.

2. СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

1) Удерживая кнопку фиксатора подголовника
в нажатом положении, снимите подголовник.

2) Наклоните спинку сиденья вперед.
3) Отведите сиденье до упора вперед.
4) Снимите крышку болта в задней части на-
правляющей сиденья.

5) Отверните два болта в задней части направ-
ляющей сиденья.
6) Отведите сиденье до упора назад.
7) Отверните два болта в передней части на-
правляющей сиденья.

8) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
9) Отсоедините разъем, расположенный под
сиденьем.
• Разъем предупреждающей лампы ремня бе-
зопасности (сиденье водителя)
• Разъем боковой подушки безопасности (мо-
дели с боковыми подушками безопасности)
• Разъем обогревателя сиденья (модели с по-
догревом сидений)

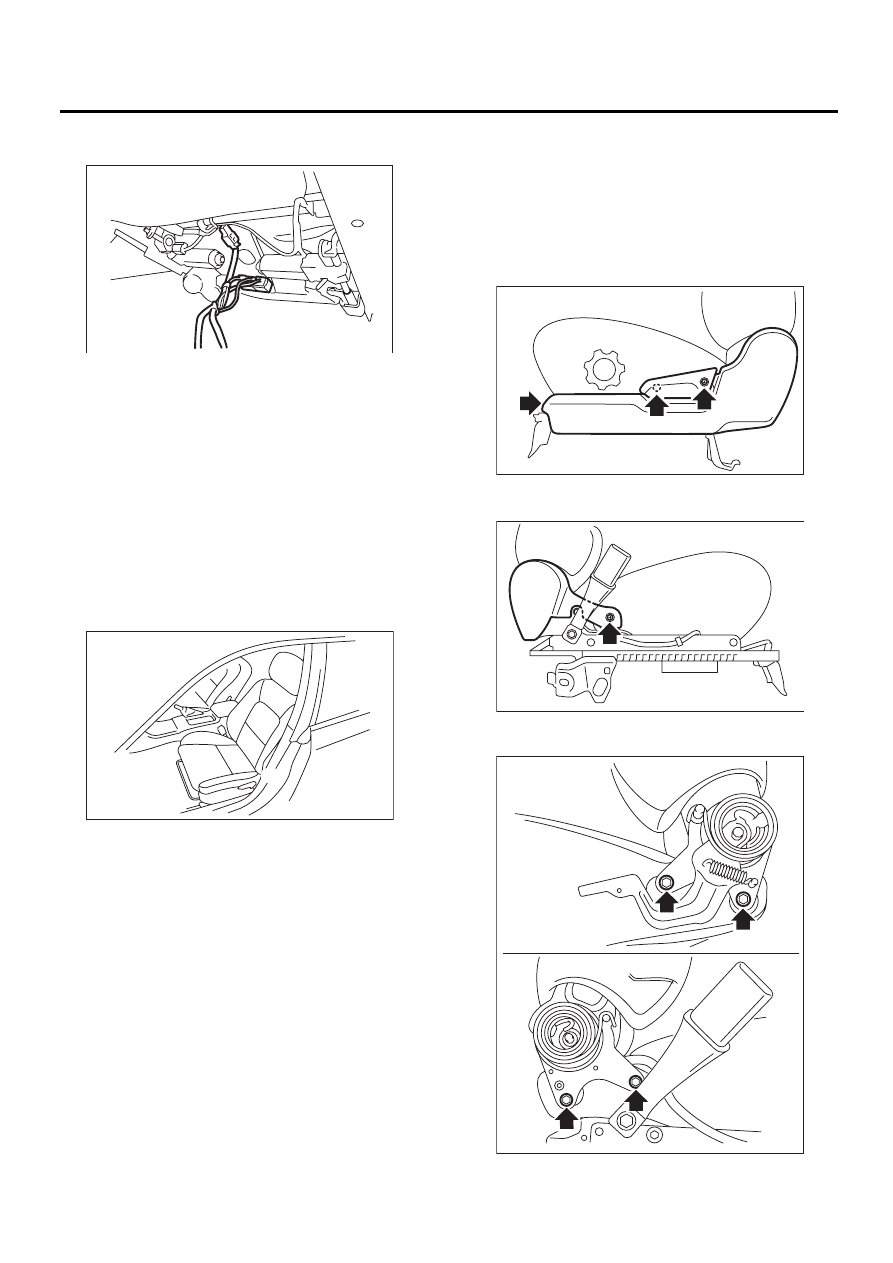

SE-00003

SE-00637

SE-00062

SE-00063

SE-00065

SE-8

Переднее сиденье

СИДЕНЬЯ

10) Отсоедините разъем центрального блока
управления.

11) Снимите переднее сиденье с автомобиля.

ОСТОРОЖНО:
Будьте осторожны, не повредите кузов, си-
денье или отделку, снимая сиденье с авто-
мобиля.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Постепенно, в несколько заходов, затяните ус-
тановочный болт направляющей сиденья до
предусмотренного момента в порядке, пока-
занном на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE-2, ПЕРЕДНЕЕ
СИДЕНЬЕ, УЗЕЛ, Общие сведения.>

C: РАЗБОРКА

1. СИДЕНЬЕ ВОДИТЕЛЯ

• СТАНДАРТНОЕ СИДЕНЬЕ

1) Снимите сиденье с автомобиля. <См. SE-7,
СНЯТИЕ, Переднее сиденье.>
2) Снимите крышку рычага регулировки накло-
на сиденья и крышку шарнира наклона сиденья.

3) Ослабьте винты и снимите крышку шарнира
наклона.

4) Снимите два болта шарнира наклона спинки
сиденья с левой и правой стороны.

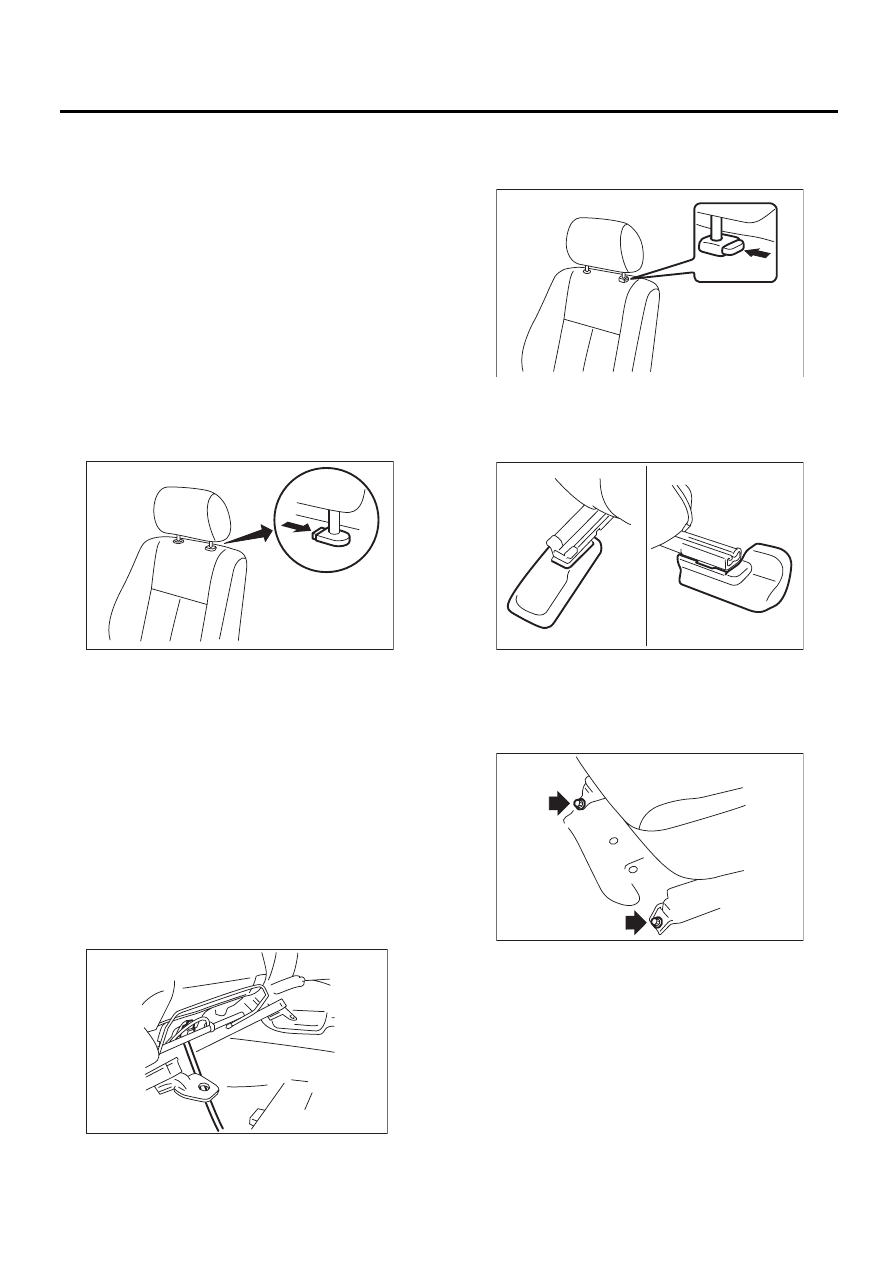

SE-00070

(1)

(2)

(3)

(4)

SE-00801

SE-00040

SE-00662

SE-00663
