ET-11

Антенна

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

9. Антенна

A: ПРОВЕРКА

Измерьте сопротивление между клеммой ан-
тенны и каждым антенным проводом.
Если антенный провод исправен, то значение
сопротивления должно быть меньше 1 Ом. Если
антенный провод поврежден, то сопротивле-
ние будет больше 1 МОм.

ПРИМЕЧАНИЕ:
При проверке электропроводности оберните
кончик щупа тестера кусочком алюминиевой
фольги и пальцем прижмите фольгу к антенно-
му проводу.

Для обнаружения точки разрыва цепи продви-
гайте щуп вдоль антенного провода.

B: РЕМОНТ

1) Очистите антенный провод и прилегающий
участок при помощи куска ткани, смоченного
спиртом.
2) Наклейте тонкую защитную пленку на стек-
ло вдоль поврежденного провода.
3) При помощи карандаша нанесите на участок
разрыва электропроводный серебряный со-
став (DUPONT № 4817 или эквивалент).

4) Высушите обработанный участок.
5) По завершении ремонта измерьте сопротив-
ление отремонтированного провода.

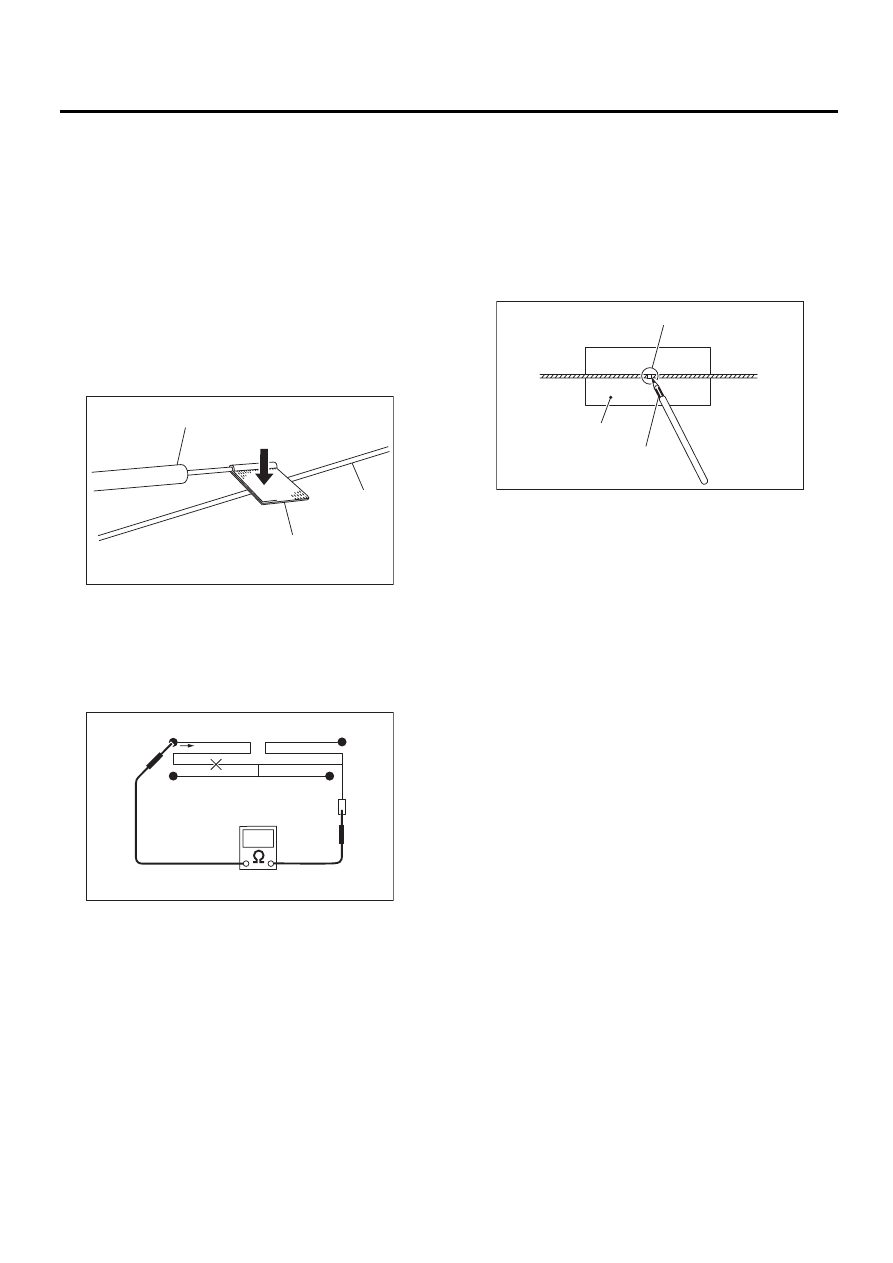

(A) Щуп тестера

(B) Алюминиевая фольга

(C) Антенный провод

ET-00007

(B)

(C)

(A)

ET-00008

(A) Участок разрыва цепи

(B) Защитная пленка

(C) Электропроводный состав, содержащий серебро

(B)

(C)

ET-00009

(A)

ET-12

Антенный усилитель

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

10.Антенный усилитель

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю часть внутренней отделки
задней четверти. <См. EI-46, СНЯТИЕ, Внут-
ренняя отделка задней четверти.>
3) Отсоедините разъемы жгута проводов и
клеммы.
4) Отверните крепежный винт и отсоедините
антенный усилитель.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление антенного усилителя.

1) Проверьте провод на наличие поврежден-
ной изоляции (короткого замыкания) и надеж-
ность контактов.

2) ПРОВЕРКА УСИЛИТЕЛЯ АНТЕННЫ
Отсоедините каждый разъем для проверки
тестером, после чего измерьте величину посто-
янного тока в указанных выше местах.

Нормативное значение:

(+B = 13,5 В)      50

±

10 мA

Клемма №

Нормативное значение

1 и корпус усилителя

10 кОм или более

2 и корпус усилителя

10 кОм или более

3 и корпус усилителя

10 кОм или более

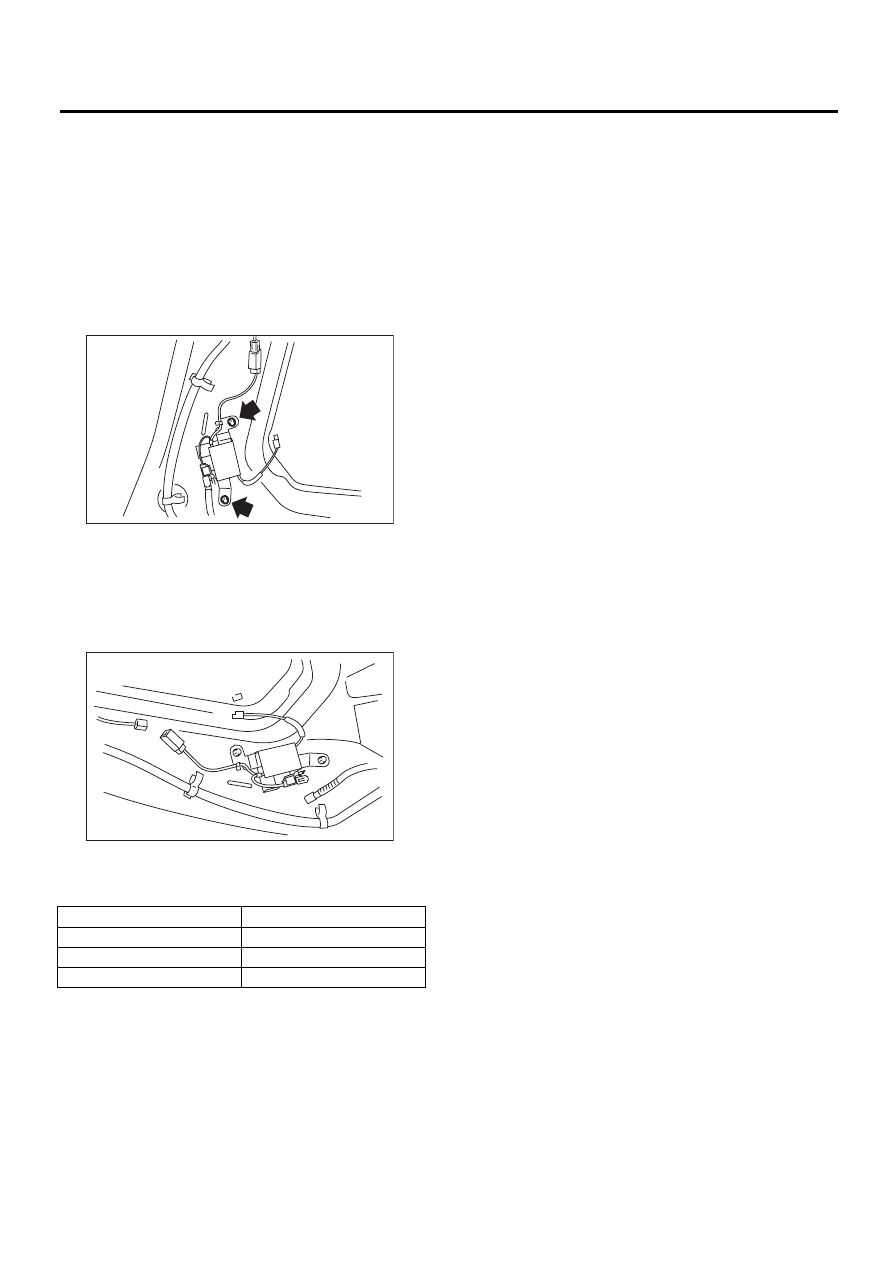

ET-00245

(3)

(1)

(2)

ET-00246

⇒

ET-13

Дисплей системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

11.Дисплей системы

навигации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите центральную верхнюю панель.
3) Снимите крепежные винты дисплея системы
навигации.

4) Отсоедините разъем жгута проводов и сни-
мите дисплей системы навигации.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

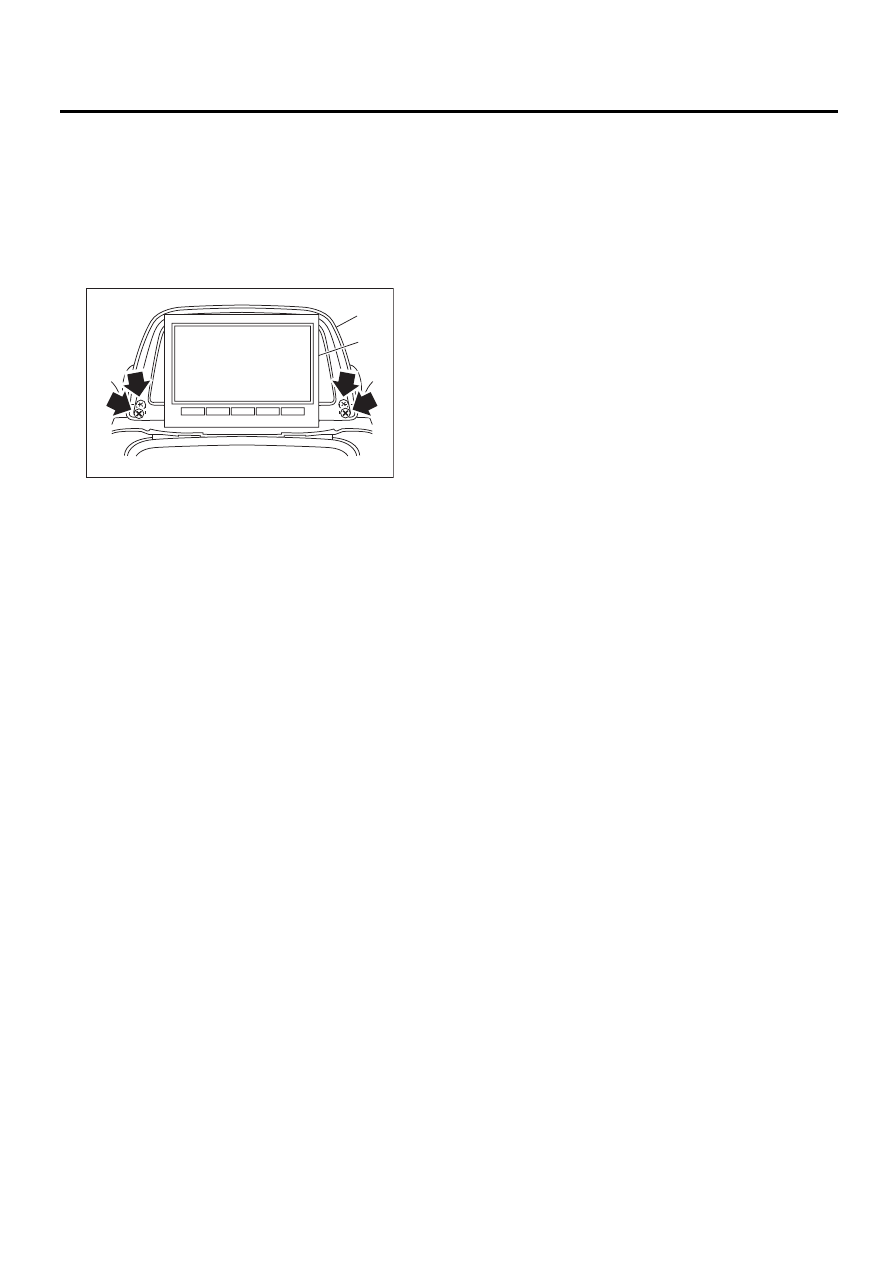

(1) Центральная верхняя панель

(2) Дисплей системы навигации

ET-00205

(1)

(2)

ET-14

Блок системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

12.Блок системы навигации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите разъем жгута проводов и кабель
антенны
4) Снимите монтажные винты, затем снимите
блок системы навигации.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

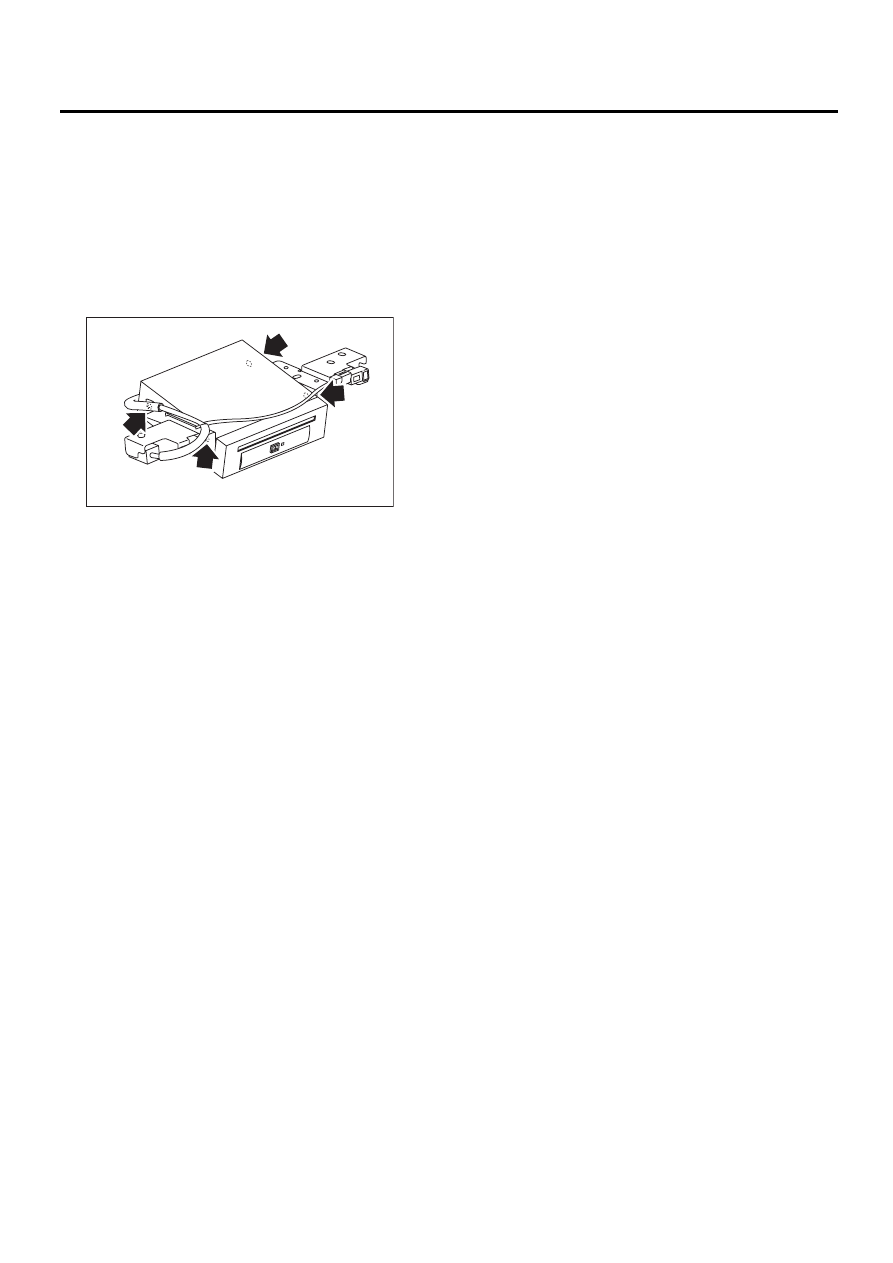

ET-00204
