WW-11

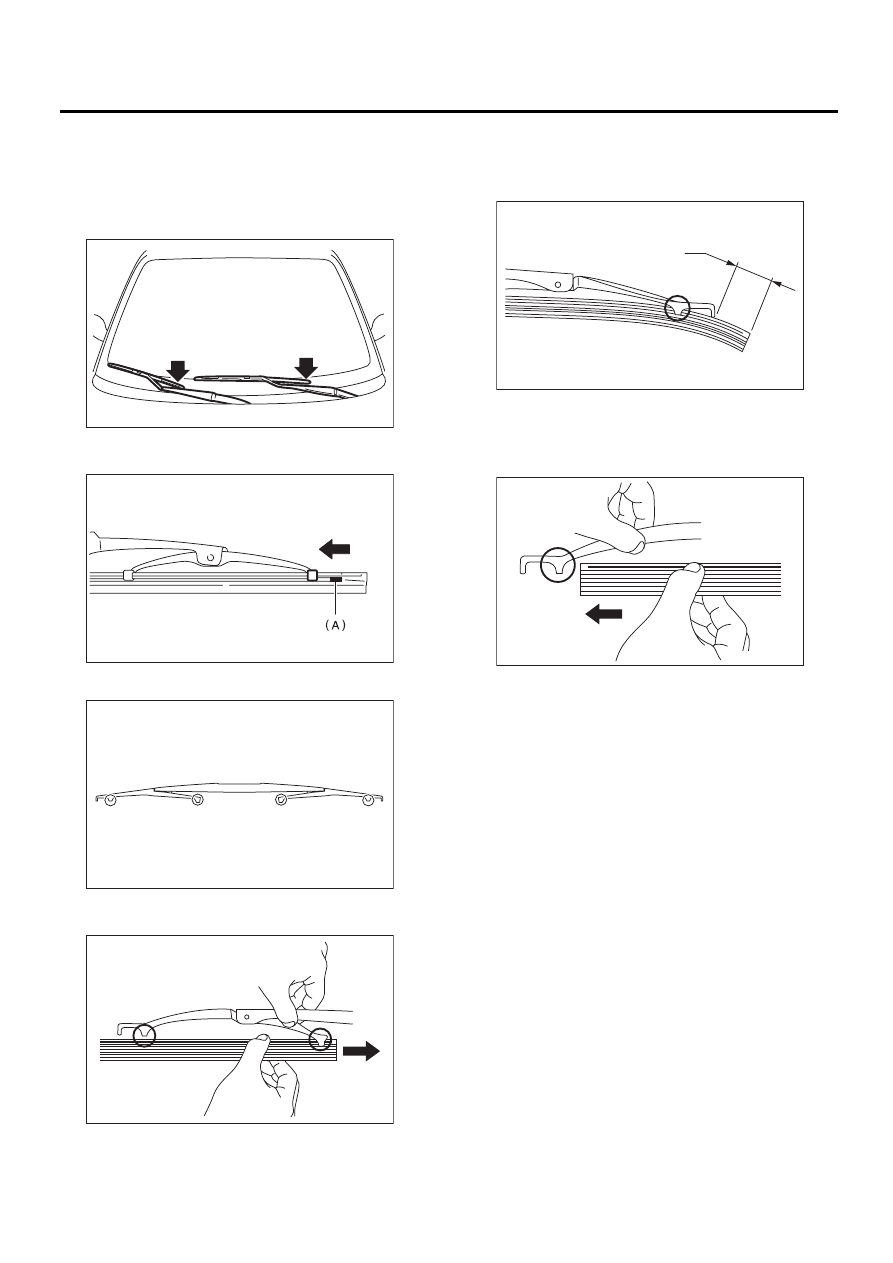

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

D: СБОРКА

1. ПЕРЕДНЕЕ СТЕКЛО

1) Вставьте резиновую ленту стеклоочистите-
ля в щетку так, чтобы стопор находился в по-
ложении, показанном на рисунке.

2) Убедитесь, что резиновая лента стеклоочис-
тителя надежно закреплена на стопоре (A).

2.ЗАДНЕЕ СТЕКЛО

1) Вставьте резиновую ленту стеклоочистите-
ля в зажим (B).

2) Вставляйте резиновую ленту стеклоочисти-
теля до тех пор, пока верхний кончик не будет
выступать примерно на 20 мм (0,79 дюйма) из
стопора D.

3) Вставьте резиновую ленту стеклоочистите-
ля в зажим (А).

E: ПРОВЕРКА

1) Если стеклоочиститель работает плохо, про-
верьте следующее:
• Убедитесь в том, что подвижная часть узла
щетки стеклоочистителя двигается плавно.
• Убедитесь в том, что у резиновой ленты
стеклоочистителя нет деформаций и повреж-
дений.
2) При наличии повреждений, замените ее на
новую.

WW-00196

WW-00037

WW-00421

A

B

C

D

WW-00198

A

B

(A) 20 мм (0,79 дюйма)

WW-00199

D

 (A)

A

WW-00147

WW-12

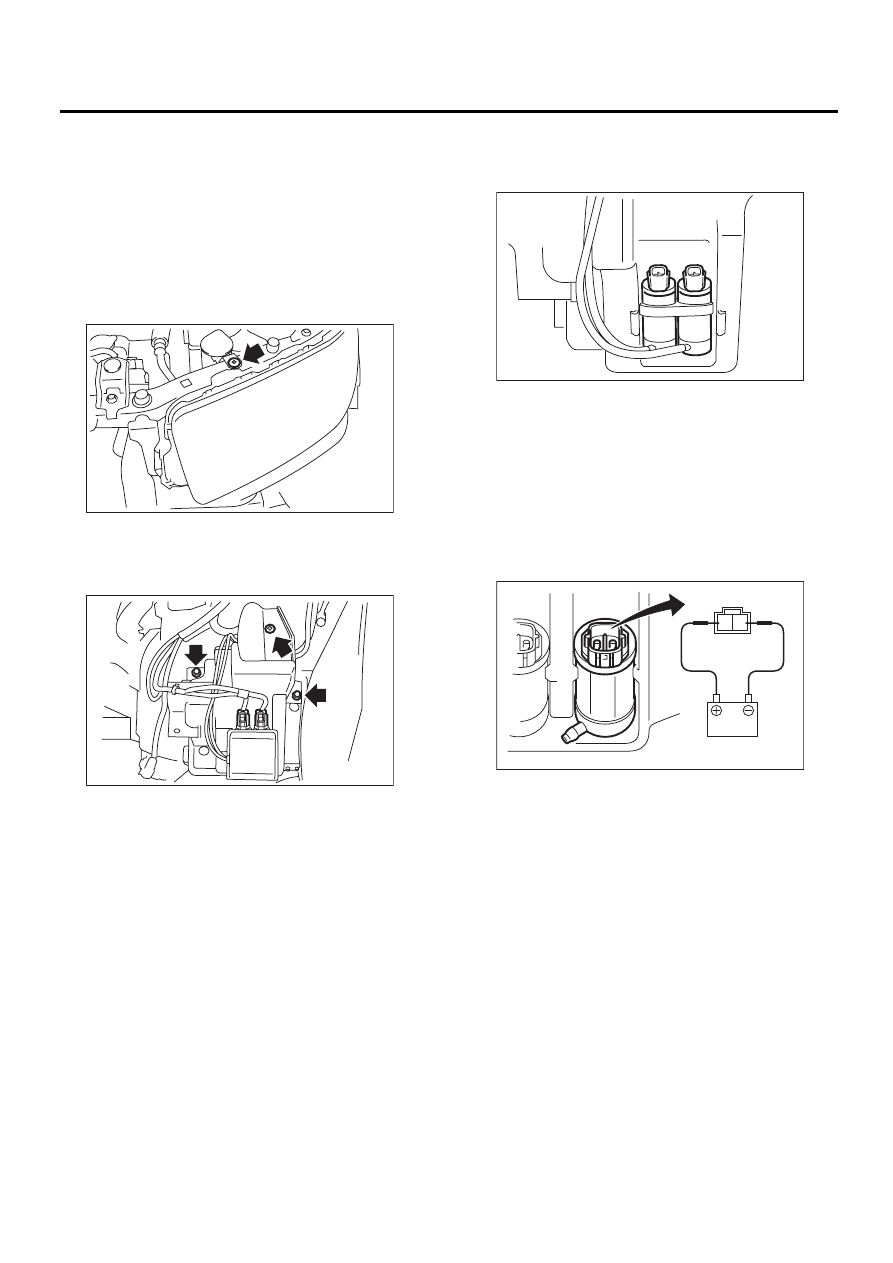

Бачок и электродвигатель стеклоомывателя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

5. Бачок и электродвигатель

стеклоомывателя

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Отсоедините провод массы от аккумулятора.
3) Снимите передний бампер. <См. EI-22, СНЯ-
ТИЕ, Передний бампер.>
4) Снимите хомут, удерживающий крышку бач-
ка стеклоомывателя.

5) Отверните два болта и одну гайку, снимите
шланг, соединитель и крышку электродвигате-
ля стеклоомывателя, а затем снимите бачок
стеклоомывателя.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

6,0 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

C: РАЗБОРКА

Извлеките электродвигатель стеклоомывате-
ля из бачка.

D: СБОРКА

1) Производите сборку в порядке, обратном
порядку разборки.
2) Убедитесь в отсутствии утечек воды по мес-
ту установки электродвигателя.

E: ПРОВЕРКА

Подайте на клемму разъема электродвигателя
стеклоомывателя напряжение аккумулятора и
проверьте работу электродвигателя.

WW-00342

WW-00387

WW-00344

WW-00173

1

2

WW-13

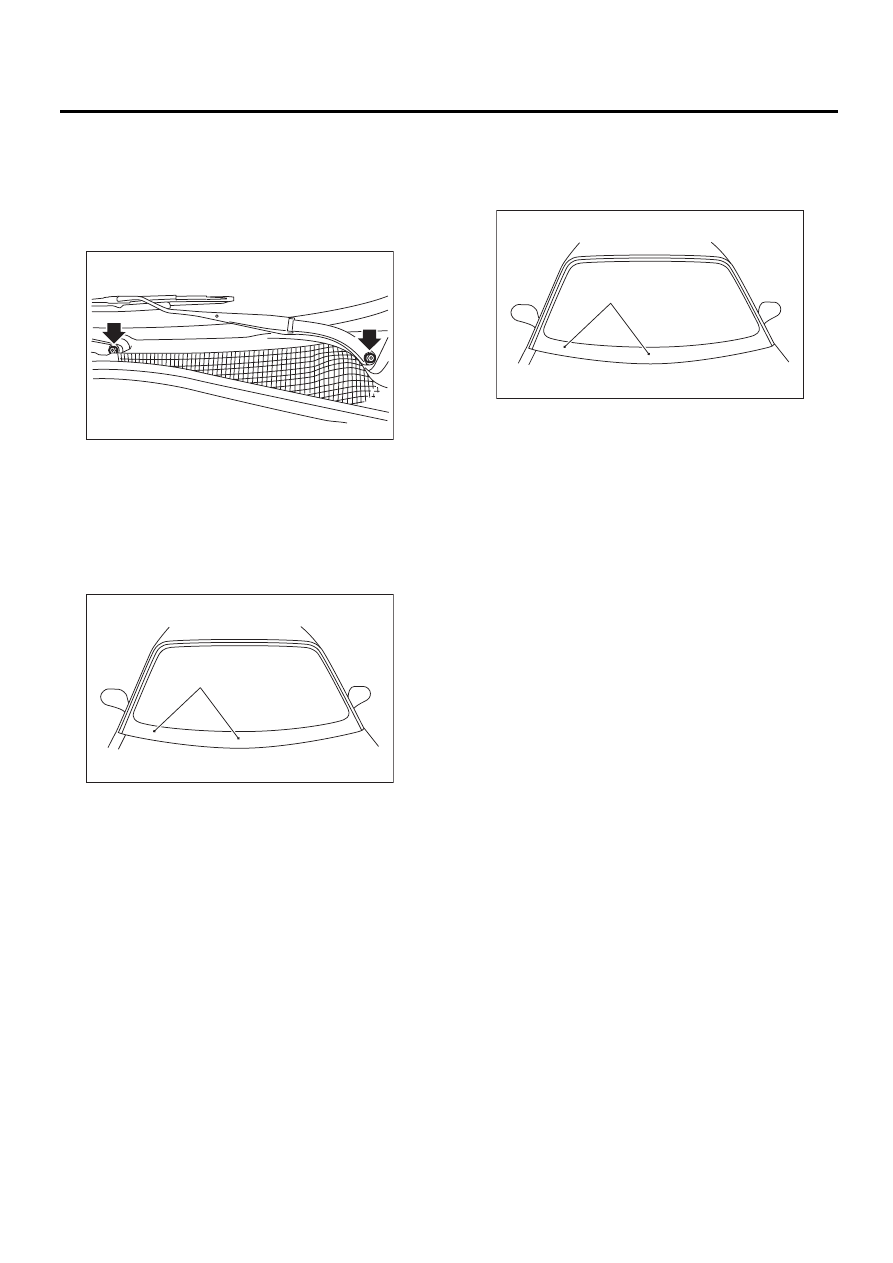

Рычаг стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

6. Рычаг стеклоочистителя

ветрового стекла

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Снимите крышку и ослабьте гайку.

3) Снимите узел рычага стеклоочистителя.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Включите стеклоочиститель на один прогон.
3) Выровняйте щетку стеклоочистителя по ке-
рамической метке (A) панели ветрового стекла.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. WW-2, СТЕКЛО-
ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА, УЗЕЛ,
Общие сведения.>

C: РЕГУЛИРОВКА

Включите стеклоочиститель на один прогон.
Выровняйте щетку стеклоочистителя по кера-
мической метке (A) панели ветрового стекла.

WW-00047

WW-00048

(A)

WW-00048

(A)

WW-14

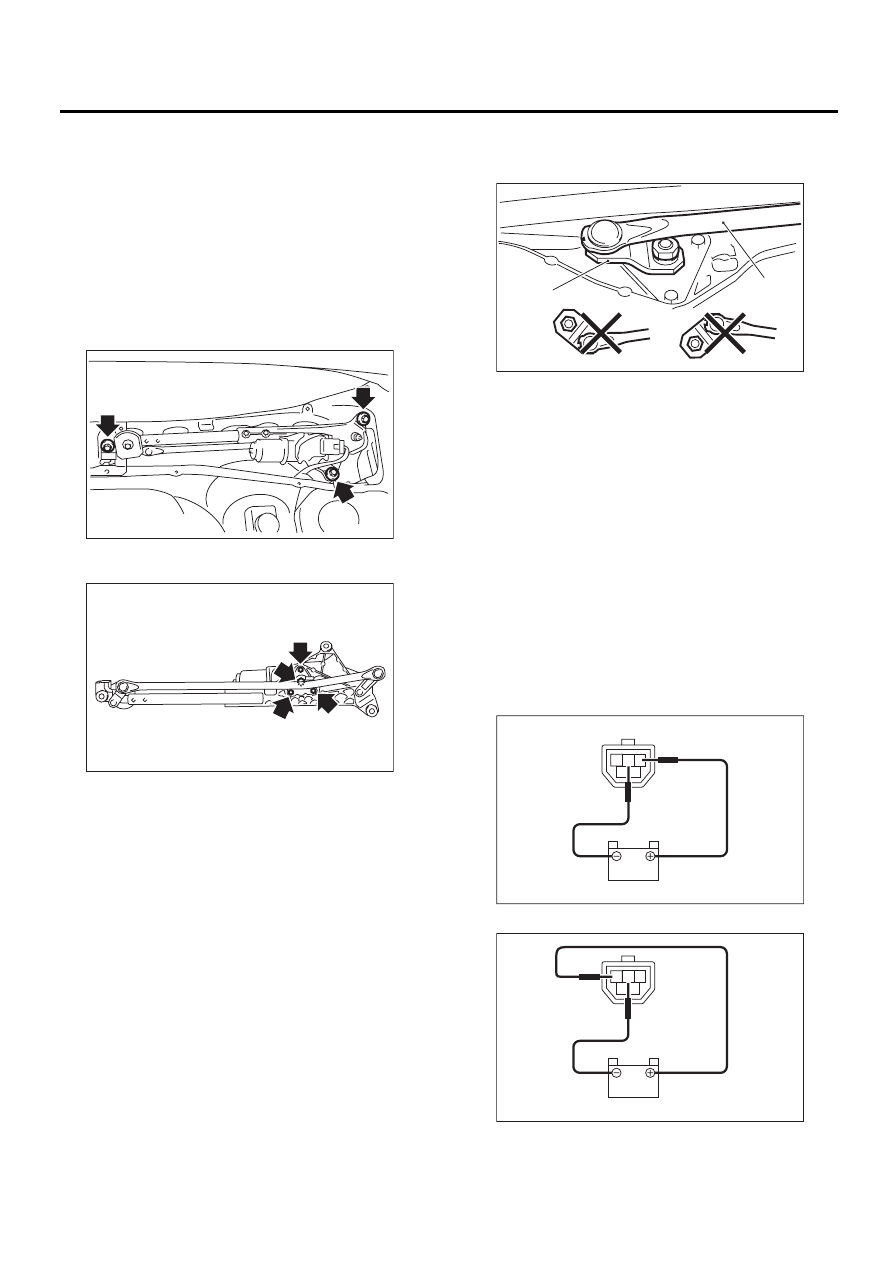

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

7. Электродвигатель и тяга

стеклоочистителя
ветрового стекла

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку капота. <См. EI-33, СНЯ-
ТИЕ, Крышка капота.>
3) Отсоедините разъем электродвигателя.
4) Ослабьте болты и гайки и снимите тягу стекло-
очистителя.

5) Ослабьте болты и гайки и снимите электро-
двигатель.

B: УСТАНОВКА

1) Установите по месту тягу стеклоочистителя
и подсоедините разъем электродвигателя.
2) Присоедините провод массы к аккумулятору.
3) Переведите переключатель стеклоочисти-
телей в положения ON/OFF и убедитесь в том,
что электродвигатель стеклоочистителя оста-
навливается в положении автоматической ос-
тановки.
4) Отсоедините провод массы от аккумулятора.

5) Затяните гайку при таком положении, когда
тяга (А) и кулиса (В) совмещены по прямой ли-
нии.

6) Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. WW-2, СТЕКЛО-
ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА, УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Проверку работы электродвигателя стекло-
очистителя производить легче, если установ-
лен рычаг стеклоочистителя.
1) Если клеммы разъема подсоединены к акку-
муляторной батарее так, как показано на ри-
сунке, убедитесь в том, что электродвигатель
работает на низких оборотах.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

WW-00050

WW-00051

WW-00052

(A)

(B)

WW-00303

3 2

5 4

1

3 2

5 4

1

WW-00495
