LI-3

Система фар и габаритный огней

СИСТЕМА ОСВЕЩЕНИЯ

2. Система фар и габаритный

огней

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ПЕРЕДНЯЯ ФАРА

<См. WI-203, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фар.>

2. ГАБАРИТНЫЙ ФОНАРЬ И ФОНАРЬ
ОСВЕЩЕНИЯ

<См. WI-219, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема габаритных огней и освещения.>

B: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР

<См. LI-16, ПРОВЕРКА, Комбинированный пе-
реключатель (освещение).>

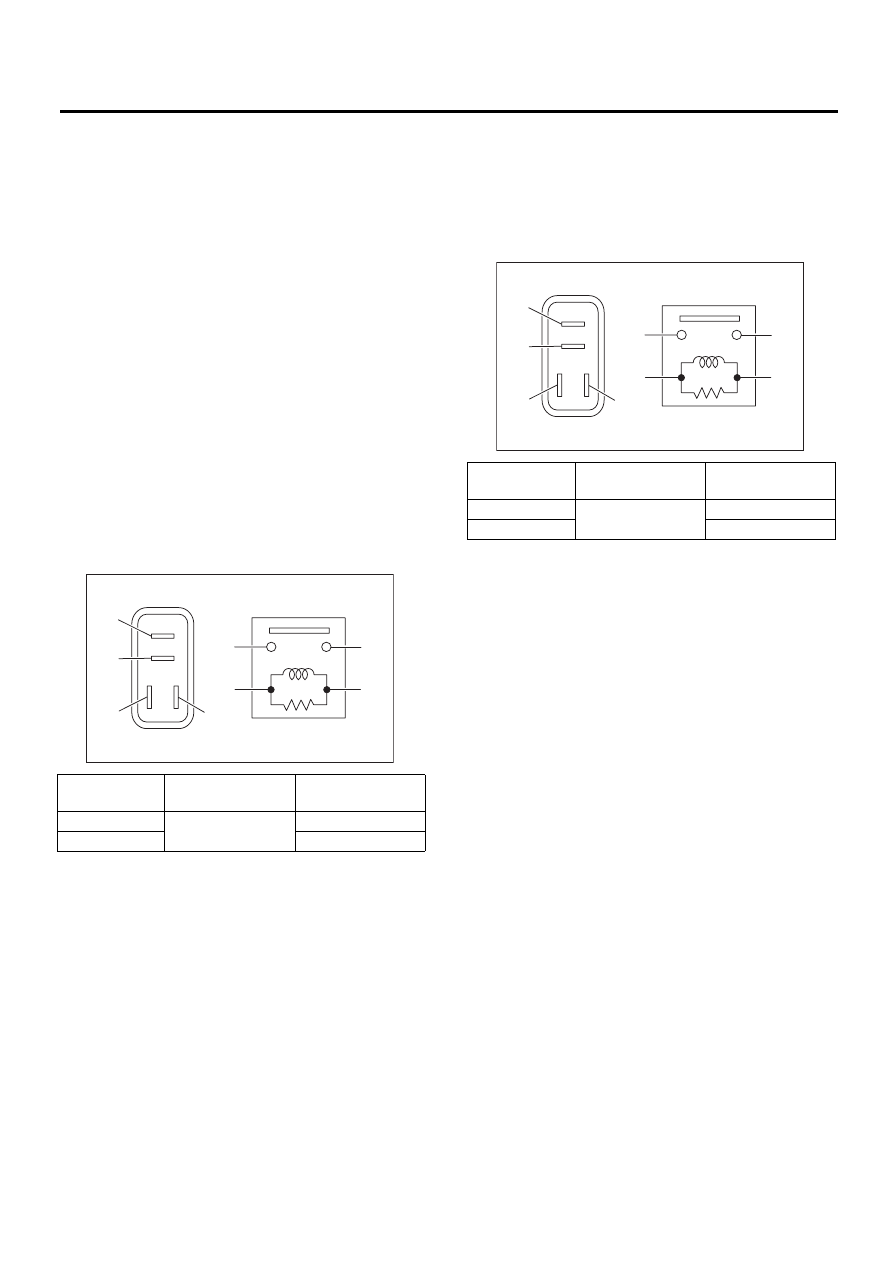

2. РЕЛЕ ФАРЫ

Измерьте сопротивление между клеммами ре-
ле фар при подсоединении клеммы № 4 к поло-
жительной клемме аккумулятора, а клеммы №
3 к клемме массы аккумулятора.

3. РЕЛЕ ЗАДНЕГО ГАБАРИТНОГО
ФОНАРЯ И ОСВЕЩЕНИЯ

Измерьте сопротивление между клеммами ре-
ле заднего габаритного фонаря и освещения
при подсоединении клеммы № 4 к положитель-
ной клемме аккумулятора, а клеммы № 3 к
клемме массы аккумулятора.

Проводимость

Клемма №

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

Проводимость

Клемма №

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-4

Система передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

3. Система передней

противотуманной фары

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА

<См. WI-213, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема передних противотуманных фар.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

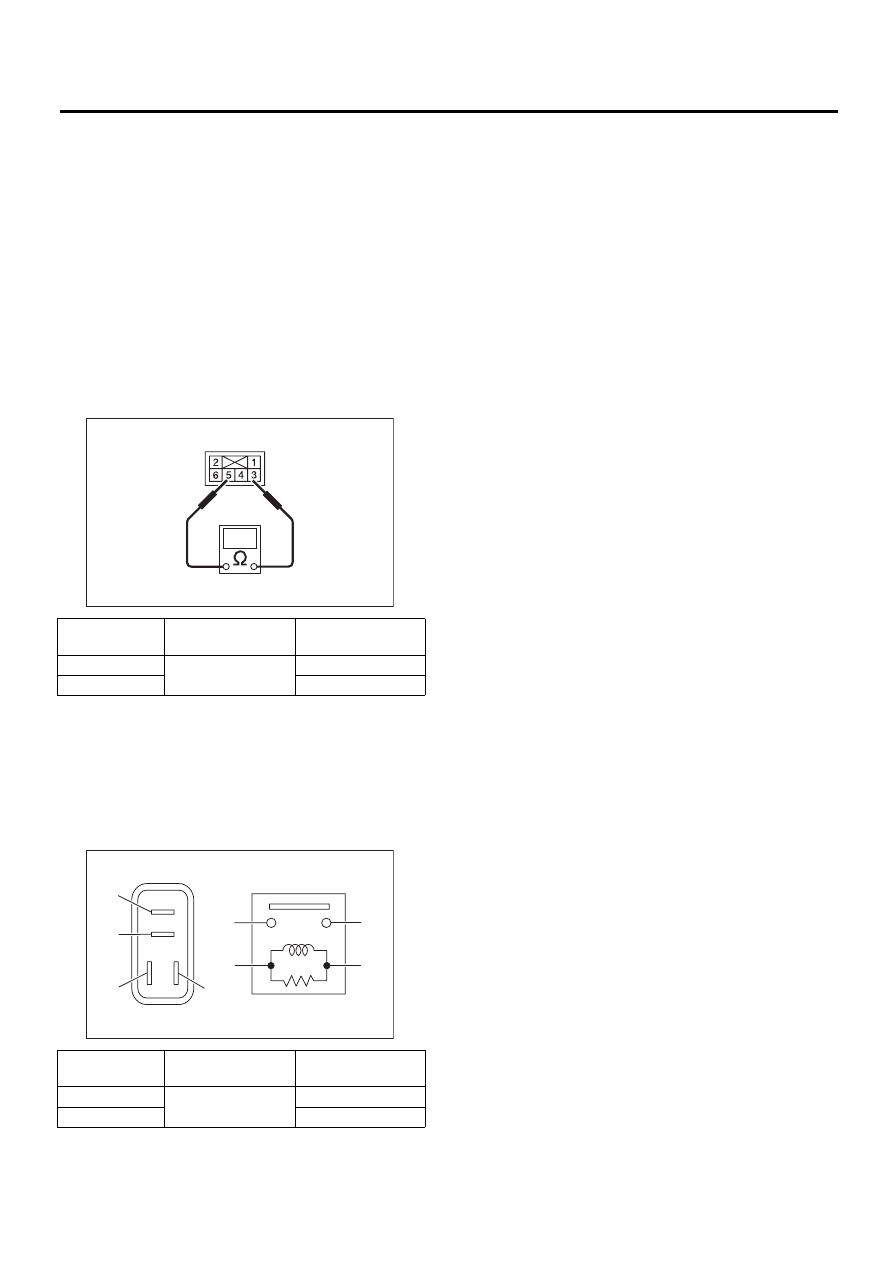

Измерьте сопротивления выключателя пере-
дних противотуманных фар.

2. РЕЛЕ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

Подсоедините клемму № 4 к положительной
клемме аккумулятора, а клемму № 3 – к клем-
ме массы аккумулятора, после чего измерьте
сопротивление реле передних противотуман-
ных фар между клеммами.

Положение

выключателя

Клемма №

Нормативное зна-

чение

OFF (ВЫКЛ.)

3 и 5

1 MОм или более

ON (ВКЛ.)

Менее 1 Ома

Проводимость

Клемма №

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00051

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-5

Система задних противотуманных фонарей

СИСТЕМА ОСВЕЩЕНИЯ

4. Система задних

противотуманных фонарей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ЗАДНИЙ ПРОТИВОТУМАННЫЙ
ФОНАРЬ

<См. WI-215, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема задних противотуманных фонарей.>

B: ПРОВЕРКА

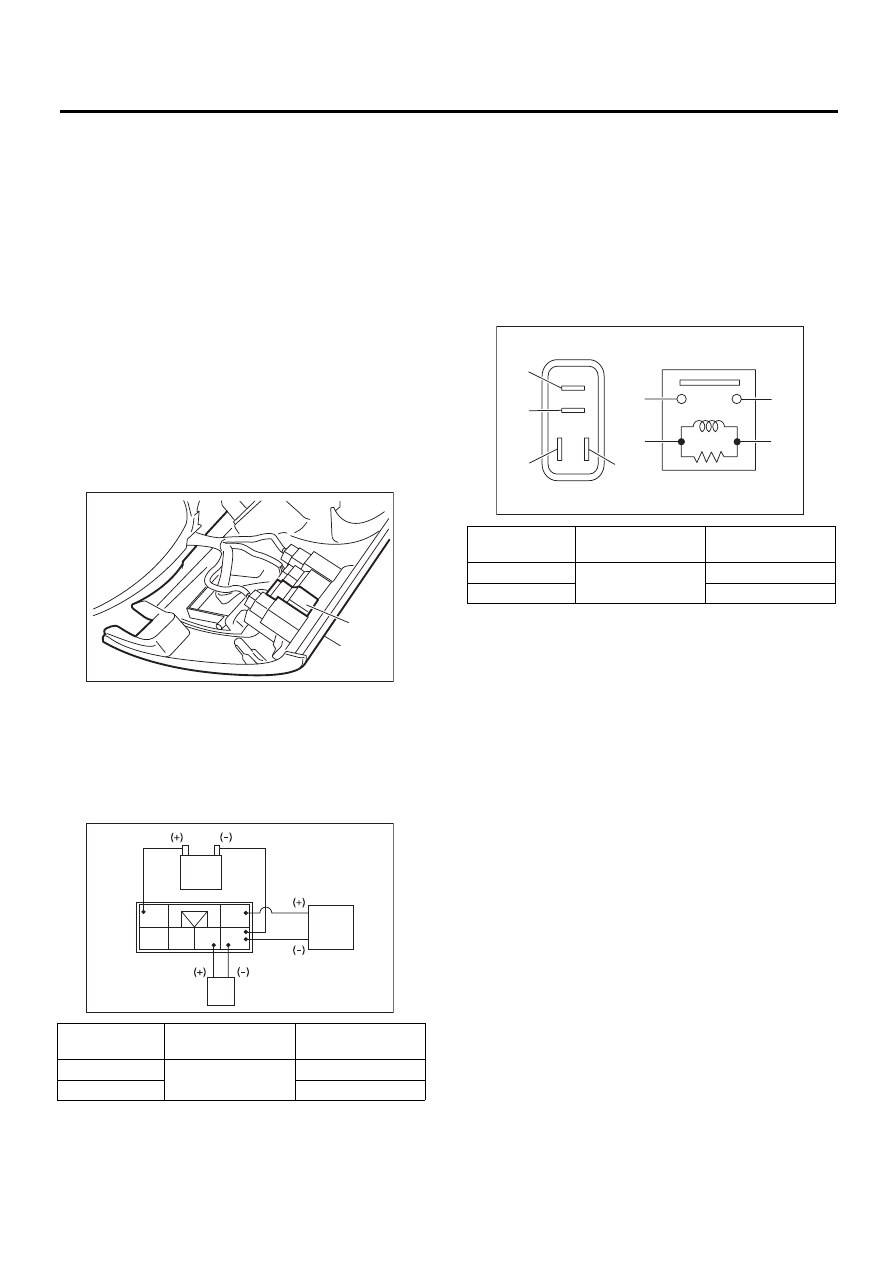

1. ВЫКЛЮЧАТЕЛЬ ЗАДНИХ
ПРОТИВОТУМАННЫХ ФОНАРЕЙ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку.
<См. EI-41, СНЯТИЕ ТОЛЬКО ПАНЕЛИ ПРИ-
БОРОВ, СНЯТИЕ, Узел панели приборов.>
3) Снимите выключатель задних противоту-
манных фонарей.

4) Подсоедините электропитание, как показа-
но на рисунке, и измерьте сопротивление вы-
ключателя задних противотуманных фонарей.

5) Если данные измерения не совпадают с нор-
мативными значениями, замените выключа-
тель.

2. РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ
ФОНАРЕЙ

Измерьте сопротивление между клеммами ре-
ле задних противотуманных фонарей при под-
соединении клеммы № 4 к положительной
клемме аккумулятора, а клеммы № 3 к клемме
массы аккумулятора.

(1) Нижняя крышка

(2) Выключатель задних противотуманных фо-

нарей

Положение

выключателя

Клемма №

Нормативное зна-

чение

OFF (ВЫКЛ.)

3 и 5

1 MОм или более

ON (ВКЛ.)

Менее 1 Ома

LI-00583

(1)

(2)

LI-00576

5

6

3

4

2

1

12V

1V

1V

Проводимость

Клемма №

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-6

Система указателей поворота и аварийной сигнализации

СИСТЕМА ОСВЕЩЕНИЯ

5. Система указателей

поворота и аварийной
сигнализации

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. УКАЗАТЕЛИ ПОВОРОТОВ И ФОНАРИ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

<См. WI-228, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Ука-
затели поворотов и фонари аварийной сигна-
лизации.>

B: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ
ПОВОРОТА

<См. LI-16, ПРОВЕРКА, Комбинированный пе-
реключатель (освещение).>

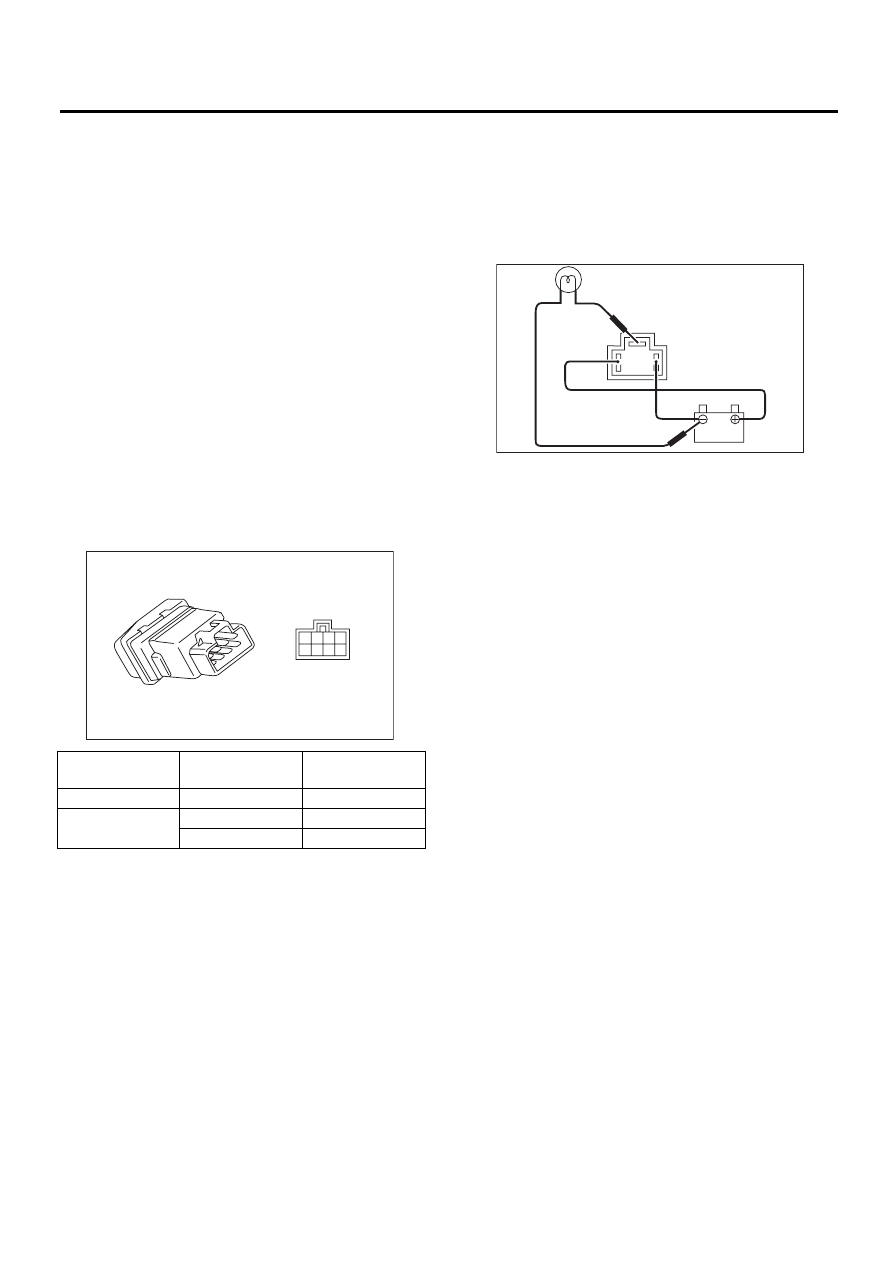

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Измерьте сопротивление выключателя фона-
рей аварийной сигнализации.

3. МОДУЛЬ УКАЗАТЕЛЕЙ ПОВОРОТОВ
И ФОНАРЕЙ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ

Подсоедините аккумулятор и лампу указателя
поворота к модулю, как показано на рисунке.
Модуль функционирует нормально, если при
подаче электропитания лампа мигает.

Положение вы-

ключателя

Клемма №

Нормативное

значение

OFF (ВЫКЛ.)

6 и 7

Менее 1 Ома

ON (ВКЛ.)

1, 3 и 4

Менее 1 Ома

7 и 8

Менее 1 Ома

LI-00002

4 3 2 1

5

6

7

8

LI-00003
