AB(diag)-85

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

W: КДН 65

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в цепи преднатяжителя правого ремня безопасности
• Преднатяжитель ремня безопасности неисправен
• Жгут проводов системы подушек безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

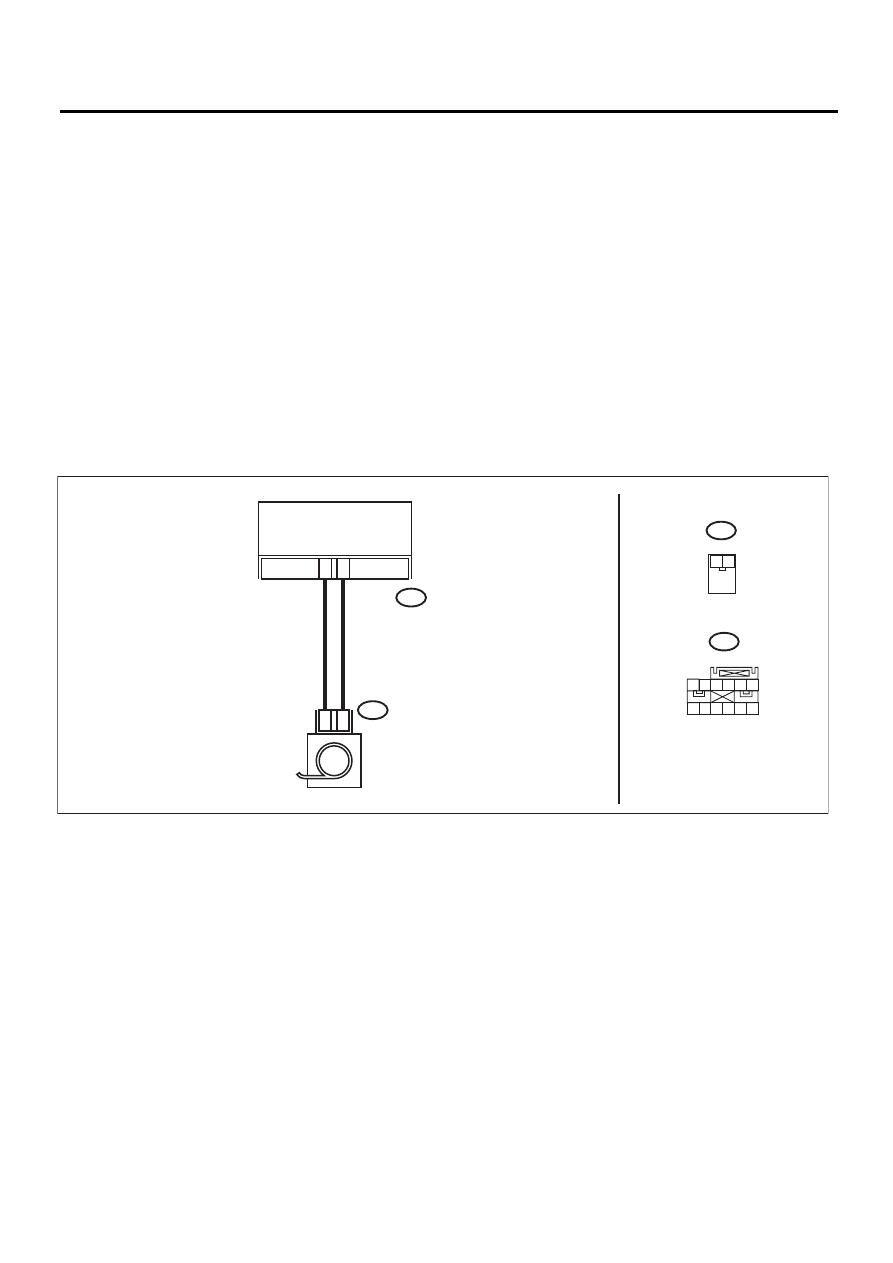

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

2

1

AB8

AB20

5

6

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПРАВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

AB20

1 2

AB8

1 2 3 4 5 6

7 8 9 10 11 12

AB-01624

AB(diag)-86

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности и преднатяжителем правого ремня бе-
зопасности.

Обнаружен ли плохой кон-
такт?

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут проводов
кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ
БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и выждите не менее 20 секунд.
2) Отсоедините разъем (AB20) от преднатяжите-
ля ремня безопасности (правого). <См. SB-10, Рем-
ни безопасности передних сидений.>
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB20).
4) Подсоедините резистор модуля подушки безо-
пасности к разъему (2N) диагностического жгута
проводов N.
5) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая лампа
системы подушек безо-
пасности горит в течение
6 секунд, а затем гаснет?

Замените предна-
тяжитель правого
ремня безопаснос-
ти. <См. SB-10, Рем-
ни безопасности пе-
редних сидений.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
3) Отсоедините разъемы (AB28) и (AB11) от моду-
ля боковой подушки безопасности (правой).
4) Отсоедините разъемы (AB7) и (AB8) от блока
управления системой подушек безопасности. <См.
AB-18, Блок управления системой подушек безо-
пасности.>
5) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB8).
6) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.
7) Измерьте напряжение между разъемом (3R)
диагностического жгута проводов R и массой ку-
зова.

Разъемы и клеммы

(3R) № 17 (+) — Масса кузова (–):
(3R) № 19 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите
к шагу 4.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-18,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дис-
плее какие-либо другие
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
AB(diag)-40, Список
кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-87

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

X: КДН 66

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в цепи преднатяжителя левого ремня безопасности
• Преднатяжитель ремня безопасности неисправен
• Жгут проводов системы подушек безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB19

1 2

2

1

AB7

AB19

2

1

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

AB7

1 2 3 4 5 6

7 8 9 10 11 12

AB-01623

AB(diag)-88

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности и преднатяжителем левого ремня бе-
зопасности.

Обнаружен ли плохой кон-
такт?

Замените как за-
дний жгут проводов
системы подушек
безопасности, так и
жгут проводов ку-
зова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ
БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB19) от преднатяжи-
теля ремня безопасности (левого).
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB19).
4) Подсоедините резистор модуля подушки бе-
зопасности к разъему (2N) диагностического жгу-
та проводов N.
5) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените предна-
тяжитель левого
ремня безопаснос-
ти. <См. SB-10,
Ремни безопаснос-
ти передних сиде-
ний.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
3) Отсоедините разъем (AB9) модуля боковой
подушки безопасности (левой).
4) Отсоедините разъемы (AB7) и (AB8) от блока
управления системой подушек безопасности.
5) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB7).
6) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.
7) Измерьте напряжение между разъемом (3R)
диагностического жгута проводов R и массой ку-
зова.

Разъемы и клеммы

(3R) № 11 (+) — Масса кузова (–):
(3R) № 13 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите
к шагу 4.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-18,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дисп-
лее какие-либо другие
КДН?

Проверьте КДН, ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-40, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диагнос-
тики.
